بهترین نسخه سالیدورک کدام است

کدام نسخه سالیدورک(Solidworks) بهتر است؟

اگر شما هم می خواهید بر روی لپ تاپ یا پی سی خود، نرم افزار سالیدورکس را نصب کنید، احتمالا با این سوال مواجه شدید که بهترین ورژن سالیدورک کدام است. این سوال یک جواب ثابت ندارد و به مشخصات کامپیوتر شما هم مرتبط است. برای مثال اگر سخت افزار مورد نظر برای نصب Solidworks نسبتا قدیمی باشد، بهتر است از آخرین ورژن های موجود در بازار استفاده نکنید. اکثر نرم افزار های مهندسی در نسخه های جدید سعی کرده اند که سخت افزار لازم برای نصب را بروز کنند. پیشنهاد می کنم قبل از تصمیم گیری مطلب مربوط به مشخصات سخت افزار لازم برای نصب سالیدورک را مطالعه کنید.

برای نصب سالیدورک چه ویندوزی لازم است؟

علاوه بر سخت افزار نوع ویندوز و نسخه سیستم عامل شما هم می تواند در انتخاب ورژن سالیدورک، تاثیر بگذارد. به یاد داشته باشید که برای نصی سالیدورکز 2021 و 2022 حتما باید از سیستم عامل ویندوز 10، نسخه 64 بیت استفاده کنید. نصب سالیدورک 2021 بر روی ویندوز 8، ویندوز 8.1 و ویندوز 7 ممکن نیست.

در جدول زیر وضعیت پشتیبانی سالیدورک از نسخه های مختلف ویندوز را نشان داده ایم.

ویندوز 10، 64 بیت ویندوز 8.1، 64 بیت ویندوز 7، 64 بیت نسخه سالیدورک
بله خیر خیر Solidworks 2021
بله خیر بله Solidworks 2020
بله خیر بله Solidworks 2019
بله بله بله Solidworks 2018
بله بله بله Solidworks 2017

با در نظر داشتن این نکته که ورژن های جدید سالیدورک از سال 2021، دیگر بر روی ویندوز 8 و ویندوز سون یا ایکس پی نصب نمی شوند، پیشنهاد می کنم حتما سیستم عامل خود را به ویندوز 10 و نسخه X64 ارتقاء بدهید و پس از آن نرم افزار را نصب کنید.

کدام ورژن سالید را نصب کنیم؟

اگر سخت افزار شما از نظر کارایی مناسب است و در حال یادگرفتن سالیدورکز هستید، به نظر من با آخرین سرویس پک ورژن سال قبل شروع کنید. برای مثال الان در سال 2021، پیشنهاد من این است که نسخه Solidworks 2020, Service pack 4 و سرویس پک 5 گزینه های خیلی خوب هستند.

بهترین ورژن سالید برای نصب

این پیشنهاد دو علت دارد. اول اینکه سرویس پک های هر ورژن معمولا ایرادها و مشکلات را برطرف می کنند و در حین کار با سالیدورک کمتر سیستم هنگ می کند یا از برنامه خارج می شود. دلیل دوم این است که کرک های موجود در بازار هم اصلاح شده اند و در هنگام نصب و راه اندازی، به مشکلات کمتری برخورد می کنید.

البته اگر می خواهید سالیدورک را یاد بگیرید و به دلیل مشکلات کاری، نمی توانید در حال حاضر سیستم قوی خریداری کنید، نسخه های Solidworks 2018 و سالیدورک 2016 گزینه های خوبی هستند و بر روی لپ تاپ های متوسط هم، راحت اجرا می شوند.

کدام کرک و نسخه قفل شکسته سالیدورک بهتر است؟

در حال حاضر شرکت های زیادی هستند که نرم افزارهای قفل شکسته را می فروشند و یا در سایت برای دانلود قرار می دهند. بنده به شخصه گزینه های اولی و دومی که به شما پیشنهاد می کنم استفاده از سالیدورک JBteam و یا سالید شرکت گردو است. البته همانطور که گفتم سایتهای زیادی به صورت رایگان امکان دانلود سالیدورکس کرک شده را فراهم کرده اند، ولی به خاطر حجم بسیار زیاد، اگر نرم افزار را به صورت DVD خریداری کنید بهتر است.

لازم است یادآوری کنم که اگر در مراحل نصب سالیدورکز دچار مشکل شدید، لطفا با ما تماس نگیرید! چون تخصصی در مورد کرک نداریم. بهترین کار این است با شماره پشتیبانی سایت یا شرکتی که نرم افزار را از آنها خریداری کردید، تماس حاصل فرمائید.

برای دیدن ورژن های مختلف و لینک های دانلود نسخه های سالیدورک، اد این و پلاگین ها، می توانید بر روی لینک این قسمت کلیک کنید.

۲ نظر موافقین ۱ مخالفین ۰
محمد قربانعلی بیک

تلرانس و اندازه گذاری در سالیدورک

آموزش تلرانس(تولرانس) در ساخت و نقشه کشی و سالید ورک

یکی از اصلی ترین مباحث پیشرفته، در نقشه کشی و ساخت و تولید، تلرانس گذاری(Engineering tolerance) است. البته حوزه تلرانس به قدری مفصل است که می تواند به خودی خود شامل چند جلد کتاب شود اما در اینجا سعی بر آن است تا حداکثر اطلاعات مفید و کاربردی را به صورت خلاصه به شما عزیزان ارائه بدهیم.

آموزش محیط نقشه کشی سالیدورک

آموزش و آشنایی با تنظیمات سالیدورکس/سالیدورکز

تلرانس (تلورانس) چیست ؟

به طور کلی تلرانس ها (تلورانس غلط مصطلح) شامل دو بخش کلی تلرانس ابعادی و تلرانس انطباقی است. همانطور که میدانید در ساخت قطعات و حتی اندازه گیری همیشه خطا وجود دارد. البته که میتوان میزان خطا را با استفاده از تجهیزات دقیق تر، شرایط تعریف شده و روش های جدید کاهش داد اما در هر صورت امکان از بین بردن خطا وجود ندارد.

برای مثال فرض کنید اندازه سوراخی را در یک قطعه 5mm در نظر گرفته اید. از نظر عملی، امکان دستیابی به عدد 5 مطلق غیر ممکن است، و قطعا این مقدار چه در هنگام ساخت و چه در هنگام اندازه گیری با خطا همراه خواهد بود. به عنوان مثال ممکن است شما به عدد 5.000005mm و یا 4.9998mm برسید اما این مقدار هرگز دقیقا برابر با 5 میلیمتر بدون رقم اعشار نخواهد بود.

تلرانس مناسب در طراحی و تولید دستگاه و مهندسی معکوس

سوال کلیدی که در طراحی محصول و دستگاه باید از خود بپرسید، این است که چه دقتی برای پروژه شما کافی است؟ امکان دارد در نگاه اول با خود بگویید هرچه دقت بیشتر باشد بهتر است. اما وقتی با محدودیت مالی (که بدون شک در هر پروژه ای وجود دارد) مواجه می شوید متوجه خواهید شد که طراحی و ساخت یک قطعه، مجموعه و دستگاه بدون در نظر گرفتن هزینه تمام شده و قابلیت رقابت و توجیه پذیری اقتصادی(Feasibility)، منطقی نیست. از این رو برای هر پروژه و با توجه به عملکرد و شرایط کاری، جنس قطعات، عمر مفید مورد نظر شما و تعداد چرخه های کاری و بسیاری موارد دیگر، باید محدوده ای مجاز برای خطا در نظر گرفته شود. به این محدوده مجاز برای خطا تلرانس ابعادی می گویند.



Tolerance training in Solidworks drawing

آموزش پیشرفته سالیدورکس، تلرانس ،درس اول

در هنگام اندازه گذاری در سالیدورک، چه در محیط طراحی قطعه(Part) و چه در محیط نقشه کشی(Drawing) امکان تعیین تلرانس فراهم است، اما به مانند سایر مباحث اندازه گذاری و نقشه کشی، پیش فرض هایی وجود دارد. این پیش فرض ها در قسمت DimeXpert قابل مشاهده و تعریف است. با کلیک روی این قسمت (تلرانس) مانند سایر قسمت ها در ابتدا استاندارد کلی نقشه کشی که ISO است مشاهده می شود. در پایین آن استاندارد قسمت DimeXpert قابل تعیین است.

در بخش Methods در صورتی که Block Tolerance را انتخاب نمایید، سه حالت برای تلرانس های(تلورانس) طولی قابل انتخاب است که در زیر آن تعیین می شود. همچنین تلرانس (تلورانس) زاویه ای نیز در بخش زیرین آن تعیین می شود. اما چنانچه گزینه General Tolerance را انتخاب نمایید بر اساس استاندارد مورد نظر (در اینجا ISO-2768) امکان تعیین استاندارد کلی با وضعیت Fine/Medium/Coarse/Very Coarse وجود خواهد داشت.

تنظیم کلی تلرانس ها در سالیدورک

تصویر شماره 1: تنظیمات اصلی سالید ورک(سالیدورکس) تنظیمات مربوط به تلرانس



برای مطالعه ادامه آموزش های تنظیمات تلرانس (تلورانس) سالیدورک - سالیدورکز از طریق فلش زرد رنگ بالای این پست به ادامه مطلب مراجعه فرمائید.



انجام پروژه صنعتی طراحی با سالیدورک (سالیدورکز)

مهندسی معکوس دستگاه صنعتی و انواع ماشین آلات
تدریس خصوصی نرم افزار سالیدورکس (سالیدورک)

انجام پروژه های طراحی محصول و طراحی صنعتی

تدریس آنلاین و از راه دور Solidworks

تهیه انیمیشن صنعتی با سالید ورک

انجام رندرینگ صنعتی و تبلیغاتی

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز : https://www.aparat.com/araco.ir



۶ نظر موافقین ۲ مخالفین ۰
محمد قربانعلی بیک

دوره فشرده آموزش سالیدورک

آموزش از راه دور آنلاین سالیدورک - سالیدورکس

کلاس خصوصی آموزش سالیدورکس

دوره آموزشی سازمانی و شرکتی سالیدورک

Solidworks training course

Solidworks online course

Solidworks remote training

شرکت آراکو با سابقه طولانی در حوزه مهندسی معکوس، طراحی صنعتی و مدلسازی سه بعدی با استفاده از نرم افزار Solidworks، آمادگی دارد دوره فشرده آموزش خصوص نرم افزار سالیدورکز و تدریس سازمانی سالیدورک را برای مشتریان محترم به انجام رساند.

جهت اطلاع از شرایط دوره تدریس آنلاین Solidworks و ثبت نام آموزش سازمانس سالیدورک با شماره مستقیم 09124780268 (تلگرام، واتس اپ، ایمو) و یا شماره های شرکت آراکو  02166561974 - 02166129745 تماس حاصل فرمائید.



دوره آموزش سالیدورکس - سالیدورک
ضمن عرض تبریک بابت فرا رسیدن سال نو و با آرزوی سلامتی و موفقیت روز افزون در سال 1398 برای شما همراهان گرامی، به استحضار می رساند شرکت آراکو آماده برگزاری دوره های فشرده آموزش نرم افزار سالید ورک به صورت تدریس خصوصی و تدریس سازمانی می باشد.

 آموزش از راه دور و آنلاین نرم افزار Solidworks

Solidworks online training course

دوره ها و کلاس های فشرده تدریس از راه دور Solidworks و آموزش آنلاین نرم افزار سالیدورکز توسط شرکت آراکو به شرح ذیل می باشد:

دوره فشرده آموزش متوسطه سالیدورک - شامل طراحی قطعه/Solidworks Part design - اسمبلی/Solidworks Assembly - نقشه کشی/Drawing

دوره آموزش پیشرفته و آنلاین تحلیل استاتیکی سالیدورکس - COSMOS Simulation

دوره آموزش تحلیل و شبیه سازی در سالید - CFD Flow works

دوره آموزش از راه دور ورق کاری با نرم افزار سالیدورکز - Solidworks sheet metal

دوره آموزش شبیه سازی و تحلیل اتصالات در سالید ورک



شایان ذکر است کلاس خصوصی و سازمانی تدریس سالیدورکز در محل مشتری (تهران بدون دریافت هزینه - سایر شهرها با دریافت هزینه و صرفا برای سازمانها) برگزار می گردد.







Solidworks online training course

ARA Co engineering team with a great background in Solidworks software is ready to handle worldwide Solidworks project for many countries. We have done 3D modeling and mechanical design projects with Solidworks as a freelancer for UK, Germany, Canada, Italy, Sweden, Turkey, Spain, Russia, Qatar, Australia, Oman, Tajikistan, Azerbaijan, Kuwait, Iraq, Armenia, Georgia, and other countries.

We are also handling Solidworks online courses in English, Farsi (Persian) and Urdu. Our online Solidworks training includes following courses:

Online Solidworks Basic Course (Part, Assembly, Drawing)

Online Solidworks Sheet Metal Course and training

Online Solidworks Simulation Course and training

Online Solidworks Structural Course and training

Online Solidworks Motion Study Course



Contact us: Info@araco.ir

Official website: http://araco.ir/en

Cell phone: +98 912 4780268 (Whats app - Telegram - Imo)

Office: +98 21 66561974, +98 21 66129745

Sample projects: www.instagram.com/araco.ir







تدریس از راه دور - آنلاین - سالیدورک

دوره آنلاین آموزش سالیدورکز - سالیدورکس

Solidworks online training - Course

امروزه با توسعه روز افزون ارتباطات و افزایش سرعت اینترنت ، امکان ارائه آموزش های از راه دور با سهولت هرچه بیشتر فراهم آمده است. با توجه به محدودیت های زمانی و دسترسی افراد، بخصوص متخصصانی و مهندسانی که در خارج از کشور مشغول به کار یا تحصیل هستند، در بسیاری از مواقع امکان برگزاری کلاس ها و دوره های حضوری و حتی پیدا کردن مجموعه هایی جهت آموزش و تدریس Solidworks - سالیدورک وجود ندارد. با توجه به توضیحات ذکر شده شرکت آراکو برای سهولت عزیزان در خارج از کشور اقدام به راه اندازی بخش آموزش های از راه دور آنلاین سالیدورکز با نرم افزار هایی مانند اسکایپ - Skype ، تیم ویوور - Team viewer و انی دسک - Any desk نموده است. بدین ترتیب قابلیت تدریس و آموزش راه دور Solidworks با انجام مثال های کاربردی از روی صفحه نمایش و ارتباط مستقیم برای در میان گذاشتن مسائل و مشکلات ایجاد شده است.

با توجه به توضیحات ارائه شده برای دانشجویان، مهندسان و متخصصان مکانیک که نیازمند رفع اشکال و کلاس آنلاین سالیدورکس - online Solidworks هستند، در کشورهایی مانند استرالیا، ژاپن، کانادا، آمریکا، اروپا، ترکیه، چین و ...، امکان برقراری ارتباط و برگزاری دوره تدریس و رفع اشکال سالیدورک - Solidworks به صورت ریموت وجود دارد.

آموزش آنلاین سالیدورک - سالیدورکز

شرکت آراکو امکان برگزاری دوره های آموزش موردی -Case Study- را نیز به مجموعه فعالیت های خود اضافه نموده است تا همزمان با آموزش آنلاین از راه دور، نمونه ای عملی از پروژه مورد نظر صنعتگران و متخصصان انجام شود.



دوره آموزش آنلاین سالیدورک - تدریس از راه دور Solidworks برای کانادا

Solidworks online training and course - Canada



دوره آموزش ا راه دور سالیدورکس - تدریس آنلاین Solidworks در آمریکا

Solidworks online training and course - USA



آموزش آنلاین و از راه دور سالیدورکز برای انگلستان

Solidworks online training and course - England



تدریس آنلاین سالیدورک در آلمان - آموزش از راه دور نرم افزار Solidworks

Solidworks online training and course - Germany



تدریس خصوصی نرم افزار سالیدورک - سالید ورکز -  Solidworks

تدریس آنلاین سالیدورکس -   Solidworks

انجام پروژه های مدلسازی سه بعدی و طراحی صنعتی

مهندسی معکوس قطعات و تجهیزات صنعتی

رندرینگ صنعتی و تبلیغاتی و تهیه انیمیشن صنعتی عملکرد دستگاه

انجام پروژه صنعتی  Solidworks

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز : https://www.aparat.com/araco.ir

۱ نظر موافقین ۱ مخالفین ۰
محمد قربانعلی بیک

دوره آموزش سازمانی نرم افزار سالیدورک

آموزش و تدریس سازمانی سالیدورکس

 Solidworks Training & Solidworks online training course

نرم افزار سالیدورک(Solidworks) اکنون به عنوان یکی از نرم افزار های توانمند در حوزه طراحی صنعتی ،مدلسازی و تحلیل های مکانیکی در شرکت های بزرگ مورد استفاده قرار می گیرد و تسلط بر این نرم افزار می تواند به عنوان عاملی موثر در استخدام و فعالیت در شرکت های معتبر تاثیر گذار باشد. مهمترین عامل در یاد گیری صحیح سالیدورکس، بهره گیری از تجربه مدرسینی است که در این زمینه علاوه بر آموزش به صورت عملی نیز فعالیت داشته اند.

دوره های سازمانی آموزش و تدریس نرم افزار سالیدورک - سالید ورکز که مختص شرکت ها، ارگانها، کارخانجات و مراکز آموزشی می باشد در تمام شهرهای ایران به صورت فشرده توسط شرکت آراکو قابل برگزاری است.(تدریس و دوره آموزشی سالیدورک در عسلویه، قشم، تبریز، اصفهان، شیراز، قزوین، اراک، مشهد، اهواز، آبادان، بندرعباس، رشت، لاهیجان، بابل، آمل، اردبیل، ارومیه، همدان و ...). همچنین این دوره ها  به صورت اختصاصی نیز برای پالایشگاه ها، نیروگاه ها، پتروشیمی ها، صنایع فولاد و صنایع سیمان برگزار می گردد.



دوره های آموزشی (تدریس) سالیدورک - سالیدورکز شرکت آراکو

-دوره آموزش مقدماتی و متوسطه سالیدورک شامل طراحی قطعه – Part Design - نقشه کشی - Drawing  - اسمبلی Assembly



-دوره آموزش شبیه سازی و تحلیل استاتیکی سالیدورک

Solidworks static simulation course - Cosmos simulation



-دوره آموزش تحلیل حرارت و سیالات در سالیدوکز - سالیدورک

Solidworks Flow simulation training course - Cosmos flow works



-دوره آموزشی طراحی لوله کشی و پایپینگ تأسیسات در سالیدورکس - سالیدورک

Solidworks piping course



-دوره آموزشی ورق کاری - شیت متال سالیدورک

 Solidworks sheet metal training course



-دوره آموزش طراحی شاسی و استراکچر در سالیدورکز

Solidworks weldment and structural training course




تدریس از راه دور (آنلاین) سالیدورک

آموزش آنلاین سالیدورکز

Solidworks online training and course

امروزه با توسعه روز افزون ارتباطات و فن آوری اطلاعات، امکان آموزش های از راه دور با سهولت هرچه بیشتر فراهم آمده است. با توجه به محدودیت های زمانی و دسترسی افراد، بخصوص متخصصانی و مهندسانی که در خارج از کشور مشغول به کار یا تحصیل هستند، در بسیاری از مواقع امکان برگزاری کلاس ها و دوره های حضوری سالیدورکس و حتی پیدا کردن مجموعه هایی جهت آموزش و تدریس سالیدورکز وجود ندارد. با توجه به توضیحات ذکر شده شرکت آراکو برای سهولت عزیزان در خارج از کشور اقدام به راه اندازی بخش آموزش های از راه دور (آنلاین) سالیدورک نموده است. بدین ترتیب آموزش با انجام مثال های کاربردی از روی صفحه نمایش و ارتباط مستقیم برای در میان گذاشتن مسائل و مشکلات وجود دارد.

برای دانشجویان، مهندسان و متخصصان در کشورهایی مانند استرالیا، ژاپن، کانادا، آمریکا، اروپا، ترکیه، چین و سراسر امکان برقراری ارتباط و برگزاری دوره آموزش و رفع اشکال آنلاین Solidworks وجود دارد.

شرکت آراکو امکان برگزاری دوره های آموزش موردی سالیدورک (Case Study) را نیز به این مجموعه فعالیت های خود اضافه نموده است تا همزمان با آموزش، نمونه ای عملی از پروژه مورد نظر صنعتگران و متخصصان انجام شود.

ARA Co engineering team with a great background in Solidworks software is ready to handle worldwide Solidworks project for many countries. Currently, we can handle 3D modeling and Solidworks projects as a freelancer for UK, Germany, Canada, Italy, Sweden, Turkey, Spain, Russia, Qatar, Australia, Oman, Tajikistan, Azerbaijan, Kuwait, Iraq, Armenia, Georgia, and other countries.

We are also handling Solidworks online training courses in English, Farsi (Persian) and Urdu. Our Solidworks online training includes the following courses:

- Solidworks online training course (Part, Assembly, Drawing)

- Solidworks Sheet Metal online training course

- Online Solidworks Simulation training

- Online Solidworks Structural Course

- Online Solidworks Motion Study Course





- Solidworks online course in United state - USA

- Solidworks online training in Canada

- Online Solidworks course in England - GB

- Online Solidworks training in Australia

- Solidworks online course in Germany

- Solidworks online training in Sweden

- Solidworks online training in Iraq

- Solidworks online course in Qatar



Contact us: Info@araco.ir

Official website: http://araco.ir/en

Cell phone: +98 912 4780268 (Whats app - Telegram - Imo)

Office: +98 21 66561974, +98 21 66129745

Sample projects: www.instagram.com/araco.ir

Solidworks online training course


تدریس، آموزش و برگزاری دوره سازمانی نرم افزار سالیدورکس - Solidworks

آموزش آنلاین Solidworks در کانادا و آمریکا

آموزش آنلاین سالیدورکز - سالیدورک در اروپا و استرالیا

تدریس آنلاین نرم افزار سالیدورک - Solidworks

انجام پروژه های مدلسازی سه بعدی و طراحی صنعتی

مهندسی معکوس قطعات و تجهیزات صنعتی

انجام پروژه صنعتی Solidworks

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

نمونه پروژه مهندسی معکوس و سالیدورک آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز : https://www.aparat.com/araco.ir

۰ نظر موافقین ۰ مخالفین ۰
محمد قربانعلی بیک

آموزش نمایه ها، فیچر سالیدورکس(Solidworks Features)

آموزش فارسی بخش Features ، دستورات سه بعدی سازی  در نرم افزار سالیدورک

Solidworks features training

آشنایی با محیط پارت سالید ورک

Solidworks Feature training - Extruded Boss/Bass

آموزش نمایه ها در سالیدورکز - جلسه اول - دستور اکسترود باس / بیس - بخش اول

در بخش آموزش دستورات سه بعدی سالیدورک، از این جلسه آموزش دستورات مربوط به بخش فیچر یا همان ایجاد نمایه های سه بعدی در سالیدورکز را آغاز می کنیم.

اولین و تقریبا پر کاربرد ترین دستور بخش فیچر سالیدورک، دستور اکسترود باس یا اکسترودد باس / بیس – Solidworks Feature Extruded Boss/Bass است. از آنجا که دستورات بخش فیچر عموما از دستورات بخش اسکچ پیچیده تر هستند، برخی از این دستورات را در چند جلسه توضیح خواهیم داد.

دستور اکسترود جهت تخصیص حجم به یک اسکچ در راستای مشخص استفاده می شود. برای اینکه تصور بهتری از این دستور داشته باشید، می توان خطوط اصلی اسکچ رسم شده در سالیدورک را به عنوان لبه های یک قالب در نظر گرفت که با استفاده از دستور اکسترود باس، ماده ای خمیری شکل را از آن عبور می دهیم. با این توضیحات به عنوان مثال اگر در اسکچ یک دایره ترسیم شده باشد، با استفاده از دستور اکسترود سالیدورکز می توان آنرا به یک حجم استوانه ای تبدیل نمود.

اگر به صورت ساده به دستور Extruded Boss base نگاه کنیم، پس از انتخاب Sketch در درخت طراحی و کلیک کردن روی آیکن دستور اکسترود، می توانیم با مشخص کردن طول دلخواه در بخش  Direction 1، به اسکچ مورد نظر حجم دهیم. برای تغییر جهت حجم ایجاد شده، روی دکمه بالا و سمت چپ در قسمت Direction 1 کلیک می کنیم. با توجه به گستردگی گزینه های این دستور، بقیه موارد مربوط به دستور اکسترود در جلسه های بعدی توضیح داده خواهد شد. اما توجه به چند نکته در استفاده از دستورات بخش Feature ضروری است.

برای استفاده از دستور اکسترود باید یک اسکچ وجود داشته باشد و آن اسکچ انتخاب شود. انتخاب اسکچ برای استفاده از دستورات بخش فیچر چند حالت دارد. اگر هنوز از محیط اسکچ خارج نشده باشید، با انتخاب دستورات بخش فیچر، ترسیم فعال به عنوان اسکچ پایه انتخاب می شود.

همچنین در صورتی که از محیط اسکچ خارج شده باشید با انتخاب نام اسکچ از درخت طراحی سالیدورکز (با یک کلیک چپ) می توانید ترسیم دو بعدی مورد نظر را انتخاب کنید و دستور اکسترود را اجرا نمایید.

 تبدیل اسکچ به حجم در سالیدورک

تصویر شماره 1 : تبدیل اسکچ به حجم در محیط Solidworks Features



دانلود جزوه (کتاب) فارسی آموزش سالیدورکز آراکو - بخش فیچرز(نمایه ها)Solidworks Features



دانلود کتاب تمرین فارسی - فیچرز - نمایه ها در سالیدورک - Solidworks Sketch Training





مهندسی معکوس و طراحی قطعات و تجهیزات صنعتی

مدلسازی سه بعدی و طراحی صنعتی با سالیدورکس

نصب و راه اندازی پی دی ام سالید ورکز - Solidworks PDM

انجام پروژه صنعتی سالیدورک - سالید ورکز

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز : https://www.aparat.com/araco.ir





Solidworks Feature training - Extruded Boss/Bass

آموزش نمایه ها در سالیدورک - جلسه دوم- دستور اکسترود باس / بیس - بخش دوم

در بخش دوم آموزش دستور اکسترود در نوار ابزار مدلسازی سه بعدی، می خواهیم یکی از نکات کلیدی در بخش فیچرهای سالیدورک را بیان کنیم. این نکته مهم آشنایی با گزینه Counter ها در دستور اکسترود است. تعریف کانتر/کانتور در سالیدورک، محدوده ای است که بین خطوط اصلی اسکچ محصور گردیده است. فرض کنید که مانند تصویر قبلی شما در بخش اسکچ دو دایره داخل یکدیگر رسم نموده اید. در این حالت 3 عدد کانتر قابل شمارش است. اولین کانتر مربوط به سطح داخلی دایره کوچک است. کانتر دوم سطح بین دایره کوچک و دایره بزرگتر است و سومین کانتر مربوط به سطح کامل دایره بزرگ است که کانتر اول را نیز شامل خواهد شد. نحوه انتخاب این کانتر ها در دستور اکسترود Extrude در قسمت پایینی پنجره دستور اکسترود در سمت چپ صفحه است. باید توجه داشت که سالید ورک به صورت پیشفرض کانتر اصلی هر اسکچ را به گونه ای تعیین می کند که بیشترین میزان خطوط داخلی و خارجی، در مرز کانتر قرار بگیرند. به عنوان مثال در شکل ذیل کانتر اصلی انتخاب شده جهت استفاده در دستور اکسترود سالیدورکس را می توانید مشاهده کنید.

تعریف کانتور ها در اکسترود سالیدورکز

تصویر شماره 2 : تعریف کانتور/کانتر در دستور اکسترود باس سالیدورک - Solidworks extruded boss/base contour





Solidworks Feature tutorial - Extruded Boss/Bass - Draft

آموزش نمایه ها در سالیدورکز - جلسه سوم - دستور اکسترود باس / بیس سالیدورکس - بخش سوم - گزینه درفت

پس از ارائه توضیحات درخصوص کلیات دستور اکسترود باس و بخش کانترها، در این قسمت در خصوص گزینه Draft و Thin feature توضیح می دهیم.

گزینه درفت در بخش اکسترود، به منظور ایجاد زاویه در صفحات اصلی ایجاد شده توسط اکسترود باس به کار می برد. برای فعال کردن این گزینه ابتدا باید چک باکس گزینه درفت را فعال نمایید. سپس زاویه مورد نظر را در قسمت مربوطه وارد کنید. توجه داشته باشید که در صورت استفاده از گزینه درفت در دستور اکسترودد باس سالیدورک ، جهت زاویه گرفتن سطوح بیرونی و داخلی معکوس خواهد بود. این بدان معناست که اگر در حجم مورد نظر حفره ای وجود داشته باشد، مانند تصویر ذیل، درصورت ایجاد زاویه درفت به صورت مثبت، زاویه حفره منفی خواد شد. همچنین جهت درفت یا مثبت و منفی بودن زاویه آن به کمک چک باکس Draft outward  قابل تغییر خواهد بود.

شایان ذکر است گزینه درفت در قسمت Direction 2 دستور Solidworks extruded boss base نیز فعال است و میتوانید حجم مورد نظر را در دو جهت درفت کنید.

گزینه درفت و تغییر زاویه در Solidworks extruded boss/base

تصویر شماره 3 : آموزش گزینه درفت و تغییر زاویه دیوار در اکسترود سالیدورکز - Solidworks extrude feature draft





Solidworks Feature tutorial - Extruded Boss/Bass - Thin features

آموزش نمایه ها در سالیدورکز - جلسه چهارم - دستور اکسترود باس / بیس سالیدورکز - بخش چهارم - گزینه تین فیچر

در این قسمت که آخرین بخش آموزش دستور اکسترود در این قسمت است، گزینه Thin feature را توضیح می دهیمگزینه Thin feature در حقیقت ابزاری است که به کمک آن به جای حجم دادن به کانترهای داخل ترسیم و اسکچ، به جداره های بیرونی آن حجم می دهیم. با انتخاب گزینه Thin feature در بخش اکسترود و نیز مشخص کردن ضخامت مورد نظر، خطوط بیرونی اسکچ شما به مانند دیواری با ضخامت مشخص ساخته میشود.

باید توجه داشته باشید که هرگاه اسکچ شما بسته نباشد - مانند تصویر ذیل، نرم افزار سالیدورک به صورت اتوماتیک این گزینه را انتخاب خواهد نمود.

 آموزش گزینه Thin feature در سالید ورک

تصویر شماره 4 : آموزش تین فیچر در سالیدورکس - Solidworks thin feature tutorial





Solidworks Feature tutorial - Extruded Cut

آموزش نمایه ها در سالیدورکز - درس پنجم - دستور اکسترود کات سالیدورک - بخش اول

دستور اکسترود کات - Solidworks Extruded cut - دومین دستور اساسی در بخش Features سالیدورک است. این دستور در واقع بصورت ساده معکوس دستور اکسترود سالیدورکس است. به بیان دیگر همانطور که با استفاده از دستور اکسترود یک مقطع یا پروفیل را بسط میدادیم، با استفاده از دستور اکسترود کات مقطع ایجاد شده در یک نما را به عمقی مشخص خالی میکنیم. این عمل به نوعی یک عملیات براده برداری محسوب میشود که در محیط طراحی رخ داده است.

برای اجرای این دستور مانند دستور اکسترود یک Sketch در یک صفحه ایجاد میکنیم. این صفحه میتواند یکی از صفحات اصلی تعریف شده در محیط سالیدورک باشد و یا توسط دستورات جانبی در یک صفحه دیگر تعریف شود. همچنین میتوان از هر سطح غیر منحنی شکلی که در حجم تشکیل شده وجود دارد استفاده نمود. برای این کار کافی است تا بر روی سطح صاف کلیک نموده و سپس بر روی تب Sketch کلیک نمایید.

بعد از ترسیم پروفیل، در بخش Features سالیدورک بر روی آیکن Extruded Cut کلیک کنید. مشابه دستور اکسترود، برای این دستور نیز ویژگی هایی وجود دارد که در هفته های آینده به آن می پردازیم.

دستور برش و کات اکسترود سالیدورکز

تصویر شماره 5 : دستور extruded cut در Solidworks - نحوه عملکرد اکسترود کات سالیدورکز





Solidworks Feature tutorial - Extruded Cut - Draft

آموزش نمایه ها در سالیدورکز - درس ششم - دستور اکسترود کات سالیدورکس - بخش دوم

در قسمت قبلی در خصوص کلیات دستور اکسترود کات در نوار ابزار نمایه های نرم افزار سالیدورک صحبت کردیم. با توجه به گستردگی گزینه های این دستور، همانند بخش اکسترود باس، نیاز به توضیح در چند قسمت مختلف می باشد.

در این بخش به ارائه توضیحات در خصوص گزینه درفت Draft در دستور اکسترود کات در بخش سه بعدی سازی یا همان فیچرهای سالیدورکز می پردازیم.

گزینه درفت در اکسترود کات همانند اکسترود باس برای ایجاد زاویه در هنگام برش مقطع استفاده می شود.

برای کار با این گزینه ابتدا چک باکس مربوط به Draft را فعال کرده و سپس زاویه مورد نظر را تعیین می کنیم. با انتخاب گزینه Draft outward می توان جهت زاویه درفت را به سمت بیرون تغییر داد. شایان ذکر است گزینه درفت در هر دو قسمت direction1 و direction 2 در دستور Solidworks Extruded cut قابل استفاده می باشد.

بعد از ترسیم پروفیل، در بخش Features بر روی آیکن برش - Extruded Cut کلیک کنید. مشابه دستور اکسترود باس بیس، برای این دستور نیز ویژگی هایی وجود دارد که در هفته های آینده به آن می پردازیم.

درفت در سالیدورکس

تصویر شماره 6 : عملکرد گزینه درفت در اکسترود کات سالیدورک - Extruded cut draft option





Solidworks Feature training - Extruded Cut - End condition

آموزش نمایه ها در سالیدورکز - درس هفتم - دستور اکسترود کات سالیدورک - بخش سوم - قیود انتهایی

پس از ارائه توضیحات اصلی در خصوص دستور اکسترود کات در سالیدورک، در این بخش به توضیح در خصوص منوی شرایط انتهایی یا End condition می پردازیم.

در حالت عادی این منو گزینه blind را فعال می کند. این گزینه بدان معنی است که برش انجام شده توسط اکسترود کات سالیدورکز مطابق با طول تعیین شده توسط کاربر انجام می شود و انتهای بخش برش خورده صفحه ای صاف خواهد بود. لیکن این منو دارای گزینه های مختلفی است که در تصویر نمایش داده شده و در این به صورت اجمالی بیان خواهد گردید.

Blind: برش با انتهای صاف به اندازه طول مشخص شده

Through all: برش تا انتهای حجم جسم در جهت مشخص شده

Through all both: برش تا انتهای حجم جسم در هر دو جهت

Up to next: برش تا حجم بعدی در مسیر برش

Up to vortex: برش تا نقطه مشخص شده توسط کاربر

Up to surface: برش تا سطح مشخص شده توسط کاربر

Offset from surface: برشی با انتهای مطابق با سطح انتخابی و به فاصله معین

Up to body: برش کامل تا بدنه بعدی موجود در مدل

Mid plane: برش متوازن به هر دو جهت و به میزان مشخص شده با سطح انتهایی صاف

 باید توجه داشت که کلیه این موارد برای دستور اکستورد باس نیز موجود می باشد.

انواع روش های برش در سالدورک

تصویر شماره 7 : گزینه شرایط انتهایی در دستور اکسترود کات - Solidworks extruded cut end condition





Solidworks Feature training - Revolved Boss/Bass

آموزش نمایه ها در سالیدورکس - درس هشتم - دستور ریوالو سالیدورک - بخش اول

دستور ریوالو شاید بعد از دستور اکسترود، پرکاربرد ترین دستور ایجاد حجم در نرم افزار سالیدورکز باشد. با استفاده از دستور ریوالو، میتوان یک پروفیل را حول یک محور قابل تعریف، با مقدار زاویه مورد نظر دوران داد تا یک حجم ایجاد شود. برای اجرای این دستور مانند دستور اکسترود، ابتدا باید مقطع پروفیلی را که می خواهیم دوران دهیم ایجاد نموده، سپس محور دوران را رسم میکنیم. لازم به ذکر است محور دوران میتواند یکی از اضلاع خود پروفیل باشد که در این صورت نیازی به ترسیم محور دوران بصورت جاگانه نیست. اما اگر محور دورانی غیر از ضلع خود پروفیل مورد نیاز باشد، آن محور نیز باید رسم گردد. نکته ای که بسیار حائز اهمیت است این است که محور دوران خارج از اضلاع خود پروفیل، باید بصورت خط محور (Center line) ترسیم شود تا تداخلی ایجاد نشود.

تصویر شماره 8 : انتخاب و ترسیم اسکچ برای اجرای دستور Solidworks revolve boss/bass در سالیدورک

در صورتی که در ترسیم برای ایجاد دوران از خط محور استفاده شود، پس از اجرای دستور Revolve بصورت خودکار در سالیدورکز خط Center line  به عنوان محور دوران در نظر گرفته میشود.

تصویر شماره 9 : اجرای دستور ریوالو و گزینه های آن در نوار ابزار فیچر سالیدورکس



Solidworks Feature lessons - Revolved Boss/Bass

آموزش نمایه ها در سالیدورکس - درس نهم - دستور ریوالو سالیدورکز - بخش دوم

پس از آموزش کلیات دستور ریوالو سالیدورکس که بر روی اصول طراحی Sketch و پروفیل برای طراحی قطعات متقارن کروی توضیحاتی ارائه شد، در این هفته به جزئیات این دستور با تمرکز بر Features می پردازیم.

در دستور Solidworks Revolved boss/bass در بخش Direction میزان زاویه گردش پروفیل، جهت گردش و نوع گردش (تنظیماتی مانند گردش از وسط Mid plane) مشخص می شود. همچنین این دستور مانند دستور اکسترود و اکسترود کات بخشی به نام Direction 2 دارد. با زدن تیک این گزینه، امکان تعیین زاویه چرخش پروفیل بصورت مجزا از دو جهت سمت وجود دارد. لازم به ذکر است اگر در بخش اول Direction گزینه Mid plane را انتخاب نمایید، بصورت خودکار گزینه Direction 2 غیر فعال می شود.

تصویر شماره 10 : اجرای دستور سالیدورکز ریوالو در یک جهت

چنانچه اسکچ طراحی شده در سالیدورک یک ترسیم هندسی غیر بسته باشد، پس از اجرای دستور ریوالو، بصورت خودکار گزینه Thin Feature  انتخاب می شود. در صورت انتخاب گزینه Thin Feature پروفیل طراحی شده مانند حالت انتخاب همین گزینه در دستور اکسترود، بصورت ورق با ضخامت قابل تعیین دوران می کند. در این حالت گزینه های  One Direction- تعیین ضخامت در یک جهت،Mid Plane  - تعیین ضخامت از وسط و Two Direction - تعیین ضخامت بصورت مجزا از دو جهت قابل تعیین است.

تصویر شماره 11 : استفاده از گرینه thin feature در Solidworks revovle



Solidworks Feature lessons  - Revolved Cut

آموزش نمایه ها در سالیدورکس - درس دهم - دستور ریوالو کات سالیدورک - سالیدورکس

همانگونه که معکوس دستور اکسترود (اکسترود کات) برای خالی کردن یک پروفیل در یک راستای مستقیم آموزش داده شد، در این هفته پس از آموزش ایجاد پروفیل های دایروی با استفاده از دستور ریوالو، به دستور معکوس آن یعنی ریوالو کات پرداخته می شود. برای تمامی دستور های اصلی ایجاد حجم در بخش features، دستوری در مقابل آن وجود دارد که با همان منطق و به همان روش، بخشی از حجم را خالی می کند. دستور ریوالو کات دقیقا مانند عملیات تراشکاری است و با استفاده از آن یک پروفیل کشیده شده در بخش Sketch حول یک محور مشخص خالی می شود.

در این دستور نیز اصول کشیدن Sketch اولیه مانند اصول آن در بخش ریوالو باس است. بیان این نکته حائز اهمیت است که برش ایجاد شده توسط دستور نباید مدل سه بعدی را از حالت پیوستگی خارج کند. (در واقع مدل سه بعدی باید همچنان مانند یک قطعه باقی بماند.)

در تمرین زیر با استفاده از یک پروفیل مستطیلی و انتخاب محور اصلی پیستون، جای رینگ را ایجاد میکنیم.

نحوه اجرای دستور کات ریوالو سالیدورک - Solidworks revolved cut



Solidworks Feature lessons  - Swept Boss/Base

آموزش نمایه ها در سالیدورکس - درس یازدهم - دستور سوپت سالید ورک - سالید ورکس - بخش اول

دستور بعدی در خصوص ایجاد احجام در بخش فیچر سالیدورک - سالید ورکز، که در این جلسه آموزش داده می شود دستور سوپت باس - - Solidworks Swept boss/base است. در دستور اکسترود باس، یک پروفیل در محور عمود بر صفحه آن حجم می گیرد و در دستور ریوالو سالیدورکس نیز، میتوانستیم یک پروفیل را در حول یک محور دوران داده و ایجاد حجم کنیم. دستور سوییپت باس دستوری پیشرفته تر از اکسترود و ریوالو است که در آن علاوه بر ترسیم پروفیل، میتوان مسیر امتداد پروفیل را نیز تعریف و ترسیم نمود.

در این دستور بهتر است ابتدا پروفیل و سپس مسیر را ترسیم نماییم. پروفیل و مسیر که در دو صفحه عمود بر هم هستند در تصویر ذیل نمایش داده شده است.

تعیین پروفیل و مسیر در دستور سوپت سالیدورک - Swept boss base in Solidworks

پس از ترسیم این دو اسکچ، دستور Swept Boss/Base را اجرا می کنیم.

دستور سوپت سالیدورکس در محیط نمایه ها و فیچر

با اجرای دستور سویپت انتخاب ها و حالت های مختلف دستور نمایش داده میشود که در هفته های بعد به آن می پردازیم. تنها این نکته در پایان این هفته لازم به ذکر است که در خانه اول بخش پروفیل و مسیر پروفیل و در خانه دوم مسیر را انتخاب میکنیم.

اجرای دستور Solidworks Swept boss/base





Solidworks Feature training - Swept Boss/Base

آموزش نمایه ها در سالید ورک - درس دوازدهم- دستور سویپت سالیدورک - سالیدورکز - بخش دوم

در هفته گذشته نکات اصلی دستور سویپت باس - Solidworks Swept boss - شامل اصول کشیدن پروفیل و مسیر، آموزش داده شد. در این هفته به تعدادی از آپشن های اصلی و پرکاربرد دستور سوپت سالیدورک می پردازیم. یکی از اولین حالت های قابل انتخاب در دستور سوییپت، بخش Options است. برای مثال در صورتی که یک مسیر غیر عمود بر پروفیل طراحی کرده باشید، با تغییر در بخش Orientation/twist type از حالت Follow path به حالت Keep normal constant می توانید به نتایج مختلفی برسید. در حالت اول پروفیل هنگام حرکت در طول مسیر همواره عمود بر مسیر خواهد بود.

اما در حالت دوم پروفیل همیشه موازی صفحه ای که در آن کشیده شده، امتداد پیدا می کند. دو تصویر زیر تفاوت این دو حالت را نشان می دهند.

تصویر اول : حالت Follow path در دستور سویپ سالیدورک



تصویر دوم : حالت Keep normal constant در دستور Solidworks sweep

لازم است بدانید که در صورتی که زاویه مسیر با صفحه پروفیل به صفر برسد، نمیتوان از حالت دوم استفاده نمود. این مورد بویژه در زمانی مسیر را بصورت بسته (مانند یک دایره) طراحی می کنید اهمیت فراوانی دارد.

مانند سایر دستورهایی که تا کنون بیان گردیده، برای دستور Swept سالیدورکز نیز حالت Thin Features قابل انتخاب است که در صورت انتخاب این حالت، پروفیل بصورت ورقی با ضخامت قابل تعریف در می آید.

از دیگر آپشن های این دستور میتوان به حالت Twist along path اشاره نمود. در این حالت پروفیل در مسیر تعریف شده، به دور خود می چرخد. تعیین زاویه چرخش با توجه به هندسه مسیر و پروفیل دارای محدودیت هایی می باشد.





Solidworks Feature training - Swept Boss/Base

آموزش نمایه ها در سالید ورک - درس سیزدهم - دستور سوپت کات سالیدورکز - سالیدورکس - بخش اول

مانند سایر دستورات توضیح داده شده برای ایجاد حجم در سالیدورک، دستور سویپت باس نیز دستور معکوسی دارد که سوییپت کات است. با استفاده از این دستور می توان جای یک پروفیل را در مسیر تعریف شده، روی حجم خالی کرد. این مسیر می تواند یک خط مستقیم، یک دایره، یک چند ضلعی و یا هر پروفیل قابل تعریف دیگری باشد. برای اجرای این دستور در سالیدورک ابتدا در یک صفحه پروفیل مورد نظر را به صورت اسکچ طراحی نموده، سپس مسیر برش را نیز در یک اسکچ جدا گانه تعریف و رسم می نماییم و از بخش Sketch خارج می شویم.

با اجرای دستور سوپت کات سالیدورکس منویی مشابه با منوی سویپت باس، در سمت چپ مانیتور ظاهر می شود که در آن آپشن ها و حالت های قابل تعریف بسیار مشابه دستور سوییپت باس هستند.

در واقع با استفاده از دستور سویپت و سویپت کات تمام کارهای قابل انجام بوسیله چهار دستور اصلی فیچر یا نمایه ها در سالیدورک اکسترود، اکسترود کات، ریوالو و ریوالو کات) قابل انجام هستند و علاوه بر آن امکان فرم دهی به احجام و مدلسازی قطعات پیچیده تر وجود دارد.

علاوه بر آن یکی از مهمترین بخش های مربوط به دستورهای سوییپت باس و سوییپت کات این است که می توان مسیر را در یک محیط سه بعدی ایجاد و تعریف نمود. نحوه ایجاد مسیرهای سه بعدی در نرم افزار سالیدورکس که یکی از مهمترین آنها مار پیچ است، در هفته آینده شرح داده می شود.

ایجاد رزوه روی یک پیچ توسط دستور Solidworks Swept cut با تعریف مسیر در فضای سه بعدی در شکل ذیل نمایش داده شده است.





Solidworks Feature tutorial - Swept Boss/Base

آموزش نمایه ها در سالید ورکز - درس چهاردهم - دستور سوپت کات سالید ورک - بخش دوم

همانگونه که در درسهای پیشین آموزش فیچرز سالیدورکس شرح داده شد، یکی از مهم ترین امکانات در دستور سوییپت باس و سویپت کاتSolidworks swept boss - Swept cut ، امکان ایجاد برش یک پروفیل در یک مسیر سه بعدی است که در این هفته قصد داریم نحوه کشیدن یک هلیکس یا مارپیچ - منحنی مار دم - را شرح دهیم. این منحنی برای طراحی بسیاری از قطعات پر کاربرد صنعتی مانند فنرها، رزوه ها، چرخ حلزون و ماردم ها استفاده می شود.

برای ایجاد مسیر یک هلیکس یا مارپیچ در سالیدورکز، ابتدا مقطع آن را رسم میکنیم. برای مثال برای طراحی یک چرخ حلزون با قطر 100، پس از ایجاد شفت اصلی توسط دستور اکسترود باس یا دستورات دیگر، روی یک صفحه از آن و در محیط اسکچ دایره ای به قطر 100 ترسیم میکنیم.

پس از آن با استفاده از دستور Helix/Spiral Solidworks در قسمت Curves و انتخاب دایره ترسیم شده به عنوان دایره مرجع، گزینه های مختلف این دستور نمایان می شود. در این بخش امکان انتخاب حالت های مختلف برای تعریف هلیکس یا مارپیچ سالیدورکز وجود دارد. ارتفاع و گام، ارتفاع و تعداد دور، گام و تعداد دور و در آخرین گزینه پروفیل مارپیچ روی یک سطح را می توان انتخاب کرد.

همچنین می توان با انتخاب گزینه Variable Pitch ، مارپیچ را بصورت متفاوت تنظیم نمود. جهت مارپیچ، زاویه شروع و جهت گردش (ساعت گرد یا پاد ساعت گرد) از دیگر تنظیمات است.





Solidworks Feature tutorial - Loft Boss/Base

درس پانزدهم - آموزش نمایه و فیچر سالید ورک - دستور لافت سالیدورکس - بخش اول

دستور لافت آخرین و یک از پیچیده ترین دستورهای اصلی ایجاد حجم در بخش فیچر سالیدورک - سالیدورکس است. با استفاده از این دستور امکان ایجاد اکپر حجم هایی که با دستورات گذشته درست میشد، وجود دارد. همچنین می توان چند پروفیل مختلف را به هم متصل کرده و مدل نهایی را تولید کرد و مسیر این پروفیل ها در صورت نیاز قابل تعریف است.

برای استفاده از دستور لافت در بخش نمایه های سالید ورکز لازم است تا حداقل دو اسکچ در دو صفحه مختلف داشته باشیم. همان گونه که پیشتر توضیح داده شد، در سالید ورک صفحه جدید را می توان با دستور Reference geometry ایجاد کرد. پس از ترسیم دو اسکچ مربوط به پروفیل، دستور لافت را اجرا می کنیم. در صورتی که اسکچ های مختلف از روی درخت طراحی انتخاب شوند، نقاط متناظر هر اسکچ به هم متصل می گردد. اما در صورتی که از روی کلیک بر روی خود اسکچ ها دستور لافت اجرا شود، نقاط متناظر با توجه به نقاط کلیک شده انتخاب می شود. تفاوت این دو روش را در تصاویر زیر می توان مشاهده نمود.

تصویر شماره 1 : مش بندی دستور لافت با انتخاب از روی درخت طراحی Solidworks





تصویر شماره 2 : مدل ایجاد شده توسط سالیدورکز لافت



تصویر شماره 3 : مش بندی دستور لافت سالید ورک با انتخاب نقاط ناهمتراز از روی خود اسکچ





Solidworks Feature tutorial - Loft Boss/Base

آموزش نمایه ها در سالید ورکز - درس شانزدهم- آموزش نمایه و فیچر سالیدورکس - دستور لافت سالید ورک - بخش دوم

در بخش قبلی در خصوص دستور لافت - Solidworks Loft - توضیحات کلی مربوط به این دستور در بخش فیچر سالیدورک بیان گردید. در این بخش به ارائه توضیحات تکمیلی در خصوص این دستور می پردازیم. همانگونه که توضیح داده شد برای رسم دستور لافت در سالیدورکز نیاز به حداقل دو اسکچ می باشد. دو نقطه سبز رنگی که در پس از اجرای دستور لافت در هر اسکچ مشخص شده اند، در حقیقت نحوه اتصال و میزان پیچش را هنگام اجرای این دستور مشخص می کنند. با کلیک و نگه داشتن دکمه موس بر روی هر نقطه و جابجا کردن محل آن، میتوان میزان پیچش و جابجایی دو اسکچ را در هنگام دستور لافت مشخص نمود.

پس از اجرای دستور لافت در بخش Start/End Constraint شما می توانید نحوه اتصال دو پروفایل رسم شده در سالیدورکس را به هم مشخص کنید. روش کار بدین صورت است که اگر از قید پیش فرض None استفاده کنید، دو پروفیل در مسیر مستقیم به هم متصل می شوند. اگر از قید Direction Vector استفاده نمایید می توانید با رسم بردار، زاویه اتصال دو اسکچ را در دستور لافت مشخص کنید. سومین گزینه این بخش از دستور لافت، گزینه Normal to profile است که با انتخاب این حالت، دو اسکچ هنگام اتصال به یکدیگر، به صورت عمود و به میزان مشخص شده به یکدیگر اتصال پیدا می کنند.





Solidworks Feature lessons - Loft Boss/Base

درس هفدهم- آموزش نمایه و فیچر سالیدورک - دستور لافت سالید ورکس - بخش سوم

در جلسه سوم از آموزش دستور Loft در سالیدورک - سالیدورکس، بر روی طراحی احجام پیچیده تر با استفاده از منحنی های راهنما تمرکز می کنیم. در جلسات پیش آموزش داده شد که چگونه می توان با استفاده از دستور لافت دو یا چند پروفیل یا اسکچ را در سالیدورکز را به هم متصل نمود و تشکیل یک حجم داد. در این هفته بر آموزش استفاده از منحنی های راهنما یا Guide line در دستور لافت بخش فیچر تمرکز می شود. منحنی های راهنما از خطوط، کمان و یا منحنی هایی ترکیبی بصورت غیر موازی با صفحات طراحی پروفیل ها ایجاد شده و با استفاده از آنها علاوه بر معین کردن مشخصات سطوح ابتدا و انتها، مشخصات مسیر نیز قابل تعیین است. در تصویر زیر نمونه ای از ایجاد پروفیل ها و منحنی های راهنما نشان داده شده.

تصویر شماره 1 : پروفیل ها و منحنی های راهنما - دستور لافت سالیدورکز

نکته مهم در خصوص منحنی های راهنما در دستور لافت سالیدورک این است که این منحنی ها باید از محیط پروفیل ها عبور کنند و با صفحه ایجاد پروفیل و اسکچ موازی نباشند.

تصویر شماره 2 : مدل ایجاد شده با استفاده از منحنی راهنما در دستور لافت سالید ورک





Solidworks Feature lessons - Loft cut

درس هجدهم- آموزش فیچر سالیدورکز - دستور لافت کات سالید ورک

در ادامه آموزش دستورات اصلی تولید حجم یا فیچر سالیدورکس، در این جلسه دستور لافت کات (Loft cut) که مانند سایر دستورات کات، معکوس دستور ایجاد حجم است توضیح داده می شود.

از آنجایی که در بخش های پیشین آموزش نمایه های سالیدورک - سالیدورکز دستور لافت باس - Solidworks loft boss / bass با جزئیات زیادی توضیح داده شد، دستور لافت کات نیاز به توضیح کمتری دارد. برای اجرای دستور  Solidworks loft cut پس از ایجاد حجم اولیه که برای مثال میتواند بخش اصلی یک قالب باشد، صفحات مورد نیاز را تعریف کرده و پروفیل های اصلی را در آن ایجاد می کنیم.

تصویر شماره 1 : پروفایل های مربوط به دستور برش لافت سالیدورک

پس از ایجاد این پروفیل ها دستور لافت کات را اجرا نموده و نقاط هم تراز را متصل میکنیم.

تصویر شماره 2 : مدل ایجاد شده با استفاده از متصل کردن نقاط هم تراز

در پایان با تعیین منحنی های راهنما (در صورت لزوم) و سایر ویژگی های مورد نظر، حجم ایجاد شده از حجم اصلی بریده می شود.

تصویر شماره 3 : مدل نهایی پس از اجرای دستور برش لافت سالیدورکس





Solidworks Feature training - Fillet and Chamfer

درس نوزدهم - آموزش فیچر سالیدورک - دستور چمفر و پخ سالید ورکز

بخش اول

در طی جلسات گذشته آموزش دستورات اصلی مربوط به ایجاد حجم در نرم افزار سالیدورک توضیح داده شد. تمام این دستورات که شامل اکسترود، ریوالو، سوئیفت، لافت و دستورات برشی آنها می شود شامل یک وجه مشترک بوده اند. برای ایجاد این دستورات در سالیدورکز نیاز به ایجاد حداقل یک اسکچ وجود دارد. با وجود اینکه با استفاده از دستورات اصلی امکان مدلسازی تقریبا هر قطعه ای وجود دارد، اما در جهت سهولت بیشتر و افزایش سرعت و دقت فرآیند مدلسازی، دستورات جزئی فراوانی در این نرم افزار در نظر گرفته شده است. یکی از پر کاربرد ترین این دستورات، دستور ایجاد پخ (Fillet/Chamfer) در سالیدورکس است. این دستور با آیکون به شکل زیر در نوار ابزار اصلی مشخص شده:

در بسیاری از قطعات صنعتی به دلایل مختلفی از پخ ها استفاده می شود. دلایلی از جمله کاهش آسیب پذیری گوشه ها، سهولت جاگذاری قطعه و محدودیت ابزار. در نرم افزار سالیدورکز، امکان ایجاد انواع پخ ها با استفاده از این دستور وجود دارد. برای مثال یک قطعه ساده مانند یک شفت طراحی میکنیم. سپس برای ایجاد پخ مستقیم (Chamfer)- دستور چمفر روی فلش آیکون بالا کلید کرده و گزینه مورد نظر را انتخاب می کنیم. پس از آن روی مقطع یا مقاطع مورد نظر کلید کرده و آنها را انتخاب می نماییم.

تصویر شماره 1 : دستور چمفر و انتخاب گوشه های مورد نظر - Solidworks chamfer

با استفاده از همین روش میتوان پخ های گرد(Fillet) نیز ایجاد نمود.

تصویر شماره 2 : ایجاد پخ گرد یا فیلت - Solidworks Chamfer

در هفته های آینده بخش های تکمیلی بیشتری را از دستور کاربردی چمفر سالیدورک  ارائه خواهیم داد.





Solidworks Feature training - Fillet and Chamfer

درس بیستم - آموزش فیچر سالیدورکز - دستور چمفر و پخ (پخ زدن و گرد کردن لبه)

بخش دوم

پس از آموزش اولیه دستورات فیلت و چمفر در سالیدورک در این هفته به جزئیات بیشتر این دستورات می پردازیم. موارد بیان شده در هفته گذشته علاوه بر پر مصرف ترین، ساده ترین حالت استفاده از این دستورات در طراحی یک قطعه نیز می باشد. حال آنکه به منظور طراحی سه بعدی برخی قطعات پیچیده تر، حالت های دیگری نیز برای این دستورات پیش بینی شده است. یک از این حالت ها گزینه Variable Radius برای دستور فیلت در Solidworks می باشد. با استفاده از این گزینه میتوان پخ گرد با شعاع متغیر بر روی یک ضلع ایجاد نمود.

تصویر شماره 1 : دستور فیلت (پخ گرد) با شعاع متغییر در سالیدورک

همچنین برای ایجاد چمفر یا پخ های مستقیم درسالید ورکس نیز روش دیگری وجود دارد. روش گفته شده در هفته گذشته برای ایجاد پخ های با زاویه 45 درجه و حالت انتخاب طول و زاویه بوده است. حالت دیگر تعیین میزان پخ با استفاده از بیان دو طول می باشد.

تصویر شماره 2 : ایجاد پخ با تعیین فاصله دو طرف سالیدورکس





Solidworks Feature training - Pattern

درس بیست و یکم - آموزش نمایه های سه بعدی سالیدورک

دستور آرایه ها - تکرار یک فیچر

همان گونه که در هفته گذشته عنوان شد، پس از آموزش دستورات اصلی ایجاد و کاهش حجم در سالیدورک، به دستورات کمکی پرداخته می شود. این نکته نیز اشاره شد که بدون این دستورات نیز امکان رسیدن به نتیجه مشابه وجود دارد اما این نتیجه مطلوب، با استفاده از این دستورات بسیار راحت تر و در زمان کمتر بدست می آید.

یک از این دستورات کمکی در بخش نمایه ها و محیط سه بعدی سالیدورکز، سری دستورات Pattern یا آرایه است. با استفاده از این دستور میتوان یک یا چند ویژگی و حجم ایجاد شده را بصورتی مشخص مشابه سازی نمود. اولین نوع این دستور که آموزش داده می شود Linear Pattern (آرایه خطی) است. برای استفاده از این دستور در سالیدورکس ابتدا روی آیکون آن کلیک میکنیم. سپس گزینه Linear Pattern را انتخاب می کنیم.

تصویر شماره 1 : ایجاد یک مدل و چند ویژگی برای دستور آرایه خطی در سالیدورکس

پس از انتخاب دستور پترن سالید ورک، در بخش سمت راست تصویر ویژگی های دستور نمایان می شود. در بخش اول جهت تکرار در اولین راستای مورد نظر، فاصله طولی هر آرایه و تعداد تکرار باید مشخص شود. در بخش دوم نیز مانند بخش اول جهت تکرار در دومین راستای مورد نظر(در صورت تمایل)، فاصله عرضی هر آرایه و تعداد تکرار در عرض مجددا باید مشخص شود. پس از آن با مشخص کردن ویژگی ها برای تکرار، این دستور را اجرا می کنیم.

تصویر شماره 2 : دستور آرایه خطی و بخش های اصلی آن

 در قسمت Instances to skip می توان یک یا چند آرایه را بصورت انتخابی حذف نمود.

تصویر شماره 3 : حذف برخی از آرایه ها Solidworks Pattern با دستور Instances to skip





Solidworks Feature training - Circular Pattern

درس بیست و دوم - تدریس فیچر سالیدورک

دستور پترن دورانی

در هفته گذشته با کاربرد دستور آرایه یا پترن در سالیدورکس آشنا شدیم. همچنین دستور آرایه خطی را آموزش دادیم. در این هفته دستور آرایه مدور را آموزش می دهیم. برای اجرای دستور پترن دایره ای در سالیدورک، مانند دستور آرایه خطی روی فلش دستور پترن کلیک کرده و گزینه Circular Pattern را انتخاب می کنیم. سپس از درخت طراحی فیچر یا فیچر هایی را که می خواهیم تکرار شود انتخاب می کنیم.

تصویر شماره 1 : آموزش دستور پترن دورانی در سالیدورک

در ادامه محور دورانی برای پترن مدور باید مشخص شود. لازم است دقت کنید که در صورت انتخاب گزینه Equal Spacing تمام ویژگی های انتخاب شده بصورت مساوی در یک دایره کامل (360 درجه) تکرار می شوند. در غیر این صورت، باید تعداد و فاصله زاویه ای بین تکرار ها مشخص شود.

تصویر شماره 2 : نتیجه دستور آرایه دایره ای - Solidworks circular pattern





Solidworks Feature training - Mirror

درس بیست و سوم- تدریس فیچر سالیدورک

دستور میرور در سالیدورکس - تقارن

یکی از مهمترین دستور های بخش Pattern Solidworks، دستور Mirror - میرور یا تقارن است. همانطور که از نام آن مشخص است، از این دستور برای ایجاد یک کپی از یک یا چند دستور یا ویژگی در سالیدورکس استفاده می شود. برای اجرای این دستور مشابه سایر دستورات آرایه از گزینه های موجود در زیر فلش دستور Pattern، دستور میرور یا کپی متقارن را انتخاب میکنیم.

تصویر شماره 1 : دستور Mirror یا آینه در بخش فیچرز سالید ورک

در قسمت اول لازم است تا صفحه ای را که قرار است یک یا چند ویژگی نسبت به آن آینه شوند و سپس ویژگی یا ویژگی های مختلف را انتخاب می کنیم. همانگونه که در تصویر شماره 1 مشاهده می شود، یک اکسترود، صفحه تقویتی (که در هفته های آینده توضیح داده می شود)، آرایه دایره ای، اکسترود کات و پخ همگی انتخاب و نسبت صفحه Right plane تصویر شده اند.

تصویر شماره 2 : نتیجه دستور تقارن در سالیدورکس

در قسمت اول دستور میرور سالیدورکز، لازم است تا صفحه ای را که قرار است یک یا چند فیچر یا ویژگی نسبت به آن آینه شوند را انتخاب نموده و سپس فیچر های مورد نظر جهت کپی متقارن را انتخاب می کنیم. همانگونه که در تصویر شماره 1 مشاهده می شود، یک اکسترود، صفحه تقویتی (که در هفته های آینده توضیح داده می شود)، آرایه دایره ای، اکسترود کات و پخ همگی انتخاب و نسبت صفحه Right plane از درخت طراحی سالیدورک تصویر شده اند.





Solidworks Feature training - Rib

درس بیست و  چهارم - آموزش فیچر سالیدورک

دستور صفحه تقویتی - Rib

در بخش های قبل آموزش سالیدورک - سالیدورکز قسمت فیچر و نمایه، توضیحاتی در خصوص دستورات بخش Pattern یا آرایه ها داده شد. البته بخش آرایه ها میتواند فصل کاملی از یک کتاب را به خود اختصاص دهد که در این توضیحات نمی گنجد. با این وجود تلاش ما این بوده است تا بخش اصلی این دستورات را به اختصار و به گونه ای که مورد کاربرد حداکثر کاربران نرم افزار سالیدورک باشد، بیان کنیم. در این هفته به دستور Rib یا صفحات تقویتی در سالید ورک پرداخته می شود. برای ایجاد صفحه تقویتی که محمولا بین دو بدنه عمود بر هم ایجاد می شود، ابتدا صفحه ای مورد نظر را تعریف می کنیم. در این صفحه در صورتی که دو ضلع یک مثلث را بدنه های مورد نظر عمود بر هم تشکیل داده باشند، میتوان با ترسیم و معین کردن یک پاره خط، صفحه تقویتی را تعریف کرد.

آموزش فیچر، دستور Solidworks rib -1

تصویر شماره 1 : ایجاد یک اسکچ برای صفحه تقویتی با استفاده از یک پاره خط در بخش نمایه های سه بعدی سالیدورکز

پس از تعریف صفحه، به بخش Features  بازگشته و گزینه Rib را انتخاب میکنیم. در این بخش جهت ایجاد صفحه، ضخامت صفحه، جهت ادامه از طرفین، کانتورها و ... قابل انتخاب و تنظیم است.

تنظیمات دستور سالیدورک ریب(تقویتی)

تصویر شماره 2 : تنظیمات دستور Rib



باید توجه داشت که جهت دستور Rib در سالیدورک همیشه به سمت بدنه موجود باشد.

آموزش دستور Rib Solidworks

تصویر شماره 3 : نتیجه دستور Rib Solidworks







Solidworks Feature training - Hole wizard

درس بیست و  پنجم- آموزش نمایه ها در سالیدورکس

ابزار سوراخ زنی سالیدورک - Hole wizard

در حالت معمولی برای مدلسارزی عملیات سوراخکاری در نرم افزار سالیدورک باید ابتدا یک اسکچ کشید، سپس جای آن اسکچ را که در واقع پروفیل سوراخ می باشد توسط عملیات کات اکسترود و یا ریوالو کات خالی کرد. در ادامه و در صورتی که این سوراخ دارای رزوا هم باشد، باید توسط دستور Solidworks Cosmetic Thread آن را بصورت نمایشی ایجاد کرد.

 دستورHole wizard در نرم افزار Solidworks تمام این پروسه ها را در یک دستور گنجانده است. این دستور که با آیکون زیر در نوار ابزار Features در دسترس است، علاوه بر امکان مدلسازی انواع عملیات سوراخکاری (شامل مته مرغک، مته های معمولی، سوراخ های داول و ...) تمام استاندارد های رایج را نیز در خود گنجانده است. پس از کلیک بر روی آیکون دستور، در قسمت اول مشخصات و ویژگی های عملیات سوراخکاری را تعیین میکنیم. این بخش شامل نوع شماتیک سوراخ، استاندارد، نوع رزوه و عملیات مخصوص، سایز، عمق و در نهایت آپشن های نمایشی است. بخش بعدی محل قرارگیری سوراخ و یا سوراخ ها تعیین می شود.





تصویر شماره 1 : دستور Hole wizard و آپشن های مختلف آن







Solidworks Feature training

درس بیست و  ششم - آموزش نمایه ها سالیدورک

دستور پوسته در سالیدورکز  - Solidworks Shell

دستور Shell یا پوسته سالیدورک همانگونه که از اسم آن مشخص است، برای تبدیل یک مدل توپر به یک پوسته با ضخامت مشخص استفاده می شود.

برای مثال نیاز دارید یک بطری شیر یا یک قمقمه طراحی کنید. روش اول طراحی و ایجاد تمامی ویژگی ها بصورتThin Features Solidworks است. اما در صورتی که تعداد ویژگی ها زیاد شود، اجرای این دستورات با مشکلاتی مواجه خواهد شد و گاها بسیار زمان بر خواهد بود. راه حل دیگر ایجاد یک بدنه توپر بصورت یک پارچه در سالید ورکز و استفاده از دستور پوسته است. برای استفاده از این دستور، فرض  میکنیم قطعه مورد نظر تو پر باشد و آن را توسط دستوراتی که تاکنون آموزش داده شده ایجاد می کنیم. پس از تکمیل مدل دستور Shell  را انتخاب و روی سطوحی که میخواهیم خالی باشد کلیک می کنیم.



تصویر شماره 1 : دستور shell سالیدورکس و گزینه های آن

در این بخش گزینه هایی از جمله ضخامت دیواره، ایجاد پوسته به بیرون، پیش نمایش و ضخامت متغیر وجود دارد. چنانچه برای مثال لازم است تا ضخامت کف بطری یا محل رزوه های آن بیشتر از ضخامت بقیه قسمت ها باشد، از بخش ضخامت متغیر استفاده می کنیم.



 تصویر شماره 2 : نمای برش داده شده از پوسته ایجاد شده توسط دستور Solidworks Shell







Solidworks Feature Tutorial - Wrap

درس بیست و  هفتم- آموزش نمایه ها سالیدورکس

دستور لفاف در سالید ورک  - Solidworks Wrap

دستور Wrap یا لفافه، از جمله دستورهای کمکی بخش فیچر سالیدورکز و مانند دستور پوسته (Shell) است. با استفاده از دستور لفافه، تصویر یک اسکچ را بر روی یک سطح بصورت برجسته و یا فرو رفته می توان حکاکی کرد.  برای مثال نیاز دارید روی مدل سه بعدی یک بطری شیر که در سالیدورکس ترسیم شده، نام شرکت خود را بصورت برجسته مدل کنید.

برای این کار پس از ایجاد مدل اولیه  وقبل از اجرای دستور پوسته –Solidworks Shell – در سالیدورک روی یکی از صفحات هم راستای محور منحنی، اسکچ مورد نظر را می کشیم. نحوه ایجاد نوشته و متن قبلا توضیح داده شده است. سپس از حالت اسکچ سالیدورکز خارج شده و از بخش Features دستور Wrap را اجرا میکنیم. با انتخاب اسکچ مورد نظر، سایر گزینه های قابل انتخاب نمایان می شود. در این بخش دو گزینه اصلی Emboss و Deboss نمایانگر جهت لفافه یا همان ایجاد برجستگی و یا فرو رفتگی است. در بخش دیگر میزان فاصله فرو رفتگی یا برجستگی از سطح قابل تعیین است.



تصویر شماره 1 : دستور Wrap و آپشن های مختلف آن در سالیدورکس





 تصویر شماره 2 : نمای برش داده شده پس از اجرای دستور Solidwork wrap



۲ نظر موافقین ۱ مخالفین ۰
محمد قربانعلی بیک

آموزش اسکچ سالیدورکز - Solidworks

آموزش ترسیم دو بعدی یا اسکچ(Sketch) در سالیدورکز(سالیدورکس)

Solidworks sketch training and tutorial

هدف ما از تهیه این صفحه وبلاگ، آموزش رایگان بخش اسکچ نرم افزار سالیدورک(سالید ورکز) به صورت مصور و گام به گام و به زبان فارسی است. این آموزشها به صورت هفتگی بروز رسانی خواهد شد و نهایتا به آموزش پیشرفته سالیدورک خواهد رسید.

شایان ذکر است کلیه این مطالب توسط شرکت آراکو تدوین و گردآوری شده است و در صورت استفاده از آنها باید مرجع مطالب(شرکت آراکو و آدرس سایت) ذکر گردد. لطفا توجه بفرمائید که اگرچه کلیه این مطالب به صورت رایگان در اختیار شما سروران قرار داده شده است، اما با توجه به حوزه کاری ما که طراحی و مهندسی معکوس است، از ارائه خدمات رفع اشکال سالیدورک و حل مشکلات نرم افزاری به صورت تلفنی و پیامکی معذوریم.

Solidwork lesson



درس اول آموزش اسکچ - Solidworks sketch training 1

مفاهیم رنگ ها در بخش اسکچ سالیدورکز

در بخش اول آموزش گام به گام نرم افزار سالیدورک به این نکته اشاره می کنیم که هنگام رسم اسکچ در سالیدورک هر یک از ترسیم ها به رنگهای مشخصی در می آیند. این رنگ ها تعاریف مشخصی دارد و عدم توجه به این رنگ ها مشکلاتی را در حین مدلسازی ایجاد می کند.

رنگهای اصلی اسکچ ها در سالید ورک عبارتند از :

آبی : مفهوم این رنگ مقید نبودن نمایه رسم شده(نقطه، خط، کمان و ...) می باشد.برای مقید کردن نمایه ها باید آنها را اندازه گذاری نمود.

مشکی : مفهوم این رنگ مقید بودن نمایه رسم شده و ثابت بودن مکان آن نسبت به مبدا مختصات می باشد.

زرد : مفهوم این رنگ مغایرت بین قیود و یا ابعاد داده شده است.

قرمز : مفهوم این رنگ غیر قابل حل بودن شکل به توجه به ابعاد و قیود داده شده است.

قهوه ای : مفهوم این رنگ رفرنسی است که اکنون وجود ندارد.

باید توجه داشت که اسکچ در حالتی از نظر مهندسی صحیح می باشد که بدون استفاده از قید فیکس، به رنگ مشکی در آمده باشد.

برای مشاهده ادامه آموزش های اسکچ سالیدورکس از طریق فلش زرد رنگ در قسمت بالا و سمت چپ، به ادامه مطلب مراجعه فرمائید.



کتاب (جزوه) آموزش سالید ورک فارسی PDF- بخش اسکچ Sketch



دانلود(جزوه) تمرین سالیدورکز PDF - بخش اسکچ - Solidworks Sketch Training







انجام کلیه پروژه های طراحی و مدلسازی سالیدورک

سیمولیشن و شبیه سازی سالیدورکس

برگزاری دوره های آموزش سالید ورک (سالیدورکز) سازمانها

انجام پروژه صنعتی Solidworks

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز : https://www.aparat.com/araco.ir

۱ نظر موافقین ۱ مخالفین ۰
محمد قربانعلی بیک

آموزش اندازه گذاری در سالیدورک(سالیدورکز)

آموزش اندازه گذاری و اندازه گیری ارزیابی سالیدورکس، بخش اول

Solidworks Evaluate Tutorial - Part 1

یکی از مهم ترین نیاز ها که در بخش اسمبلی سالیدورکز پیش می آید و بخصوص در مجموعه های بزرگ با تعداد قطعات زیاد بیشتر اهمیت پیدا می کند، اندازه گیری است. استفاده از ابزارهای بخش ارزیابی سالیدورک باعث می شود خطاهای احتمالی که در بخش ساخت و مونتاژ ممکن است پیش بیاید، در بخش مرحله طراحی و مدلسازی مشاهده شده و نسبت به رفع آن اقدام گردد. برای مثال قسمتی از یک دستگاه که توسط بخش شما و با نرم افزار سالید ورک طراحی شده، باید با چند قسمت دیگر از دستگاه که توسط گروه های دیگر طراحی شده بصورت یک مجموعه واحد مونتاژ شود. بخش شما مسئول طراحی موتور بوده است. اما این موتور یک مجموعه جدا نیست. بلکه باید توسط دسته موتورها به شاسی متصل شده و مختصات آن بگونه ای باشد که در هنگام کوپل به جعبه دنده نیز مشکلی پیش نیاید. از طرف دیگر لازم است تا اطلاعات لازم در خصوص وزن، مرکز جرم و ممان اینرسی در صفحه های مختصات را داشته باشید. برای بدست آوردن این اطلاعات کافی است تا وارد پنجره Solidworks Evaluate در بخش اسمبلی سالیدورکس شوید. گزینه های بسیار زیادی در این بخش وجود دارد. از ارزیابی های اولیه ابعادی تا بررسی تداخل و حتی شبیه سازی و سیمولیشن مقدماتی سالیدورک. برای بدست آوردن اطلاعات جرم، مرکز ثقل و ممان اینرسی کافیست روی Mass properties  کلیک شود. تمام اطلاعات مورد نیاز در یک پنجره نمایش داده خواهد شد. در این پنجره همچنین امکان انتخاب واحد ها نیز وجود دارد.

اندازه گیری وزن و جرم در سالیدورک

اندازه گیری مشخصات جرم،حجم و ممان یک مجموعه از پنجره Mass Properties در Solidworks

برای بدست آوردن مشخصات ابعادی، فاصله و یا زاویه دو سطح، ضلع، نقطه، دایره و ... از دستور Measure یا اندازه برداری سالید استفاده میشود. روی آیکون این دستور کلیک کنید. پنجره کوچکی باز می شود. در این حالت نشانگر موس بشکل یک متر تغییر پیدا می کند. چنانچه فاصله بین دو استوانه یا سوراخ را بخواهیم، با کلیک کردن بر روی سطح دو استوانه این اندازه مشخص می شود. همچنین در این بخش آپشنی برای انتخاب وضعیت اندازی گیری وجود دارد. فاصله مرکز تا مرکز، حداقل فاصله، حداکثر فاصله و ... قابل تعیین است.

اندازه گرفتن فاصله ها در سالید ورک

دستور اندازه گیری فاصله و آپشن های قابل انتخاب در سالیدورکز



مهندسی معکوس و بومی سازی تجهیزات و ماشین آلات با سالیدورکز

انجام کلیه پروژه های طراحی و مدلسازی سالیدورک

برگزاری دوره های آموزش سالید ورک (سالیدورکز) سازمانها

انجام پروژه صنعتی Solidworks

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز : https://www.aparat.com/araco.ir





آموزش اندازه گذاری و اندازه گیری (ارزیابی) سالیدورکز – بخش دوم

Solidworks Evaluate Training - Part 2

پیش تر اشاره شد که نرم افزار سالیدورک که یک نرم افزار نسل پنجم طراحی به کمک کامپیوتر است، بسیار فراتر از یک نرم افزار طراحی قطعات و مجموعه ها عمل می کند. برای مثال در نرم افزار Solidworks امکاناتی برای سیمولیشن هرچه بهتر قطعات و مجموعه ها با دنیای واقعی و بالا بردن دقت نتایج نهایی وجود دارد. برای مثال در ساخت یک مجموعه، معمولا پیش نخواهد آمد که سطح دو قطعه جامد درون یکدیگر فرو رود و تداخل داشته باشند. نرم افزار سالیدورک این امکان را به شما می دهد که پس از اسمبل یک مجموعه، تداخل قطعات را چک کنید. این آپشن از طریق گزینه Interference Detection در بخش Evaluate در دسترس می باشد. با زدن این گزینه و باز شدن پنجره در ابتدا کل اسمبلی مونتاژ شده در سالید ورک بصورت پیش فرض انتخاب می گردد. در صورت تمایل امکان انتخاب دو یا چند قطعه وجود دارد. با زدن گزینه Calculate تداخل قطعات محاسبه و در بخش Results نمایش داده می شود.

فرو رفتن پارت ها در اسمبلی سالیدورکز

روش مشخص کردن محاسبه تداخل قطعات در بخش Solidworks Interference Detection





آموزش اندازه گذاری و اندازه گیری (ارزیابی) سالید ورکز – بخش سوم

Solidworks Evaluate Training - Part 3

در بخش قبلی در خصوص یکی از بخش های بسیار مهم در ارزیابی طرح مطالبی بیان شد. اشاره شد که پس از تکمیل اسمبلی مورد نظر، امکان محاسبه و مشاهده قطعاتی که با هم تداخل دارند با استفاده از Interference Detection وجود دارد. در صورتی که قطعات با هم تداخل داشته باشند، در هنگام مش بندی و تحلیل های استاتیکی و سیمولیشن سالید ورکز مشکل بوجود خواهد آمد. در بخش Evaluate قسمت دیگری برای ارزیابی طراحی و پیش بینی نتایج حاصل در دنیای واقعی وجود دارد. برای مثال فرض کنید یک پیچ قرار است دو قطعه را به هم متصل نماید. بدون شک در زمان ساخت لازم است تا بین بدنه پیچ و سوراخ قطعات، لقی (Clearance) وجود داشته باشد تا قطعات بدون مشکل بتوانند از درون هم عبور کنند. برای این منظور بخش جداگانه ای با نام Clearance Verification وجود دارد. برای بررسی لقی قطعات در سالیدورکس، پس از اجرای دستور از طریق کلیک روی آیکون آن، قطعات مورد نظر را انتخاب می کنیم. سپس مقدار حداقل لقی را مشخص و در نهایت روی گزینه Calculate کلیک می کنیم.

محاسبه مقدار لقی در سالیدورک

 اجرای دستور Clearance Verification

چنانچه مابین تمامی قطعات انتخاب شده لقی مورد نظر وجود داشته باشد، در بخش Results هیچ قطعه ای نمایش داده نمی شود. اما اگر بین قطعات مختلف این لقی رعایت نشده باشد، خطا ها بصورت جفت جفت قطعات در این بخش از نرم افزار سالیدورکس قابل بررسی است.

مقدار لقی در Solidworks assembly

بررسی لقی بین قطعات بصورت جفت جفت در قسمت Results





آموزش اندازه گذاری و اندازه گیری (ارزیابی) سالیدورکس – بخش چهارم

Solidworks Evaluate Training - Part 4

آخرین دستوری که در بخش ارزیابی سالیدورک اسمبلی آموزش داده می شود، دستور Hole Alignment یا هم مرکزی سوراخ ها است. در زمانی که تعدادی قطعه باید با استفاده از اتصالاتی مانند پرچ یا پیچ روی هم مونتاژ شوند، لازم است تا از هم راستا بودن تمامی سوراخ ها با دقت مورد نظر اطمینان حاصل شود. برای این منظور دستور Hole Alignment Solidworks را اجرا میکنیم. در صورتی که هیچ قطعه ای انتخاب نشده باشد، کل اسمبلی سالیدورک بصورت پیش فرض در قسمت Selected Components نمایش داده می شود. در صورت تمایل به بررسی چند قطعه خاص، می توان با انتخاب آنها در این قسمت کار را ادامه داد. سپس میزان تلرانس قابل قبول هم محوری در Hole center deviation تعیین شده و با کلیک کردن بر روی Calculate، نتیجه در قسمت Results نمایش داده می شود. چنانچه تلرانس هم محوری تمامی سوراخ های قطعات انتخاب شده در محدوده مورد نظر باشد، No Misaligned Holes به نمایش در می آید.

 اجرای دستور Hole Alignment

۱ نظر موافقین ۱ مخالفین ۰
محمد قربانعلی بیک

آموزش طراحی شاسی و استراکچر در سالید ورکز

آموزش پیشرفته طراحی سازه، استراکچر و شاسی در سالیدورکس

آموزش اسکچ سه بعدی سالیدورک - سالیدورکز

Solidworks Structural member and weldment tutorial Farsi - Persian - Part 1

در سری جدید آموزش پیشرفته نرم افزار سالیدورکز - سالیدورک، می خواهیم یکی دیگر از بخش های کاربردی نرم افزار سالیدورک(Solidworks) را آموزش دهیم. بخشSolidworks Weldments که به عنوان Solidworks Structural Member نیز شناخته می شود.

محیط طراحی شاسی سالیدورکز (سالیدورک)

همانگونه که در بخش آموزش ورقکاری یا شیت متال سالیدورک متوجه شده اید، این نرم افزار در تعدد محیط های اصلی کاری محدود است (Part, Assembly, Drawing) اما این محدودیت در محیط های کاری باعث محدودیت در توان مدلسازی و طراحی و تحلیل نشده است، بلکه صرفا در جهت سهولت کار با نرم افزار سالیدورک است. برای طراحی استراکچر که با استفاده از جوشکاری پروفیل های آماده ساخته می شوند، در سالیدورکز مانند ورق کاری، مدلسازی سطح و بسیاری دستورات دیگر، پنجره مخصوصی وجود دارد. پنجره مخصوص به طراحی شاسی و استراکچر در داخل محیط part تعریف می شود و امکانات لازم را در اختیار شما قرار می دهد. برای طراحی استراکچر و سازه هاس پروفیلی و جوشکاری ابتدا لازم است مروری بر نحوه کشیدن اسکچ های سه بعدی داشته باشیم.



آموزش مقدماتی رسم اسکچ سه بعدی در سالیدورک

به یاد دارید که برای کشیدن اسکچ دو بعدی در سالیدورکز لازم است یک صفحه انتخاب شود. اما برای کشیدن اسکچ سه بعدی نیازی به انتخاب صفحه مختصات نیست. در نوار ابزار اصلی به تب اسکچ رفته و از فلش زیرین گزینه اسکچ، روی 3D Sketch  کلیک کنید. سپس روی یکی از المان های هندسی کلیک نموده و شروع به کشیدن یا درگ نمایید. همانطور که می بینید در کنار نشانگر موس دو حرف از سه حرف X,Y,Z نمایش داده می شوند که این دو حرف نشاندهنده صفحه ای است که اسکچ سه بعدی سالیدورک در آن ایجاد می شود.

آموزش رسم اسکچ سه بعدی در سالیدورک

تصویر شماره 1: کشیدن اسکچ در محیط اسکچ سه بعدی - Solidworks 3D Sketch

شما می توانید با زدن کلید Tab در صفحه کلید، به سرعت صفحاتی که اسکچ سه بعدی سالیدورک در آن ها کشیده می شود را عوض کنید. برای اینکه بتوانید در این محیط، اسکچ مقیدی داشته باشید، علاوه بر اندازه اسکچ، باید راستای آنها را نیز مشخص کنید. برای مشخص کردن این گزینه کافی است روی هر خط کلیک کنید. در بخش Add Relations سه گزینه جدید ملاحظه خواهید کرد: Along X,Y,Z  که در صورت انتخاب هر یک، خط در راستای مشخص شده قرار می گیرد.

روش تغییر صفحات ترسیم در Solidworks 3D sketch

تصویر شماره 2 : تغییر صفحات رسم در اسکچ سه بعدی سالیدورک



دانلود جزوه آموزش طراحی سازه، استراکچر و شاسی در سالیدورک (سالیدورکز) Solidworks Structural and Weldment





نحوه دانلود پروفیل های ساختمانی و مقاطع استاندارد در نرم افزار سالیدورک

How to add new profiles into Solidworks structural member library

پیش از ادامه آموزش های طراحی شاسی و سازه در سالیدورک (Solidworks Weldment & Structural member)، لازم است به یکی از سوالات متداول در خصوص مقاطع موجود و یا اضافه کردن یک پروفیل دلخواه به کتابخانه نرم افزار بپردازیم.

اضافه کردن پروفیل در سالیدورکس

نحوه اضافه کردن پروفایل و مقاطع استاندارد به سالیدورک

همانگونه که میدانید در قسمت جوشکاری و طراحی شاسی سالیدورک، پروفیل ها و مقاطع ساختمانی و صنعتی مانند تیر آهن، نبشی، لوله، قوطی و مواردی از این قبیل وجود دارد. تعدادی از این مقاطع پس از نصب نرم افزار به صورت پیش فرض در بخش استراکچر، وجود دارند ولی تعداد و تنوع این مقاطع و پروفیل ها محدود است. با توجه به این مساله که یک طراح در نرم افزار سالیدورکز برای مدلسازی یک سازه و یا استراکچر دستگاه نیاز به تنوع بیشتر مقاطع و پروفیل های صنعتی دارد، در این قسمت توضیحاتی را در خصوص نحوه دانلود پروفیل های استاندارد و مقاطع را در نرم افزار سالیدورک ارائه می کنیم. برای اضافه کردن پروفیل های استاندارد طبق توضیحات و تصاویر ذیل عمل کنید.

برای اضافه کردن پروفیل ها و مقاطع صنعتی به سالیدورک ابتدا باید به دیزاین لایبرری (Solidworks Design library) در قسمت سمت راست صفحه اصلی نرم افزار مراجعه کنید. سپس وارد قسمت Solidworks Content شده و پوشه Weldments را انتخاب نمایید.
پس از این مرحله با استفاده از کلید کنترل به همراه کلیک (Control + Click) روی استاندارد موردنظر، عملیات دانلود شروع خواهد شد. در این قسمت لازم است آدرس یک فولدر دلخواه مانند دستکتاپ را که فایل زیپ شده در آن ذخیره میشود را وارد نمایید. در این مرحله باید اتصال شما به اینترنت برقرار باشد.
در ادامه و پس از اتمام دانلود، فایل زیپ شده را باز کرده و فولدر داخل آن را در پوشه نرم افزار سالیدورک طبق آدرس ذیل کپی کنید. آدرس ذیل به صورت پیش فرض بوده و در صورتیکه زمان نصب سالید ورک، نرم افزار را در پوشه دیگری ذخیره کرده باشید، این آدرس تغییر می کند.
C:\Program Files\SolidWorks Corp\SOLIDWORKS\lang\english\weldment profiles

پس از کپی کردن این فولدر و انتخاب گزینه Replace ، پروفیل های جدید و مقاطع استاندارد سالید ورک در دسترس خواهد بود. مراحل ذکر شده به ترتیب در تصاویر ذیل قابل مشاهده است.

افزودن پروفیل جدید به سالیدورک و ورود به کتابخانه طراحی

تصویر ورود به دیزاین لایبرری سالیدورکس



انتخاب پروفیل و اضافه کردن مقاطع آماده به سالیدورکز

انتخاب پروفیل و مقاطع موزد نظر جهت دانلود از سایت Solidworks



انتخاب و یا ایجاد پوشه مورد نظر برای ذخیره مقاطع و پروفیل های نبشی و تیر آهن به سالیدورک

انتخاب پوشه مورد نظر برای ذخیره مقاطع و پروفیل در سالیدورک



ذخیره مقاطع پروفیل استاندارد برای نرم افزار سالیدورک



پوشه ذخیره مقاطع استاندارد در سالیدورکس



اضافه کردن تیر آهن، ناودانی و نبشی و پروفیل به سالیدورک



اضافه کردن پروفیل نبشی به سالیدورکز - 8



افزودن پروفیل ناودانی برای سالیدورک - 9



دانلود پروفیل استاندارد در سالیدورکز - 10

جهت مطالعه ادامه آموزش رایگان فارسی طراحی شاسی Solidworks، با کلیک بر روی فلش زرد رنگ بالای مطلب، به مطالعه ادامه درس ها اقدام کنید.



آموزش ساخت پروفیل دلخواه در بخش طراحی شاسی و استراکچر سالیدورک(Solidworks)

Creating custom weldment and structural member profile in Solidworks-Tutorial

یکی از سوال هایی که برای بسیاری از کاربران نرم افزار سالیدورکز ایجاد می شود این است که چطور می توان یک مقطع پروفیل دلخواه را به کتابخانه سالیدورکس اضافه کرد و در موارد نیاز از آن در بخش طراحی سازه و شاسی استفاده کرد. در این آموزش به صورت تصویری و گام به گام به شما توضیح می دهیم چطور مقطع ساختمانی یا پروفایل شخصی خود را در سالید ذخیره کنید.

در ابتدا یک صفحه جدید باز کنید و بر روی یکی از صفحات آن اسکچ مقطع پروفیل را ترسیم کنید. لازم به توضیح است که برای ترسیم مقطع مورد نظر، بهتر است مبدا مختصات را در نقطه ای مناسب در نظر بگیرید. پس از رسم قسمت بیرونی پروفیل می توانید با استفاده از دستور Solidworks sketch offset ضخامت یا به اصطلاح گوشت پروفیل را هم تعریف کنید.

در تصویر زیر نمونه فرضی از اسکچ یک پروفیل برای اضافه کردن به کتابخانه سالیدورک نشان داده شده است.

رسم پروفیل و مقطع جدید برای اضافه کردن به Solidworks

رسم یک پروفیل دلخواه و شخصی در محیط سالیدورک اسکچ

پس از رسم کردن پروفیل، از اسکچ خارج می شویم و در درخت طراحی، اسکچ رسم شده را انتخاب می کنیم. سپس دستور Save as را اجرا می کنیم. در این مرحله، نام پروفیل مورد نظر را وارد کرده ولی پسوند ذخیره را به Lib Feat Part یا همان فرمت *.sldlfp تغییر می دهیم و فایل را در آدرس زیر ذخیره می کنیم.

ذخیره یک اسکچ برای استفاده به عنوان مقطع استراکچر و شاسی در سالید

ذخیره اسکچ پروفیل ساختمانی دلخواه با فرمت sldflp در سالیدورکس

install_dir\lang\language\weldment profiles

لازم به ذکر است که پس از مراجعه به آدرس بالا، باید یک فولدر دلخواه برای ذخیره پروفیل مورد نظر ایجاد کنید. معمولا install_dir یا محل نصب نرم افزار سالیدورکس در آدرس C:\Program Files\SolidWorks Corp\SOLIDWORKS قرار دارد . البته این مساله به آدرسی که زمان نصب برای نرم افزار سالیدورک انتخاب کردید بستگی دارد.

آدرس پیش فرض محل ذخیره ناودانی، نبشی، لوله، تیر آهن و مقاطع پروفیل در سالیدورک

آدرس محل ذخیره پروفیل شاسی ساخته شده در سالیدورکز

پس از کپی کردن فایل ذخیره شده با فرمت sldlfp در پوشه مورد نظر می توانید پروفیلی که خودتان رسم کردید را در بخش Solidworks weldment و با انتخاب گزینه Structural member مشاهده کرده و از آن در طراحی سازه و شاسی استفاده کنید.

استفاده از مقطع دلخواه در سالیدورک

استفاده از پروفیل شخصی و دلخواه در محیط طراحی شاسی و استراکچر سالیدورک(Custom profile in solidworks weldment/structural member)



انجام پروژه مدلسازی و طراحی سازه و شاسی فلزی با سالیدورک(Solidworks)

آموزش سازمانی طراحی شاسی و سازه در سالیدورک

شبیه سازی و تحلیل استاتیک شاسی و استراکچر در سالیدورکز

انجام پروژه مهندسی معکوس ماشین آلات و دستگاه صنعتی

انجام پروژه صنعتی سالیدورک (Solidworks)

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز :   https://www.aparat.com/araco.ir





۵ نظر موافقین ۳ مخالفین ۰
محمد قربانعلی بیک

آموزش تنظیمات سالیدورک(Solidworks)

آموزش پیشرفته سالیدورک، قسمت تنظیم ها و آپشن ها

Solidworks options training and tutorial

در این مطلب می خواهیم با بخش تنظیمات نرم افزار طراحی و مدلسازی سالیدورکز بیشتر آشنا بشویم و به حل بعضی از ایرادهای رایج در نرم افزار بپردازیم. همانطور که میدانید نرم افزار سالیدورکس(Solidworks) یکی از پرکاربردترین و قوی ترین نرم افزارهای کد، برای طراحی سه بعدی محصول و ایده ، مهندسی معکوس، مدلسازی سه بعدی و شبیه سازی و تحلیل است. برای استفاده حرفه ای از هر نرم افزار مهندسی باید با تنظیمات آن نرم افزار آشنا شد. آشنایی با تنظیمات Solidworks options and properties به ما کمک می کند که بتوانیم از قابلیت های آن بیشترین استفاده را ببریم. هدف شرکت آراکو از ارائه این آموزش ها، کمک به کاربران و طراحان فارسی زبان سالیدورک است.

آموزش تنظیمات سالید ورک به صورت حرفه ای

با توجه به گسترده بودن مطالب در بخش تنظیمات، در این مطلب سعی کردیم که هر بخش را به صورت یک درس مختصر جداگانه برای شما عزیزان توضیح دهیم. لطفا توجه بفرمائید که اگرچه کلیه این مطالب به صورت رایگان در اختیار شما سروران قرار داده شده است، اما با توجه به حوزه کاری ما که طراحی و مهندسی معکوس است، شرکت آراکو از ارائه خدمات رفع اشکال سالیدورک و حل مشکلات نرم افزاری به صورت تلفنی و پیامکی معذور می باشد. البته اگر مشکلی در بخش تنظیمات نرم افزار دارید و نتوانستید روش حل آن را در این مطالب پیدا کنید، می توانید از طریق ارسال مشکل در قسمت نظرات انتهای همین مطلب، پس از مدتی جواب سوال خود را دریافت کنید. در این بخش به ارائه توضیحات در خصوص آموزش تنظیمات نرم افزار سالیدورکس(سالیدورکز) می پردازیم.

Solidworks options training and tutorial

آموزش تنظیمات در سالیدورک، درس اول

با آنکه در هنگام اجرای برنامه سالیدورک برای اولین بار، مختصری از تنظیمات توسط کاربر انجام می پذیرد، ولی باید گفت بخش تنظیمات بسیار جامع تر و فراگیر است. اولین بخش از تنظیمات نرم افزار سالیدورکز که باید آموزش داده شود، مربوط به نوار ابزار است. همانگونه که در مطالب پیشین ملاحظه کردید، مهمترین و پر کاربرد ترین نوار ابزار، Command manager است. این نوار ابزار اکثر دستورات اصلی را در اختیار قرار می دهد. برای جابجایی آن کافی است روی یک قسمت خالی از نوار ابزار کلیک کرده و آن را درگ کنید (با نگه داشتن دکمه سمت چپ موس حرکت دهید). با این کار نوار ابزار اصلی از جای خود خارج می شود. در صورتی که روی قسمت بالایی آن کلیک و درگ کنید، در سه سمت صفحه نمایش (بالا، چپ و راست) فلش هایی در یک مستطیل ظاهر می شوند. با بردن موس به سمت فلش ها و رها کردن آن، نوار ابزار اصلی در آن سمت قرار می گیرد.

روش جابجا کردن نوار ابزار اصلی دستورات اسکچ و فیچر در محیط سالیدورک

تصویر جابجایی نوار ابزار اصلی در محیط نرم افزار سالید ورک

البته تعداد نوار ابزارهای نرم افزار Solidworks بسیار بیشتر از یکی است و بسیاری از دستورات نیز در قالب نوار ابزار اصلی Solidworks Command manager گنجانده نمی شود. با کلیک راست روی هر قست از نوار ابزار اصلی یا هر یک از نوار ابزارهای دیگر، پنجره ای باز می شود که تولبارهای مختلف در آن دیده می شود. با کلیک روی هر یک از نام های موجود در این لیست، نوار ابزار مختص آن در سالیدورکز باز می شود. البته تمامی این دستورات در بخش مختلف قابل دستیابی اند اما این تول بار - Solidworks Toolbar جهت افزایش سرعت کار با نرم افزار بکار می آید. در ابتدای این لیست نوار ابزار اصلی با نام Command manager و در زیر آن گزینه Use large buttons with text موجود است. با زدن یا برداشتن تیک اول نوار ابزار اصلی محو و سپس ظاهر می شود و با زدن و برداشتن گزینه دوم، حالت نمایش آیکون مربوط دستورات به صورت بزرگ و کوچک تغییر خواهد کرد.



طراحی و مهندسی معکوس قطعات و ماشین آلات صنعتی

انجام پروژه مدلسازی سه بعدی سالیدورک(سالیدورکز)

انجام پروژه شبیه سازی و سیمولیشن

رندرینگ و انیمیشن صنعتی با سالید ورک

انجام پروژه صنعتی در Solidworks

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو، فیلم فارسی آموزش سالیدورکز : https://www.aparat.com/araco.ir



آموزش تنظیم های سالیدورکس، نوار ابزارهای اصلی، درس دوم

Solidworks system options lessons

در درس گذشته در خصوص نوار ابزار اصلی سالیدورک (Solidworks Command manager) و نحوه ایجاد، حذف و یا جابجایی نوار ابزار ها توضیح داده شد. بدین تزتیب گفته شد که با کلیک راست روی یکی از نوار ابزارها امکان ایجاد نوار ابزار های دیگر وجود دارد. از پرکاربردترین Toolbar میتوان به نوار ابزار standard views و Reference Geometry اشاره نمود. همانگونه که ذکر شد دستورات موجود در این نوار ابزارها از طریق نوار ابزار اصلی سالیدورکز، کلید های میانبر و نوار فرمان ها قابل دستیابی است. اما با ایجاد این نوار ابزارهای کمکی، افزایش سرعت کار با نرم افزار سالیدورک برای کاربران حرفه ای امکان پذیر است. با کلیک بر روی تب Tools در منوی اصلی نرم افزار، و ورود به قسمت Customize دستورات مربوط به نوار ابزارها و میانبر ها بصورت کامل تر در اختیار کاربر قرار می گیرد. در تب Tool barsنوار ابزارهای مختلف، اندازه آیکن ها و اندازه فونت دستورات قابل تعیین است. سایر Tab های این قسمت امکانات دیگری برای سفارشی سازی آپشن های سالید در اختیار قرار می دهد. در این تب ها می توان دستورات هر نوار ابزار، نمایش قسمت های اصلی و تب ها، کلید های میانبر دستورات و بسیاری امکانات دیگر را تعریف و به دلخواه تغییر داد.

سفارشی کردن تنظیمات مربوط به نوار ابزار در سالید ورک

تصویر سفارشی سازی تنظیمات نوار ابزار های سالیدورک از طریق Customize

در این بخش همانگونه که ملاحظه می شود، پیش فرض هایی وجود دارد. برای مثال در قسمت Keyboard که مربوط به کلید های میانبر دستورات می شود، بصورت پیش فرض زدن کلید های Ctrl+S در نرم افزار Solidworks پروژه را ذخیره می کند. بسیاری از این کلید های میانبر – Solidworks short cut بصورت پیش فرض بگونه ای در نظر گرفته شده اند که با نرم افزار های دیگر مشابه باشند  مانند کلید هایی برای دستورات Open, Undo, Print, Copy, Paste, New و ... که در نرم افزار های دیگر CAD و حتی نرم افزار های عمومی به همین صورت تعیین شده اند. برای ایجاد کلید های میانبر جدید کافی است تا با کلیک کردن روی مستطیل روبرویی دستور، کلید یا مجموعه کلید های مورد نظر را وارد کنید. در صورتی که آن کلید یا کلید ها قبلا استفاده شده باشند، پیغامی برای اخطار به نمایش در می آید. بهتر است که کلید های میانبر پیش فرض سالیدورک را تغییر ندهید و برای ایجاد میانبر های جدید، از کلید ها و ترکیب های کلیدی جدید استفاده کنید.



آموزش تنظیمات سالیدورکس، تنظیمات اولیه سیستم در سالیدورک، درس سوم

Solidworks basic configuration lessons

طی مباحث گذشته در خصوص نحوه تنظیم، ایجاد و جابجایی نوار ابزار های مختلف توضیح داده شد. همچنین نحوه تغییر نوار ابزارها و تعریف کلید های میانبر گفته شد. در این جلسه در خصوص تنظیمات کلی سیستم توضیح داده می شود. در زمان اجرای نرم افزار Solidworks برای بار اول، واحد ها و سیستم استاندارد مورد نظر توسط نرم افزار پرسیده می شود. اما بسیاری از تنظیمات دیگر لازم است بیان شود. برای تنظیمات کلی سالیدورک با کلیک روی پنجره Tools از تب اصلی، گزینه Options که دقیقا زیر Customize قرار گرفته انتخاب می شود. پنجره باز شده (System options) خود دارای دو تب اصلی است. تب اول System Options تنظیمات کلی سیستم و تب دوم Document Properties مربوط به تنظیمات همان قسمت است و تنها برای قطعه، اسمبلی یا فایل موجود اعمال می شود. در تب اول که مربوط به تنظیمات سیستم است، آپشن های بسیاری قابل تعیین است. قسمت General مربوط به تنظیمات کلی سیستم، قسمت Drawing مربوط به محیط اسکچ دو بعدی است. توجه داشته باشید که با زدن تیک بسیاری از گزینه ها، ممکن است نمایش اسکچ کامل تر شود اما به همان اندازه شلوغ تر می شود. از سوی دیگر در صورتی که از قابلیت های سخت افزاری سیستم خود مطمئن نیستید، توصیه می کنیم تا جای ممکن نحوه نمایش جزئیات را که بخشی از آن در Display style است بصورت حالات ساده تر و با جزئیات کمتر انتخاب کنید.

تنظیمات عملکرد کلی سیستم در سالیدورک.

عکس تنظیمات سیستم سالیدورکز از طریق Solidworks System Options

در قسمت های دیگر امکانات بسیاری برای تنظیم نحوه نمایش، تنظیمات مختلف بخش اسکچ، طراحی قطعه، اسمبلی و ... وجود دارد که در درسهای بعدی به آن می پردازیم.



آموزش تنظیم سالیدورکز، انتخاب و تغییر واحد سالیدورک(سیستم متریک و ایمپریال)، درس چهارم

Solidworks Units Options trianing

در طراحی بسیاری از قطعات و تجهیزات در Solidworks ممکن است نیاز باشد تا واحد اندازه گیری متفاوتی انتخاب شود. البته بصورت کلی واحد طراحی در سیستم متریک میلیمتر، گرم و ثانیه (mm,g,s) است. واحد طراحی در زمان اجرای نرم افزار سالیدورکز برای اولین بار مشخص می شود. برای تغییر موقت این واحد، باید به تنظیمات پوشه Document Properties مراجعه شود. بدین ترتیب از دو طریق امکان دسترسی به واحدها وجود دارد. روش اول از مسیر تب Tools و قسمت Options وارد تب Document properties و وارد بخش Units می شویم. در روش دوم که روش میانبر است از طریق بخش پایین سمت راست پنجره نرم افزار سالیدورکس انجام می پذیرد. بدین صورت که فلش کناری مخفف واحد های انتخابی را در سیستم میلیمتر، گرم، ثانیه MMGS یا سایر واحد های پیش فرض مانند IPS واحد انگلیسی یا آمریکایی است زده و با کلیک روی Edit Document Units وارد پنجره اصلی می شویم.

تنظیم و تغییر واحد های اندازه گیری در سالید ورک

عکس نحوه دسترسی به تنظیمات تغییر واحد در سالیدورکس بصورت میانبر

پس از ورود به بخش تنظیم واحد در سالیدورک، همانگونه که ملاحظه می گردد چهار واحد پیش فرض وجود دارد.

- متر، کیلوگرم، ثانیه (MKS)

- سانتیمتر، گرم، ثانیه (CGS)

- میلیمتر، گرم، ثانیه (MMGS)

- اینچ، پوند، ثانیه (IPS)

همچنین گزینه Custom هم برای ایجاد واحد های انتخابی وجود دارد. با زدن این گزینه در هر بخش باید واحد مورد نظر خود را انتخاب و در نهایت کلید OK را بزنید. همانطور که گفته شد این تغییرات تنها در همین فایل اعمال می شود و سایر فایل ها با واحد های پیش فرض باز می شوند.

روش تنظیم واحد های اصلی در قسمت تنظیمات سالیدورکس

تصویر روش تنظیم واحد در سالیدورکز



تنظیمات سالیدورک، ستینگ مربوط پرش، اسنپ و موس در سالیدورکز، درس پنجم

Solidworks Mouse and Snap Setting Tutorial

تنظیمات پرش ها در نرم افزار سالیدورکس کمک فراوانی برای رسم سریع اسکچ می کند. پرش ها یا اسنپ (snap) موجب می شود زمانی که نشانگر موس به نقاط مشخص و یا زوایای خاص نزدیک می شوید، جهت سهولت کشیدن اسکچ، نشانگر موس به آن زاویه یا نقطه پرش کند. برای تنظیمات پرش یا اسنپ باید از طریق تب Tools وارد Options شوید و روی قسمت Sketch – Relations/Snap کلیک کنید. سه گزینه اول مربوط به فعال سازی اسنپ می شود. پس از فعالسازی اسنپ، تنظیمات مختلف آن قابل انجام خواهد بود. بدین ترتیب پرش های نشانگر موس در نقاطی مانند:

ابتدا و انتهای پاره خط / مرکز کمان / وسط خط / چهار نقطه محیط دایره / تقاطع / نقطه مماس

و در زاویه های:

موازی و عمود بر یک پاره خط / افقی و عمودی / زوایای تعریف شده در بخش زاویه (Angle) خواهد بود. برای مثال با تعیین زاویه پرش Snap Angle - 45 درجه، در هنگام ترسیم خطوط در محیط اسکچ سالیدورکز - Solidworks sketch، با نزدیک شدن به مضارب زاویه 45 درجه، نشانگر موس به زاویه مورد نظر پرش می کند.

تنظیمات مربوط به Snap در قسمت Solidworks setting

روش دسترسی به تنظیمات پرش ها یا اسنپ در تنظیمات و ستینگ سالیدورک

همچنین با زدن تیک گزینه Grid محیط اسکچ سالیدورکس بصورت یک صفحه شطرنجی در می آید. این صفحه شطرنجی مانند کاغذ شطرجی نقشه کشی، موجب ایجاد سهولت در کشیدن اسکچ خواهد شد.

در محیط سالیدورک بصورت پیش فرض ارتباط زوم و اسکرول موس عکس نرم افزار هایی مانند اتوکد است. یعنی با غلتاندن اسکرول موس به جلو، زوم به بیرون Zoom Out انجام می شود. برای برعکس کردن این روند کافی است به بخش View رفته و روی گزینه Reverse mouse wheel direction کلیک نمایید.

تغییر و تنظیم جهت اسکرول موس در بخش تنظیمات سالیدورک

روش تغییر جهت اسکرول موس در بخش Solidworks system options



آموزش تنظیمات عمومی سالیدورکز، درس ششم

Solidworks General options training

در این بخش از آموزش های پیشرفته و در قسمت Solidworks Options، روش جدیدی برای ورود به تنظیمات سالیدورک را آموزش می دهیم. برای دسترسی به بخش تنظیمات از نوار اصلی، روی آخرین آیکون سمت راست کلیک کنید. با این روش مستقیما وارد بخش Options و تنظیمات عمومی سالیدورکس می شوید. در بخش تنظیمات عمومی (General) گزینه اول برای لود آخرین فایل باز مانده در نرم افزار قبل از بستن است. با فعال کردن این گزینه، هر بار که نرم افزار را باز می کنید، آخرین فایل قبل از بستن آن، مجدد باز می شود. البته فعال کردن این گزینه موجب سنگین شدن Solidworks می شود. گزینه بعدی (Input dimension value) مربوط به نمایش قسمت Modify در محیط اسکچ است. گزینه single command per pick ابزار اندازه گذاری را پس از هر استفاده پاک می کند. سایر این گزینه ها کارهای زیر را انجام می دهد :

Use shaded face highlighting: صفحه انتخاب شده در مدل سه بعدی را بصورت خودکار رنگی می کند

Use system separator for dimensions: از علامت "." بصورت پیش فرض برای ممیز استفاده می کند

Use English language menus: در صورتی که در هنگام نصب برنامه محل پیش فرض را، جایی بجز کشور های انگلیسی زبان انتخاب کنید، با استفاده از این گزینه، زبان سالید ورک انگلیسی می شود.

Use English language feature and file names: مانند گزینه قبل برای استفاده از فایل های به زبان انگلیسی

Enable Confirmation Corner: برای تأیید هر عملیات در سالیدورک، علامت تیک (تأیید) و ضربدر (لغو) در گوشه سمت راست صفحه نمایش داده می شود.

Auto-show Property Manager: در هنگام انتخاب اندازه ها، اسکچ ها و ...، پنجره Property manager بصورت خودکار باز می شود.

Auto-size Property Manager when panels are split: تنظیم خودکار اندازه Property manager

Enable Feature Xpert: در هنگام ادیت قطعات در محیط اسمبلی سالیدورکز، بصورت خودکار آنها را فیکس می کند تا عملیات ویرایش با سهولت انجام شود.

Enable Freeze bar: در هنگام مدلسازی این امکان را به شما می دهد که بعضی عملیات را غیر قابل تغییر تعریف کنید تا در هنگام تغییر سایر ویژگی ها، برای بازسازی آن ویژگی یخ زده (غیر قابل تغییر) عملیات و پروسس توسط پردازنده مرکزی انجام نشود. برداشتن تیک این گزینه سرعت بازسازی مدل را (Rebuild) افزایش می دهد ولی ممکن است در بازسازی مدل، مشکلات بوجود آمده نمایش داده نشود یا بعضی از ویژگی های متغیر و وابسته به مدل تغییر نکنند.

When rebuild error occurs: در هنگام بازسازی مدل (Rebuild) و در صورت بروز خطا، سه انتخاب دارید:

Stop: عملیات را متوقف می کند تا خطا رفع شود.

Continue: بدون در نظر گرفتن خطا عملیات را ادامه می دهد.

Prompt: برای ادامه یا توقف عملیات پرسش می شود.

Show latest news feeds in task pane: آخرین آپدیت ها را نمایش می دهد. در صورتی که از نرم افزار کرک شده سالیدورک استفاده می کنید و بخش بروز رسانی را غیر فعال کرده اید، این گزینه نیز مفید نخواهد بود.

Enable sounds for SOLIDWORKS events: امکان تنظیم صدا و اعلان های مختلف برای تمامی هشدارها، تغییرات و سایر رخداد ها در نرم افزار سالیدورکز



آموزش تنظیمات عمومی بخش نقشه کشی سالیدورکس، درس هفتم

Solidworks Drawing options

این درس به توضیح تنظیمات عمومی بخش Solidworks Drawing اختصاص دارد. تنظیمات قابل انجام در این بخش از سالیدورکس در ادامه توضیح داده می شود. با استفاده از این تنظیم ها می توانید در بخش نقشه کشی، تغییرات مورد نیاز خود را انجام دهید.

Eliminate duplicate model dimensions on insert : اندازه های کپی شده در بخش نقشه کشی وارد نمی شوند.

Eliminate duplicate model notes on insert : نوشته ها و توضیحات کپی شده در بخش نقشه کشی سالیدورک وارد نمی شوند.

Mark all part/assembly dimension for import into drawings by default : تمامی اندازه هایی که در بخش طراحی قطعه یا اسمبلی ایجاد کرده اید، بصورت پیش فرض در بخش نقشه کشی وارد می شوند.

Automatically scale new drawing views : بصورت خودکار مقیاس نماهای مختلف قطعه یا اسمبلی را با توجه به مقیاس کاغذ و اندازه های خود قطعه انتخاب می نماید.

Enable symbol when adding new revision : در هنگام ایجاد ویرایش جدید، امکان اضافه کردن اشکال وجود دارد.

Display new detail circles as circles : نمایش نمای جزء بصورت پیش فرض با دایره مشخص می شود.

Select hidden entities : امکان انتخاب و حذف خط ندید وجود دارد.

Disable note/dimension inference : زمانی که این گزینه در تنظیمات سالیدورکز فعال نباشد، در هنگام ایجاد اندازه جدید و یا توضیحات، خط فرضی برای مشخص نمودن هم راستایی افقی یا عمودی مشخص می شود.

Disable note merging when dragging : در هنگام جابجایی توضیحات یا اعداد، از ادغام شدن آنها جلو گیری می کند.

Print out-of-sync water mark : در زمان نمایش یا چاپ یک نقشه توسط سالید، در صورتی که یکی از نماها، با قطعه یا اسمبلی هم خوانی نداشته باشد، دور آن با مستطیل خط ندید نمایش داده می شود.

تصویر نمای نقشه کشی سالیدورکس که با بقیه قسمت ها همخوانی ندارد

Show reference geometry names in drawings : در زمانی که یک مبدأ در بخش نقشه کشی سالید ورک آورده می شود، نام آن نیز بصورت خودکار مشخص می گردد.

Automatically hide components on view creation : در نقشه های اسمبلی بصورت خودکار قطعاتی را که قابل رویت نیست نمایش نمی دهد. در صورتی که تیک این گزینه برداشته شود، خطوط اصلی قطعات دیگر با خط ندید نشان داده می شود.

Display sketch arc center points: مرکز کمان ها نمایش داده می شود.

Display sketch entity points : نقاط ابتدا و انتهای پاره خط ها نمایش داده می شود.

Display sketch hatch behind geometry: محل برخورد سطوح از پشت هاشور نیز نشان داده می شود.

Display sketch pictures on the sheet behind geometry: عکس های وارد شده در بخش اسکچ را در صفحه مبدأ نمایش می دهد.

Print break lines in broken view : با انتخاب این گزینه سالیدورکز خطوط شکسته در نمای شکست را هنگام چاپ در نظر می گیرد.

Align breaks with parent view for projected view : نمای گرفته شده از یک نمای شکست را با آن نمای شکست همسان می کند (خطوط شکست در هر دو نما، در یک راستا نشان داده می شود)

Reduce spacing when dimensions are deleted or edited add or change tolerance, text, etc : پس از ویرایش یا پاک کردن یک اندازه در محیط نقشه کشی سالیدورکس، بصورت خودکار فاصله اندازه ها کاهش می یابد.

Detail view scaling : تعیین یک عدد بصورت پیش فرض برای بزرگنمایی نمای جزء. این عدد در هر صورت در محیط نقشه کشی قابل ویرایش خواهد بود.

Keyboard movement increment : مقدار پیش فرض فواصل (Step) که توسط کلید های مربوط به چهار جهت صفحه کلید تعیین می شود.



آموزش تنظیمات سالیدورکز ،تنظیمات بخش نمایش Solidworks، درس هشتم

Solidworks Display style options

در این درس به تنظیمات شیوه نمایش مدل سه بعدی در سالیدورک می پردازیم و تنظیمات قابل انجام در این بخش در ادامه توضیح داده میشود.

با این دستور نوع نمایش دادن مدل سه بعدی در سالید ورک تغییر می کند

نحوه نمایش مدل سه بعدی

Display Style: این گزینه مربوط به نحوه نمایش احجام هندسی در محیط طراحی است. این نحوه نمایش به پنج صورت قابل تنظیم خواهد بود که در ادامه روش های نمایش مدل سه بعدی در سالیدورکس را توضیح خواهیم داد.

Wire Frame: ساده ترین نحوه نمایش که در ابتدایی ترین نرم افزار های طراحی مکانیکی سه بعدی، بدین صورت بوده است. در این نحوه نمایش تمامی خطوط محیطی قطعه بصورت یک خط مشخص می شوند. این نحوه نمایش کمترین میزان مصرف حافظه دستگاه و پردازش تصویر را نیاز دارد اما تشخیص و درک کامل قطعه، به سختی صورت خواهد پذیرفت.

Hidden Lines Visible: در این حالت خط های ندید قطعه بصورت خط چین نمایش داده می شود.

Hidden Lines Removed: در این حالت خط های ندید قطعه نمایش داده نمی شوند.

Shaded with Edges: در این وضعیت نمایش که واضح ترین نوع نمایش است، تمامی سطوح و خطوط قابل رویت نمایش داده می شود. در این نوع و نوع بعدی نمایش تمامی ابعاد قطعه به وضوح و سهولت قابل تشخیص خواهد بود اما بیشترین مصرف حافظه و پردازشگر دستگاه و کارت گرافیکی در این نوع نمایش است.

Shaded: با این تنظیم، تنها سطوح قابل رویت نمایش داده می شود و خطوط ایجاد شده توسط لبه های مدل حذف می گردند. این وضعیت نمایش نزدیک ترین حالت به واقعیت است.

Tangent Edges: این بخش مربوط به گزینه های مربوط به نمایش خطوط مماس در سالیدورک است.

Edge quality for wire frame and hidden views: این گزینه مربوط به کیفیت خطوط محیطی در حالت های نمایش خطی است.

Edge quality for shaded edge views: این گزینه مربوط به کیفیت خطوط محیطی در حالت های نمایش سطحی است.

Area Hatch / Fill: تعیین هاشور پیش فرض مقاطع در این بخش انجام می شود. نوع هاشور (ساده و یا با توجه به ساختار مواد مختلف) و بزرگنمایی (Scale) و زاویه آن (Angle) در این قسمت تعیین می گردد.

Colors: در این قسمت تمامی تنظیمات مربوط به رنگ بخش های مختلف محیط سالید ورکس را می توان تعیین نمود. برای مشاهده جزئیات روی این قسمت کلیک کنید.

در قسمت اول طرح کلی نمایش قابل تعیین است. در قسمت زیرین آن (Color scheme settings) تعیین رنگ تمامی بخش ها امکان پذیر خواهد بود. سایه ها و تنظیمات رنگ های پس زمینه، خطوط و روابط بین خطوط، اندازه ها، پس زمینه نقشه، خطاهای موجود، نوشته ها و ... در این قسمت تعیین می شود.

در قسمت پایین آن تنظیمات مربوط به رنگ سطوح پیش فرض قطعات در Solidworks و رنگ پس زمینه و تنظیمات محیط قابل انجام است.



آموزش تنظیمات اسکچ در سالیدورکس، درس نهم

Solidworks sketch options Tutorial

در ادامه  آموزش بخش تنظیمات، این هفته به آموزش تنظیمات اسکچ سالیدورکز می پردازیم. گزینه های مربوط به بخش Solidworks Sketch به شرح ذیل می باشد.

Auto-rotate view normal to sketch plane on sketch creation : پس از تائید این گزینه و با انتخاب یک صفحه و ورود به بخش اسکچ، سالیدورکس بصورت خودکار نمای دید را به نمای عمود بر صفحه تغییر می دهد.

Use fully defined sketches : برای اجرای هر یک از دستورهای Features لازم است تا اسکچ مقید شود. این کار موجب افزایش زمان طراحی می شود و در بسیاری از مواقع بخصوص ایجاد طرح های مفهومی - Concept design ضرورتی ندارد.

Display arc center points in part/assembly sketches : مرکز کمان ها را در طراحی قطعات و اسمبلی نمایش می دهد.

Display entity points in part/assembly sketches : نقاط انتهایی و تقاطع خطوط را در محیط قطعه و اسمبلی نمایش می دهد.

Prompt to close sketch : در هنگام خروج از اسکچ یا اجرای دستورات مربوط به حجم یا فیچر سالیدورک، سؤال می پرسد که آیا مایل به بستن اسکچ بصورت خودکار هستید؟

Create sketch on new part : با انتخاب این گزینه در هنگام ورود به قسمت طراحی قطعه (Part) بصورت خودکار وارد بخش اسکچ می شود.

Override dimensions on drag/move : در هنگام جابجایی یک اسکچ نا مقید، در صورتی که تیک این گزینه را بزنید اندازه ها تغییر می کنند. پیشنهاد می شود از این گزینه استفاده نکنید.

Display plane when shaded : در هنگام استفاده از حالت گرافیکی Shaded یا Shaded with edges که حالت های نمایش واقعی تر هستند، زمانی که یک اسکچ را میخواهید ویرایش کنید، صفحه مورد نظر نمایش داده می شود.

Enable spline tangency and curvature handles: نوار ابزار کنترل Spline ها را در هنگام ادیت آنها نشان می دهد.

Show curvature comb bounding curve : قوس های ایجاد کننده یک Spline را نشان می دهد.

Enable on screen numeric input on entity creation : با زدن تیک این گزینه، در هنگام ایجاد اسکچ ها، امکان وارد کردن اندازه وجود خواهد داشت. در صورتی که این گزینه فعال شود، امکان فعال کردن گزینه Create dimension only when value is entered نیز وجود دارد. در صورت فعال کردن این گزینه، تنها در زمانی که اندازه های مربوط به اسکچ وارد شود، امکان ایجاد اسکچ وجود خواهد داشت.



آموزش تنظیمات نوع نمایش سالیدورکز، درس دهم

Solidworks Display/selection options

در ادامه بخش تنظیمات، این هفته به تنظیمات بخش نمایش و انتخاب (Display/selection) در نرم افزار سالید می پردازیم.

Default bulk selection method: نحوه انتخاب اجزا و المان ها در سالیدورکس، در این بخش قابل تعیین است. گزینه Lasso برای انتخاب بصورت آزاد و گزینه Box برای انتخاب بصورت جعبه ای است. این گزینه به شما امکان می دهد تا با نگه داشتن کلیک چپ موس، عمل انتخاب را انجام دهید. در صورتی که مستطیل انتخابی از چپ به راست کشیده شود، تنها پارت ها و المان هایی که کاملا داخل مستطیل قرار گرفته باشند و در صورتی که مستطیل از راست به چپ کشیده شود، تمام اجزائی که حتی بخشی از آنها داخل مستطیل قرار گرفته باشد، انتخاب می شوند.

Hidden edges displayed as: این گزینه مربوط به نحوه نمایش خطوط نامرئی سالیدورکز است که در شرایط Hidden lines visible دارای دو حالت نمایش بصورت Solid (خط کامل) و Dashed (خط چین) است. این نحوه نمایش در تمامی بخش ها (اسمبلی، قطعه و نقشه) اعمال می شود.

Selection of hidden edges: امکان انتخاب خطوط نامرئی در حالت های نمایش مختلف قابل تعیین است. گزینه اول این امکان را در حالت های نمایش خطی (Wire frame) و گزینه دوم این امکان را در حالت نمایش حجمی (Shaded) به شما می دهد.

Part/Assembly edge display: در این بخش تنظیمات سالیدورک می توان نمایش خطوط مماس را در بخش طراحی قطعه و اسمبلی تعیین کرد. گزینه اول نمایش بصورت خط، گزینه دوم نمایش بصورت نقطه چین و گزینه سوم برای عدم نمایش است.

Edge display in shaded with edges mode: نمایش لبه قطعات در حالت نمایش حجمی با لبه ها (Shaded with edges)

Assembly transparency for in context edit: این گزینه برای کنترل شفافیت سایر قطعات در هنگام ویرایش یک قطعه در محیط Solidworks Assembly است.

Anti-aliasing: این گزینه برای نمایش لبه های دندانه دار بصورت ملایم است و باعث می شود که نمایش قطعه به حالت واقعی شبیه تر باشد.

Highlight all edges of features selected in graphics view: تمامی لبه های یک ویژگی را در هنگام انتخاب آن ویژگی پررنگ می کند.

Dynamic highlight from graphics view: هنگام حرکت نشانگر موس به سمت یک لبه، خط، ویژگی و ... بصورت خودکار آن لبه را پر رنگ می نماید.

Enable selection through transparency: در زمان تغییر حالت نمایش یک قطعه به حالت شفاف، امکان انتخاب از داخل وجود دارد.

Display dimensions flat to screen: با انتخاب این گزینه اندازه ها عمود بر زاویه نمایش نشان داده می شوند. در صورت عدم انتخاب این گزینه، اندازه ها عمود بر صفحه اسکچ در سالید ورکس نشان داده می شوند.

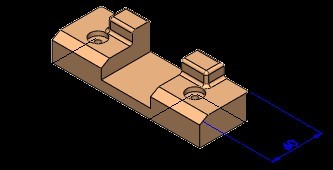

نمایش دادن اندازه در حالت عمود بر زاویه

 حالت نمایش اندازه های بصورت عمود بر زاویه نمایش در سالیدورک

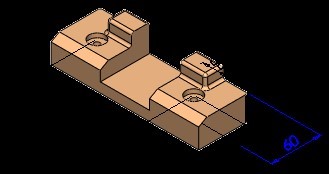

نمایش دادن اندازه ها در حالت عمود بر صفحه در اسکچ

وضعیت نمایش اندازه های بصورت عمود بر صفحه اسکچ سالیدورکز

Projection type for four view - viewport : انتخاب سیستم چهار نمای اصلی در این حالت قابل تعیین است.

First Angle: (سیستم آمریکایی) جلو / چپ / بالا / تریمتریک

Third Angle: (سیستم آلمانی) جلو / راست / بالا / تریمتریک



آموزش تنظیمات سالیدورکز، تنظیمات عملکرد سیستم سالید ورک، درس یازدهم

Solidworks performance options

در ادامه آموزش تنظیمات، این هفته به تنظیمات عملکرد سیستم د ر محیط نرم افزار می پردازیم.

Verification on rebuild : این گزینه در بخش تنظیمات عملکرد سالیدورک میزان خطاها را در هنگام بازسازی مدل (Rebuild) کنترل می کند. در صورتی که تیک این گزینه نخورده باشد، با تغییر ویژگی ها یا اسکچ ها زمان کمتری برای باز سازی مدل نیاز خواهد بود.

Ignore self-intersection check for some sheet metal features : این گزینه برای برخی ویژگی های قسمت ورق کاری سالیدورکس (Sheet metal) پیغام های اخطار را نادیده می گیرد.

Transparency : میزان کیفیت نمایش قطعات را در زمانی که شفاف می شوند تعیین می کند. قطعات در دو حالت شفاف می شوند. زمانی که در محیط اسمبلی یک قطعه را ویرایش می کنید، سایر قطعات شفاف می شوند و زمانی که بصورت دستی یک قطعه را به حالت شفاف می برید.

 Curvature generation : کیفیت نمایش منحنی ها در محیط سالیدورک را تعیین می کند. لازم به ذکر است در حالت ایجاد اسمبلی های بزرگ، این گزینه غیر فعال است. در گزینه اول کیفیت نمایش انحنای قطعات کمتر خواهد بود اما حافظه موقت دستگاه کمتر اشغال می شود. گزینه دوم برعکس این حالت است.

Level of detail : این گزینه بخش تنظیمات سیستم Solidworks مربوط به نمایش جزئیات قطعه در هنگام Dynamic view (چرخش زاویه مدل) از مرحله خاموش تا بیشترین جزئیات که منجر به کمترین سرعت می شود.

Automatically load components lightweight : در زمان لود کردن یک اسمبلی در سالید، تمام قطعات و زیر مجموعه های آنها را بصورت سبک بارگذاری می کند.

Always resolve sub assemblies : تغییرات اعمال شده در زیر مجموعه های یک اسمبلی اعمال و محاسبات هندسی مورد نیاز مجددا حل می شود.

Check out-of-date lightweight components : در این گزینه قطعات مدل شده با ورژن پایین تر نرم افزار را چک کرده و در صورت لزوم به بروز رسانی، نسبت به آن اقدام می شود.

Rebuild assembly on load : عملکرد نرم افزار سالیدورک در هنگام لود یک فایل اسمبلی برای بازسازی و به روز رسانی تغییرات انجام شده روی زیر مجموعه ها در این بخش مشخص می شود. در حالت Prompt برای به روز رسانی و بازسازی (Rebuild) سؤال پرسیده می شود. در حالت Automatic این عملیات بصورت خودکار انجام می شود.

Mate animation speed : در زمان تعیین قیدها در محیط اسمبلی، ممکن است قطعات نیاز به جابجایی داشته باشند. این گزینه سرعت جابجایی قطعات و پارت ها و تغییر مکان هندسی آنها را که بصورت یک انیمیشن است، تعیین می کند.

Smart Mate sensitivity : در زمانی که از قیدهای هوشمند استفاده می شود، سرعت نمایش انیمیشن تغییر مکان هندسی قطعات را تعیین می نماید.

Purge cached configuration data : هر زمان که فایل را ذخیره می کنید، بصورت خودکار اطلاعات بخش کانفیگوریشن را پاکسازی می کند.

Update mass properties while saving document : اطلاعات مربوط به جرم قطعات و اسمبلی ها را در هنگام ذخیره فایل بصورت خودکار بروز رسانی می کند.

Use shaded preview : با انتخاب این گزینه، سالیدورک - سالیدورکز پیش نمایشی حجمی از دستورات مورد نظر نشان می دهد. این پیش نمایش برای درک صحیح تغییرات اعمال شده توسط دستورات ضروری می باشد.

تنظیم پیش نمایش دستوارت بخش فیچر در سالیدورکس

تصویر پیش نمایش دستورات در سالیدورکس



آموزش پیشرفته تنظیمات بخش اسمبلی در سالیدورک، درس دوازدهم

Solidworks Assembly options

در ادامه آموزش های مربوط به تنظیمات، این هفته به آموزش بخش تنظیمات اسمبلی سالیدورکس می پردازیم.

Move components by dragging: با انتخاب این گزینه در بخش تنظیمات اسمبلی سالید ورک امکان جابجایی قطعات در محیط اسمبلی با کشیدن آنها (Drag) میسر می گردد.

Prompt before changing mate alignments on edit: زمانی که در محیط اسمبلی قیدی تعریف شود که منجر به خطا گردد و در صورتی که این خطا با برعکس شدن جهت قید رفع شود، برای تغییر جهت قید سؤال پرسیده می شود. در غیر این صورت، به صورت خودکار جهت قید عوض می شود.

Save new components to external files: در صورتی که تیک این گزینه زده شود، با ایجاد یک قطعه جدید در فایل اسمبلی سالیدورکس، پرسیده می شود که فایل قطعه بصورت یک فایل خارجی ذخیره شود.

Update model graphics when saving files: اطلاعات موجود در درخت طراحی و اطلاعات قطعات را با هر بار ذخیره فایل بروز رسانی می کند.

Use Large Assembly Mode to improve performance whenever working with an assembly containing more than this number of components: در این قسمت تعداد قطعاتی حداقل برای تغییر به بخش اسمبلی بزرگ - Solidworks Large assembly تعیین می گردد. این حالت معمولا برای کاربران عادی و یا حتی بسیاری از شرکت ها و کارخانجات پیش نمی آید اما بدلیل اینکه تعداد قطعات تشکیل دهنده یک اسمبلی، تعداد عملیات خودکار و جزئیات نمایش تأثیر مستقیم در استفاده از حافظه موقت دستگاه و پردازنده مرکزی و گرافیکی دارد، این تعداد را باید با توجه به مشخصات سخت افزاری کامپیوتر خودتان تعیین کنید. در صورتی که تیک این گزینه زده نشود، وارد بخش اسمبلی های بزرگ نشده و سایر گزینه ها نیز در دسترس نخواهد بود.

When Large Assembly Mode is active: در زمان فعال بودن حالت اسمبلی های حجیم در سالیدورک، گزینه های زیر در دسترس خواهد بود:

Do not save auto recover info: حالت ذخیره خودکار فایل را غیر فعال می نماید.

Hide all planes, axes, sketches, curves, annotations, etc: بصورت خودکار و پیش فرض تمامی صفحه های تعریف شده، اسکچ ها، محور ها، منحنی ها، علامت ها و ... را حذف می کند. برای نمایش آنها لازم است تا از پنجره View گزینه های مورد نظر خود را انتخاب کنید.

Do not display edges in shaded mode: زمانی که حالت نمایش بصورت پیش فرض روی گزینه Shaded with edges باشد، بصورت خودکار به حالت Shaded without edges تغییر می کند. برای بازگشت به حالت نمایش حجمی با نمایش لبه ها، باید از طریق ابزار View اقدام کرد.

Do not rebuild when switching to assembly window: زمانی که یک زیر مجموعه از اسمبلی را در حالت اسمبلی بزرگ سالیدورکز ویرایش می کنید و به محیط اسمبلی بزرگ بر می گردید، سوال بازسازی اسمبلیAssembly Rebuild -  پرسیده نمی شود. حتی در صورتی که برای اسمبلی های کوچک گزینه Don't show again و Yes to rebuild را انتخاب کرده باشید، اسمبلی باز سازی نمی شود. در این حالت در کنار علامت بازسازی یک علامت تعجب زرد به نمایش در می آید.  با کلیک کردن روی این علامت، اسمبلی بروز رسانی می شود.



آموزش تنظیمات بخش رفرنس و قالب در سالید ورک، درس سیزدهم

Solidworks reference and template options

در ادامه توضیح تنظیمات سالیدورک، این هفته به تنظیمات سه بخش رفرنس های خارجی، قالب ها پیش فرض و محل فایل ها می پردازیم.

Open referenced documents with read-only access: با انتخاب این گزینه تمامی قالب های پیش فرض سالیدورک به صورت غیر قابل ویرایش باز می گردند.

Don’t prompt to save read-only referenced documents (discard changes): زمانی که یک فایل مدار بسته یا ذخیره شود، برای ذخیره فایل های "غیر قابل ویرایش" آن بصورت خودکار اقدامی توسط نرم افزار صورت نمی گیرد.

Allow multiple contexts for parts when editing in assembly: امکان استفاده از رفرنس های یک فایل در بیش از یک اسمبلی در نرم افزار سالیدورکز ممکن خواهد شد.

Search file locations for external references: به نرم افزار سالیدورک - سالیدورکس این اجازه را می دهد که در محل قرار گیری فایلی که دارای رفرنس های خارجی است، برای پیدا کردن رفرنس ها (در صورت تغییر نام و ...) جستجو کند.

Update out-of-date linked design tables to: این گزینه تعیین می کند که مقادیر یا پارامترهای طراحی یا جداول طراحی در سالیدورکز به چه صورت بروز گردد.

Automatically generate names for referenced geometry: در زمانی که این گزینه انتخاب شود صفحات، محورها، و سایر مراجع هندسی به صورت خودکار توسط نرم افزار، نام گذاری می گردد.

Update component names when documents are replaced: زمانی که نام پوشه های محتوی فایل تغییر می کنند، بصورت خودکار نام قطعات را به روز رسانی می کند. تنها زمانی تیک این گزینه را خاموش کنید که از Dialog box برای تعیین نام قطعات استفاده می کنید.

Do not create references external to the model: در صورتی که تیک این گزینه را بزنید، رفرنس های خارج از مدل سه بعدی ایجاد نمی شوند.

Show "x" in feature tree for broken external references: زمانی که یک رفرنس خارج از مدل سالیدورکس از بین می رود و یا دیگر برای نرم افزار قابل پیدا کردن نیست، با علامت X آن را نمایش می دهد.

Default Templates Options: در این قسمت قالب های پیش فرض محیط های مختلف را می توان تعیین کرد. زمانی که قالب پیش فرض تعیین شد، پس از ورود به هر محیط و ایجاد محیط جدید، از آن قالب استفاده می شود.

File Locations Options: محل های جستجوی خودکار نرم افزار برای قالب های پیش فرض در این قسمت تعیین می شود. پیشنهاد میکنیم که این تغییرات را تنها در صورتی اعمال کنید که اطلاعات کاملی از نحوه عملکرد نرم افزار دارید. چرا که این محل های جستجو بصورت پیش فرض تعیین شده اند و با تغییر نا آگاهانه آن ممکن است بخش هایی از نرم افزار عملکرد صحیح خود را از دست دهند.



آموزش تنظیمات بخش نمایه ها و فیچر در سالیدورکس، درس چهاردهم

Solidworks Features options

در این درس به تنظیمات بخش مدیریت Solidworks Feature، می پردازیم.

Scroll selected item into view: بوسیله این گزینه بخش درخت طراحی در Feature manager Solidworks بصورت خودکار با غلطک موس عکس العمل نشان می دهد تا اجزای مختلف درخت طراحی نمایش داده شود.

Name feature on creation: در صورت زدن تیک این گزینه، پس از ایجاد هر ویژگی، باید نام آن مشخص شود.

Arrow key navigation: در زمانی که این گزینه فعال باشد، در هنگام حرکت نشانگر موس در داخل بخش درخت طراحی سالیدورک، استفاده از کلید های Navigation امکان پذیر خواهد بود.

Dynamic highlight: زمانی که یک ویژگی در درخت طراحی سالیدوکز انتخاب می شود، در صفحه نمایش، بصورت های لایت شده مشخص می گردد.

Use transparent fly out Feature Manager in parts/assemblies: زمانی که تیک این گزینه زده شود، درخت طراحی کمکی (درخت طراحی که در با علامت + در بالای سمت چپ قسمت نمایش اصلی مشخص شده است) بصورت شفاف به نمایش در خواهد آمد که باعث دید بیشتر می گردد.

 تصویر درخت طراحی سالیدورک در حالت شفاف

تصویر درخت طراحی کمکی در سالیدورک در حالت شفاف



درخت طراحی نرم افزار سالیدورکس در وضعیت غیر شفاف

تصویر درخت طراحی کمکی در حالت غیر شفاف

Hide/Show Tree Items: چه بخش هایی در درخت طراحی سالیدورک نمایش داده شوند.

Automatic: در صورتی نمایش داده می شود که ویژگی تعریف شده باشد.

Hide: هرگز نمایش داده نمی شود.

Show: همیشه نمایش داده می شود.



آموزش تنظیمات بازیابی و ریکاوری فایل در سالیدورک، درس پانزدهم

Solidworks Recovery and touch options

در ادامه درسهای مربوط به تنظیمات، در این بخش به تنظیمات بخش Solidworks Recover می پردازیم.

Auto-recover: با زدن تیک این گزینه، پس از بسته شدن نرم افزار سالیدورکز بر اثر خطاهای غیر منتظره و یا عدم پاسخگویی سیستم، فایل های قابل بازیابی توسط نرم افزار پس از اجرای مجدد آن، نمایش داده خواهد شد. سایر تنظیمات مربوط به بازیابی و پشتیبانی در ادامه مشخص می شود.

Save auto-recover info every X minutes: اطلاعات بازیابی سیستم را در بازه های زمانی تعیین شده توسط کاربر، بصورت خودکار ذخیره می کند تا در صورت بروز خطا و خروج ناخواسته از برنامه سالیدورک، امکان استفاده از فایل های بازیابی وجود داشته باشد.

Auto-recover folder: این گزینه تعیین کننده محلی که فایل های بازیابی سالیدورک در آن ذخیره می شوند. لازم به ذکر است محل ذخیره فایل های بازیابی باید روی حافظه خود کامیوتر باشد و نمی توان بر روی شبکه داخلی اقدام به ذخیره سازی نمود.

Save auto-recover info after meshing and after running a simulation study:

در هنگام انجام مش بندی و محاسبات شبیه سازی سالیدورک، به دلیل حجم گسترده محاسبات عددی، امکان بروز خطا در سیستم و هنگ کردن کامپیوتر بسیار بالا می رود. برای جلوگیری از مش بندی مجدد در صورت خروج ناخواسته از برنامه سالیدورک، با فعال نمودن این گزینه می توان نتایج مش بندی را ذخیره نمود.

Backup: با زدن تیک این گزینه، همیشه یک نسخه قبل از انجام تغییرات از هر فایل سالیدورکز ذخیره می شود که در صورت ایجاد تغییرات و تمایل به بازگشت به حالت اول، فایل اولیه قبل از تغییرات وجود داشته باشد.

Number of backup copies per document: تعداد ورژن های مختلف برای ایجاد فایل پشتیبان. با توجه به تعداد انتخاب شده، همیشه X تعداد ویرایش آخر از فایل نگهداری می شوند.

Backup folder: محل ذخیره فایل های پشتیبان سالیدورک. مانند فایل های بازیابی، محل ذخیره فایل های پشتیبان نیز باید بر روی خود سیستم باشد و امکان ذخیره بر روی شبکه وجود ندارد.

Save backup files in the same location as the original: در صورت انتخاب این گزینه، فایل های پشتیبان در محل ذخیره خود فایل اصلی، ذخیره می شوند. در واقع از بین این گزینه و گزینه قبلی، تنها یک گزینه قابل انتخاب خواهد بود.

Remove backups older than X days: پس از تعداد روز مشخص شده، فایل های پشتیبان به جهت کاهش حجم پوشه ها پس از اجرای نرم افزار سالیدورکز بصورت خودکار پاک می شوند.

Show reminder if document has not been saved for X minutes: پس از گذشت X دقیقه که توسط کاربر مشخص می شود، در صورت عدم ذخیره فایل، بصورت خودکار هشداری جهت یاد آوری برای ذخیره فایل مشخص می شود.

Automatically dismiss after X seconds: هشدار نمایش داده شده جهت ذخیره فایل، پس از مدت مشخص ناپدید می شود.



آموزش تنظیمات پایپینگ و تولباکس سالیدورک، درس شانزدهم

Solidworks Routing and Toolbox options

در ادامه توضیح تنظیمات سالیدورک، این هفته به تنظیمات سالید ورک بخش Routing Solidworks و Toolbox Solidworks  می پردازیم.

- تنظیمات بخش Solidworks Routing

Automatically route on drop of flanges/connectors: با انتخاب این دستور، زمان ساخت یک اسمبلی سالیدورک با استفاده از اد این Routing که مخصوص تأسیسات پالایشگاهی، نفت، گاز و پتروشیمی است، می توان به راحتی و با انتخاب اجزا از صفحه تجهیزات و سپس کشیدن و رها کردن آنها (Drag & Drop) در اسمبلی، تجهیزات را وارد بخش اسمبلی نمود.

Automatically route on drop of clips: با انتخاب این گزینه در هنگام طراحی تأسیسات (برق یا مکانیکال) تنها با مشخص نمودن ابتدا و انتهای مسیر، نرم افزار سالیدورک بصورت خودکار مسیری را برای محل عبور با منحنی ایجاد نموده بدون اینکه آن مسیر با سایر تجهیزات یا تأسیسات برخورد نماید.

Always use default document template for routes: با انتخاب این گزینه، نرم افزار سالیدورکز بصورت خودکار از قالب پیش فرض برای بخش Routing استفاده می کند.

Automatically create sketch fillets: در زمان استفاده از امکانات اسکچ سه بعدی، سالیدورکس بصورت خودکار و با توجه به مشخصات تأسیسات (قطر لوله و یا سیم ها و کابل ها) فیلت ها را ایجاد می کند.

Automatically add dimensions to route stubs: بصورت خودکار در انتهای عملیات طراحی مسیر تأسیسات، اندازه ها را ایجاد می کند.

Enable route error checking: علاوه بر خطا های معمول سالید ورک در بخش اسمبلی، امکان بررسی خطاهای مخصوص عملیات طراحی تأسیسات نیز فراهم می شود.

Display error balloons: در زمانی که گزینه قبلی (بررسی خطاهای مخصوص طراحی تأسیسات) فعال باشد، با انتخاب این گزینه، امکان مشاهده خطاها وجود خواهد داشت.

Include coverings in the Bill of Materials: پوشش ها در جدول اجزای تشکیل دهنده یا BOM آورده می شوند.

Save route assembly externally: نرم افزار سالیدورکز اسمبلی تاسیسات را بصورت یک فایل خارجی ذخیره می کند. در صورت غیر فعال کردن این گزینه، قطعات مربوطه بصورت یک فایل مجازی ذخیره می شود.

Saves routing components as an external file: این گزینه هر یک از قطعات و اجزا تشکیل دهنده طرح تاسیسات را بصورت یک فایل مجزا در سالیدورکس ذخیره می نماید.

Use automatic naming for route parts: در صورتی که گزینه قبلی فعال باشد، با استفاده از این گزینه نرم افزار سالیدورک بر مبنای کدهای تعریف شده داخلی اقدام به نامگذاری اجزاء بصورت خودکار می نماید.

 Enable minimum bend radius check for wires/cables: امکان بررسی حداقل شعاع خم برای کابل ها / سیم ها را فراهم می آورد.



آموزش تنظیم بخش Solidworks Toolbox

تنظیمات جعبه ابزار و تولباکس سالید ورک

در این بخش امکان تعیین مسیر پوشه قرارگیری فایل های تجهیزات و قطعات استاندارد و سوراخ ها، وجود دارد. این مسیرها بصورت فرض صحیح بوده و در صورتی که از نسخه های استاندارد بدون اتصال به شبکه استفاده می کنید، اقدام به تغییر آنها نکنید.

اطلاعات بیشتر در مورد تولبار یا تولباکس سالیدورک را، با کلیک بر روی این لینک ملاحظه فرمائید.

http://solidworks-iran.blog.ir/post/تولباکس-قطعات-استاندارد-سالیدورک-سالید-ورکس



آموزش تنظیمات جستجو و اکسپلورر سالیدورکز، درس هفدهم

Solidworks search options

Solidworks explorer options

در ادامه آموزش تنظیمات سالیدورک، این هفته به تنظیمات بخش File Explorer Solidworks و Search می پردازیم.

آموزش تنظیم های بخش Solidworks Search

Show SOLIDWORKS Search box: با فعال کردن این گزینه ابزار جستجوی سالیدورک فعال می شود.

Search while typing: این گزینه امکان جستجو در سالیدورکز را همزمان با تایپ فراهم می آورد.

Include 3D Content Central results: با زدن این گزینه امکان جستجو در بین فایل های موجود در سایت 3D Content Central وجود دارد. این سایت یکی از بزرگترین مراجع و منابع مدل های آماده سه بعدی است که توسط کاربران ایجاد می شود. این امکان بیشتر در کشورهای عضو معاهده تجاری بین المللی مورد استفاده قرار می گیرد.

Results per page: این گزینه مربوط است به تعداد نتایجی که در هر صفحه نمایش داده می شود.

Maximum results per data source - independent of 3D Content Central: حداکثر نتایجی که برای یک جستجو به نمایش در می آید. این نتایج غیر وابسته به سایت 3D Content Central است.

Index only when computer is idle: تنها در زمانی که نرم افزار سالیدورکس فعالیت کمی دارد، مرتب سازی فهرست ها صورت می پذیرد. این اقدام موجب افزایش راندمان و سرعت سیستم می شود.

Always index (may slow SOLIDWORKS): مرتب سازی فهرست ها همیشه انجام می شود. این گزینه ممکن است سالیدورک را در شرایطی که نیاز به استفاده از حداکثر توان سیستم دارد، کند نماید. این شرایط در انجام رندرینگ و تحلیل و شبیه سازی، همچنین اسمبلی های بزرگ اتفاق می افتد.



آموزش بخش تنظیم Solidworks File Explorer

Show in File Explorer View: مشخص میکند که کدام یک از گزینه های زیر در هنگام جستجو توسط نرم افزار نمایش داده یا پنهان شوند.

بخش Messages/Errors/Warnings

Show errors every rebuild: پس از هر بار بازسازی یک مدل یا اسمبلی، خطا ها را نشان می دهد.

Treat missing mate references as errors: در محیط اسمبلی، مراجع از بین رفته برای قید ها را بعنوان خطا نشان می دهد.

Warn before saving documents with update errors: زمانی که مدل نیاز به بازسازی داشته باشد یا با روز نباشد، قبل از ذخیره پیغام خطا داده می شود.

Warn when starting a sketch in the context of an assembly: هنگامی که کاربر اقدام به ایجاد و کشیدن یک اسکچ در محیط اسمبلی می کند، پیغام خطای مربوطه به جهت آگاهی از اینکه اسکچ در حال رسم در یک قطعه ایجاد نمی شود، نمایش داده خواهد شد.

Display Feature Manager Tree warnings: نحوه نمایش خطا مربوط به درخت ویژگی سالیدورکس در این قسمت تعیین می شود.



آموزش پیشرفته تنظیمات داکیومنت در سالیدورکس(سالیدورکز)، درس هجدهم

Solidworks Document properties

یکی از پر مخاطب ترین مطالب آموزشی در وبلاگ آراکو، بحث آموزش تنظیمات سالیدورک بوده است. از آنجایی که در گذشته تنظیمات اصلی و عمومی سالیدورکز را توضیح دادیم، در این سری مطالب قصد داریم تا به تنظیمات مخصوص فایل بپردازیم. ابتدا لازم است بدانیم که تنظیمات مخصوص فایل (Solidworks Document Properties) چیست. می دانید که تنظیمات عمومی سالیدورک - سالیدورکس (System Options) مربوط به بخش هایی است که بصورت دائمی تغییرات را ثبت می کنند. اما ممکن است در مجموعه کارها و پروژه هایی که انجام می دهید، نیاز به تنظیمات جداگانه ای داشته باشید. بر فرض شما نوع واحد MMGS – millimeter / gram / second و استاندارد DIN را برای طراحی با سالیدورکز انتخاب کرده اید. اما در پروژه ای بخصوص نیاز به استفاده از واحد IPS – Inch / Pound / Second  و استاندارد ANSI دارید.

در این شرایط امکان استفاده از تنظیمات مخصوص فایل و یا همان Document Properties وجود دارد. این تنظیمات برای هر فایل و پروژه سالید ورک بصورت جداگانه قابل تغییر است اما با بازکردن هر فایل جدید به حالت پیش فرض بر می گردد. به همین دلیل بهتر است در اولین اجرای برنامه سالیدورک، استاندارد و واحد هایی را انتخاب کنید که بیشترین میزان استفاده را برای شما دارند. برای توضیح بهتر شرکتهایی که در صنایع نفت فعالیت دارند معمولا با استاندارد BS(British Standard) و واحد های IPS کار می کنند.

حال به نحوه تنظیمات مخصوص فایل یا همان Solidworks Document Properties می پردازیم. برای این کار وارد بخش Options سالیدورک شوید. قبلا توضیح دادیم که این کار از طریق پنجره Tools / Options و یا میانبر Options در تب اصلی نرم افزار سالید ورکز امکان پذیر است.

نحوه وارد شدن به بخش تنظیمات سالیدورک از قسمت میانبر

روش وارد شدن به بخش تنظیمات سالیدورکس از طریق میانبر

در ابتدا این پنجره با تب System Options نمایان می شود. برای وارد شدن به بخش تنظیمات مخصوص فایل در سالیدورک باید تب دیگر یعنی Document Properties را انتخاب کنید. در این قسمت اولین موردی که مشاهده می کنید Drafting Standard است که بصورت پیش فرض بر اساس استاندارد تعیین شده در اویل اجرای برنامه روی گزینه ISO قرار دارد. در این بخش (Drafting Standard) امکان تعیین استاندارد فایل وجود دارد.

مشخص کردن استانداردهای کلی در سالیدورکس از طریق Drafting standards

 مشخص کردن استاندارد کلی فایل از طریق Drafting Standard در Solidworks



آموزش پیشرفته تنظیم علامت ها و مشخصه ها در سالید ورکز، درس نوزدهم

Solidworks annotations properties training

جلسه گذشته به ادامه یکی از پر بیننده ترین مطالب آموزشی سالیدورکز پرداختیم. تنظیمات مخصوص سالیدوکز (Document Properties) که در ادامه System Options آموزش خواهیم داد، بخشی است که تنظیمات تکمیلی مربوط به یک فایل را از طریق آن تعیین می کنیم. در این جلسه نیز با بخش دیگری از آموزش های مربوط به تنظیمات مخصوص علائم نقشه کشی، مطالب خود را ادامه می دهیم. در جلسه گذشته از آموزش های تنظیمات مخصوص سالیدورک نحوه ورود به این قسمت و حوزه اثرگذاری و مطالب آن را بیان کردیم. در این جلسه به مبحث علامت ها (Annotations) درسالیدورکز می پردازیم. البته ترجمه تحت اللفظی Annotations در واقع یادداشت و حاشیه نویسی است اما در نقشه کشی به علامت های نقشه اشاره دارد. همانگونه که در جلسه گذشته نیز گفتیم ابتدا وارد Options و سپس وارد قسمت Solidworks Document Properties شوید. در سمت چپ گزینه دوم که Annotations است، یک علامت + وجود دارد که اگر روی آن کلیک کنید گزینه های بیشتری که در واقع زیر مجموعه Annotations هستند باز می شود. حال روی خود Annotations کلیک کنید. در ابتدا استاندارد نقشه کشی (Overall Drafting Standard) نمایش داده شده. در فایل سالیدورک ما این استاندارد ISO-MODIFIED  است. به آن معنی که این استاندارد بصورت کلی  مطابق ISO است اما تغییراتی جزئی توسط خود کاربر در آن ایجاد شده.

تنظیمات مربوط به علامت ها و نشانه ها(Annotations) در سالیدورکز

تنظیمات کلی علامت ها و یا Annotations و زیر مجموعه های آن در سالیدورکس

در قسمت بعدی امکان انتخاب استاندارد فونت نوشتاری در بخش نقشه کشی سالیدورک وجود دارد. پایین آن نحوه نمایش نشان دهنده ها قابل تعیین است. قسمت اول مربوط به نشان دهنده هایی که به لبه اشاره می کنند و با Edge/Vertex مشخص شده است. قسمت دوم مربوط به نشان دهنده های صفحه و سطح است که با Face/Surface مشخص شده و قسمت سوم نیز مربوط به نشان دهنده جدا می باشد که با Unattached مشخص شده است. برای مثال زمانی که در بخش دراوینگ و نقشه کشی سالیدورک می خواهیم با استفاده از بالن ها لیست قطعات مدل سه بعدی را روی یکی از نماها نمایش دهیم، حتما امتحان کرده اید که امکان تعیین نشان گر روی لبه و یا سطح قطعه وجود دارد. همچنین فلش هایی وجود دارد که به قطعه برخورد نمی کند. برای آنها نیز امکان تعیین نوع فلش یا نشان دهنده در سالید ورکز وجود دارد.



آموزش پیشرفته تنظیم های بالن در محیط نقشه کشی سالیدورک، درس بیستم

Solidworks drawing balloon properties training

در ادامه مطالب مربوط به تنظیمات سالیدورک - سالیدورکز و مبحث مخصوص علامت های نقشه کشی که در جلسه گذشته ذکر شد، در این جلسه تنظیمات تخصصی مربوط به علامت بالن در بخش نقشه کشی سالیدورک - Solidworks drawing  را مرور می کنیم. در ابتدای تنظیمات این قسمت، استاندارد کلی نقشه کشی مشخص شده که در سیستم ما ISO است. اما در پایین آن شما می توانید استاندارد متفاوتی را برای بخش بالن ها تعیین کنید. در بخش زیرین، مشخصات خط هادی - Leaders Style شامل نوع خط (در این قسمت امکان انتخاب خط چین، خط فانتوم، خط محور و ... وجود دارد) و ضخامت آن مشخص می شود. درست در پایین آن امکان تعیین همین مشخصات برای خط دور نوشته - Frame Style وجود دارد.

ادامه این قسمت مربوط به تنظیمات نوشته داخل بالن است. ابتدا فونت آن قابل تعیین است و سپس در پنجره زیرین آن امکان تعیین فرمت نوشته داخل بالن وجود دارد. در زیر چند مورد از پر کاربرد ترین گزینه ها را توضیح می دهیم:

·        Item Number: شماره ای که در جدول لیست اقلام -Solidworks BOM به قطعه تعلق می گیرد. این شماره بصورت تصادفی توسط نرم افزار تعیین می شود.

·        Part Number - BOM: در این حالت شماره قطعه در لیست اقلام وارد بالن می شود.

·        Quantity: تعداد اقلام مورد استفاده در مجموعه در این حالت در بالن مشخص می شوند.

·        Text: در زمانی که بخواهیم نوشته از پیش تعریف نشده ای در بالن و در بخش نقشه کشی سالیدورکز بیاوریم از این گزینه استفاده می کنیم.

تنظیمات بالن ها در بخش نقشه کشی سالیدورکس

تنظیم مخصوص بالن ها در نقشه سالید ورکس

در قسمت بعد - Leaders Display شکل هندسی خط نشان دهنده مشخص می شود. در میان گزینه های موجود امکان انتخاب خط مستقیم، خط شکسته و خط منحنی - SP line وجود دارد.

همچنین در قسمت پایین سمت راست تنظیمات  مربوط به بالن (زیر عکس پیش نمایش) قابلیت تعیین شکل هندسی بالن (دایره، مثلث، شش ضلعی منتظم و ... ) و همچنین اندازه آن در نظر گرفته شده است.

تنظیم شکل ظاهری بالن و نوع فلش آن در محیط نقشه کشی سالیدورک

تغییر شکل ظاهری بالن و اندازه آن به همراه تغییر نوع Leader در تنظیم سالیدورک



تدریس پیشرفته تنظیمات داتم در محیط نقشه کشی سالیدورکز، درس بیست و یکم

Solidworks drawing datum properties training

در ادامه مطالب مربوط به تنظیمات سالیدورک (سالیدورکز) و مبحث مخصوص علامت ها، در این جلسه تنظیمات تخصصی مربوط به علامت های مرجع Datum’s Solidworks را مرور می کنیم. مانند بخش بالن ها در ابتدای تنظیمات این قسمت، استاندارد کلی نقشه کشی مشخص شده که در سیستم استاندارد ما ISO است. اما در بخش زیرین آن شما می توانید استاندارد متفاوتی را برای بخش مرجع تعیین کنید. همچنین قسمت پایینی آن نیز مانند بخش بالن ها مشخصات خط هادی - Leaders Style - شامل نوع خط (در این قسمت امکان انتخاب خط چین، خط فانتوم، خط محور و ... وجود دارد) و ضخامت آن مشخص می شود. درست در پایین آن امکان تعیین همین مشخصات برای خط دور نوشته - Frame Style - وجود دارد.

بخش پایین این قسمت مربوط به تنظیمات فونت نوشته داخل مرجع است. در پایین آن امکان تعیین شکل هندسی در برگیرنده مرجع وجود دارد. چنانچه این قسمت را بر اساس استاندارد Per Standard تعیین کنید، با توجه به تغییر استاندارد شکل آن تغییر خواهد کرد.

در عین حال امکان تعیین شکل علامت های مرجع بصورت مربع (Square) و یا دایره (Round) وجود دارد.

آموزش تنظیمات داتم سالیدورک

تنظیمات مخصوص علامت های مرجع یا داتوم در سالیدورک

در قسمت آخر بخش تنظیمات Datum’s Solidworks نیز امکان تعیین وضعیت خط و مثلث مرجع وجود دارد.



آموزش پیشرفته تنظیم تلرانس در محیط نقشه کشی سالیدورکس، درس بیست و دوم

Solidworks Drawing Tolerance properties training

در این جلسه دو بخش دیگر از آموزش پیشرفته تنظیمات سالیدورک (سالید ورکز) را در خصوص تنظیمات تلرانس ها توضیح می دهیم. در قسمت تلرانس سالیدورکس در ابتدای تنظیمات، استاندارد کلی نقشه کشی مشخص شده که در سیستم ما ISO است. اما در پایین آن شما می توانید استاندارد متفاوتی را برای بخش تلرانس یا همان تلورانس (غلط مصطلح) تعیین کنید.

همچنین در قسمت پایینی آن نیز مانند سایر بخش ها، مشخصات خط هادی (Leaders Style) شامل نوع خط (در این قسمت امکان انتخاب خط چین، خط فانتوم، خط محور و ... وجود دارد) و ضخامت آن مشخص می شود. درست در بخش زیرین آن امکان تعیین همین مشخصات برای خط دور نوشته (Frame Style) نیز وجود دارد.

در قسمت پایین تر تنظیمات مربوط به فونت نوشته تلرانس داخل مرجع است. در ادامه آن امکان تعیین شکل هندسی در برگیرنده مرجع در تنظیمات تلرانس سالیدورک وجود دارد. پس از این بخش و در قسمت Leader Anchor تعیین محل اتصال خط نشان دهنده به مستطیل تلرانس سالیدورکس امکان پذیر است. همان گونه که می بینید برای این قسمت سه گزینه Closest, Left, Right (راست، چپ، نزدیک ترین) در دسترس می باشد که با انتخاب هر یک از گزینه های چپ یا راست، خط نشانگر به آن سمت مستطیل تلرانس (تولرانس) متصل خواهد شد. در صورتی که گزینه Closest یا نزدیک ترین انتخاب شود، خط نشانگر بصورت خودکار به نزدیک ترین سمت تلرانس متصل می شود.

تنظیمات تلرانس در نرم افزار سالیدورک

 تنظیمات و مشخصات بخش تلورانس در سالیدورک (سالیدورکز)

در قسمت آخر نیز حالت خط نشان دهنده Straight , Bent - مستقیم و یا شکسته تعیین می شود. در صورتی که گزینه Bent یا شکسته را اتخاب کنید می توانید طول قسمت موازی راستای مستطیل نشانگر تلرانس سالیدورکز را هم انتخاب کنید.



آموزش پیشرفته آپشن های نوشته و فونت نقشه کشی سالیدورکز، درس بیست و سوم

چطور فونت نوشته یا اندازه را در سالیدورک تغییر دهیم؟

Solidworks Drawing Notes properties training

بخش دیگری از آموزش تنظیمات سالیدورک را  با موضوع تنظیمات نوشته ها (Notes) ادامه می دهیم. در قسمت نوشته ها و در ابتدای تنظیمات سالیدورکز، استاندارد کلی نقشه کشی مشخص شده که در سیستم فعلی مجموعه آراکو بر مبنای ISO است. اما در پایین این قسمت شما می توانید استاندارد متفاوتی را برای نوشته ها تعیین کنید. همچنین در قسمت زیرین آن نیز مانند سایر بخش ها مشخصات خط هادی - Leaders Style - شامل نوع خط (در این قسمت امکان انتخاب خط چین، خط فانتوم، خط محور و ... وجود دارد) و ضخامت آن مشخص می شود.

در ادامه این قسمت به تنظیمات فونت نوشته ها در محیط نقشه کشی سالید ورکس می رسیم. در زیر آن و در قسمت Leader Anchor تعیین محل اتصال خط نشان دهنده به مستطیل مربوط به نمایش تلرانس امکان پذیر است. همان گونه که می بینید برای این قسمت سه گزینه Closest, Left, Right (راست، چپ، نزدیک ترین) در دسترس می باشد که با انتخاب هر یک از گزینه های چپ یا راست، خط نشانگر به آن سمت مستطیل تلرانس متصل خواهد شد. در صورتی که گزینه Closest یا نزدیک ترین انتخاب شود، خط نشانگر بصورت خود کار به نزدیک ترین سمت نوشته متصل می شود.

بعد از تعیین این موارد در قسمت Leader Display چهار گزینه برای نشانگر نوشته ها در محیط نقشه کشی سالیدورک وجود دارد. گزینه های مستقیم - Straight - ، شکسته - Bent -، خط زیر - Underlined - و خط خمیده - Spline - که بصورت پیش فرض بر روی خط زیر قرار دارد. در مرحله بعد امکان تعیین کادر برای نوشته وجود دارد. البته این قسمت در حالت پیش فرض روی گزینه None - بدون کادر - است اما امکان انتخاب کادر هایی با اشکال هندسی مختلف برای آن وجود دارد.

تنظیم تکست، نوشته و متن در سالیدورکز

تنظیم مخصوص نوشته ها و متن در سالیدورکس (سالیدورکز)



آموزش پیشرفته تنظیمهای اندازه گذاری نقشه کشی سالید ورکز، درس بیست و چهارم

Solidworks Drawing Dimensions properties training

بعد از آموزش تنظیمات نشانگر ها و زیر مجموعه های آن در تنظیمات سالیدورک، از این جلسه تنظیمات بخش اندازه گذاری در قسمت نقشه کشی Solidworks را مرور خواهیم کرد. برای انجام تنظیمات بخش اندازه گذاری نقشه در سالیدورکس روی گزینه Dimensions  در Document Properties  کلیک کنید. مانند سایر تنظیمات در ایتدا استاندارد کلی نمایش داده شده و پس از آن امکان تغییر فونت وجود دارد. قسمت های مختلف دیگر را که در این بخش قابل ملاحظه است به شرح زیر توضیح می دهیم.

اندازه گذاری دو گانه (Dual Dimensions) : مربوط به اندازه گذاری هایی می شود که برای نمایش یک اندازه مشخص، از دو واحد استفاده می کنیم. به عنوان مثال میخواهیم برای ساخت یک قطعه در کشور های انگلیسی زبان - با استانداردIPS–Inch Pound Second -  و سایر کشور ها با استادارد رایجmmgs  استعلام برگزار کنیم. به جهت کاهش خطاهای تبدیل، در این شرایط از اندازه گذاری دوگانه استفاده می شود. در این قسمت گزینه هایی برای نمایش اندازه دو گانه -Dual Dimensions Display-، نمایش واحد ها (Show Units for dual display)، و محل نمایش اندازه گذاری دوم نسبت به اندازه اول بالا Top، پایین Bottom، راست - Right - ، چپ - Left-  وجود دارد.

فلش های اندازه گذاری در سالیدورکز  (Arrows) : در ابتدا اندازه قسمت های مختلف فلش، مطابق با اندازه موجود در تصویر باید مشخص شوند. همچنین گزینه ای برای تعیین این اندازه با تناسب بر اساس ارتفاع اندازه (Scale With Dimensions Height) وجود دارد که در استاندارد های اندازه گذاری و نقشه کشی مرسوم نیست. در قسمت بعد شکل نمایش فلش (Style) را می توان تعیین نمود. دست آخر تعیین نحوه قرار گیری فلش ها نسبت به خط اندازه با سه حالت بیرونی، داخلی و هوشمند Outside, Inside, Smart  امکان پذیر است.

فاصله خط اندازه در محیط نقشه کشی سالیدورک  (Offset Distance) : در این قسمت فاصله خط اندازه، در اندازه گذاری چند گزینه که نزدیک هم قرار می گیرند، تعیین می شود. اندازه پایین در این بخش، فاصله بین خط اندازه و نزدیکترین ضلع یا کمان است و اندازه بالا، فاصله بین اندازه اول و دوم و اندازه های بعدی در محیط نقشه کشی سالیدورکس است. این فواصل بصورت پیش فرض 10 و 6 میلیمتر هستند.

آموزش تنظیمات اندازه گیری در نرم افزار سالیدورک
تنظیم های کلی مربوط به اندازه ها در سالید ورک



آموزش پیشرفته گزینه های اندازه گذاری زاویه در نقشه کشی سالیدورک، درس بیست و پنجم

Solidworks Drawing Dimensions properties training

آموزش تنظیمات بخش اندازه گذاری نقشه در سالیدورکز را با مبحث اندازه گذاری زوایا ادامه می دهیم. در ابتدای تنظیمات، استاندارد کلی نقشه کشی در سالیدورکز مشخص شده که در سیستم ما ISO است، اما در پایین آن شما می توانید استاندارد متفاوتی را برای بخش تلرانس سالیدورکس تعیین کنید. همچنین قسمت پایینی آن نیز مانند سایر بخش ها مشخصات خط هادی (Leaders Style) شامل نوع خط (در این قسمت امکان انتخاب خط چین، خط فانتوم، خط محور و ... وجود دارد) و ضخامت آن مشخص می شود. در قسمت زیرین بخشی با عنوان Extension Line Style جهت ایجاد امکان تعیین نوع و ضخامت خط دنباله اندازه (خطی که در ادامه دو ضلع کشیده شده تا آنها را مشخص نماید) وجود دارد. علاوه بر آن با زدن تیک گزینه Same as Leader/Dimension line style این مشخصات کاملا مطابق با خط اندازه تعریف می شود.

در بخش دیگر امکان تعیین فونت وجود دارد. در قسمت دقت (Precision)  تعداد رقم اعشار برای نمایش زاویه و همینطور تعداد رقم اعشار برای نمایش تلرانس در محیط نقشه کشی Solidworks قابل تعیین است. معمولا تعداد رقم اعشار برای نمایش زاویه نیز مانند نمایش اندازه، دو رقم بعد از اعشار است. البته باید بدانید دستیابی به این دقت (دو رقم بعد از اعشار) در زاویه قطعات بویژه در قطعاتی که به اصطلاح با روش های Metal Processing مانند ورق کاری، شیت متال و فریم سازی بوسیله مقاطع فلزی و جوشکاری ساخته می شوند، بسیار دشوار و عملا غیر قابل دستیابی است. با این توضیحات از قرار دادن این دقت در پروسه های مذکور خودداری کنید.

آموزش تنظیمات مربوط به زاویه ها در سالیدورک

 تنظیمات مربوط به زاویه در نرم افزار سالیدورک

در انتهای این تنظیمات نحوه قرار گیری اندازه نسبت به خط اندازه (Text Position)  تعیین می شود.



آموزش رایگان و پیشرفته تنظیمات اندازه گذاری طول کمان و پخ سالیدورکس، درس بیست و ششم

Solidworks ARC and Chamfer Dimensions

پس از بررسی تنظیمات اندازه گذاری زوایا از مبحث تنظیمات سالیدورک، در این جلسه به تنظیمات اندازه گذاری طول کمان و پخ در سالیدورکز می پردازیم. همانطور که در بخش های گذشته مشخص بود، در ابتدای تنظیمات، استاندارد کلی نقشه کشی در سالیدورکس مشخص شده که در سیستم ما این تنظیمات بر پایه استاندارد ISO است. اما در قسمت پایینی بخش موردد نظر شما می توانید استاندارد های متفاوتی را تعیین کنید. همچنین قسمت زیرین آن نیز مانند سایر بخش ها مشخصات خط هادی - Leaders Style - شامل نوع خط - در این قسمت امکان انتخاب خط چین، خط فانتوم، خط محور و ... وجود دارد - و ضخامت آن مشخص می شود. پایین این قسمت با عنوان Extension Line Style امکان تعیین نوع و ضخامت خط دنباله اندازه (خطی که در ادامه دو ضلع کشیده شده تا آنها را مشخص نماید) وجود دارد. علاوه بر آن با تائید گزینه Same as Leader/Dimension line style این مشخصات کاملا مطابق با خط اندازه تعریف می شود.

در قسمت دیگر امکان تعیین فونت وجود دارد. در بخش دقت (Precision)  تعداد رقم اعشار برای نمایش زاویه و همینطور تعداد رقم اعشار برای نمایش تلرانس در سالیدورک قابل تعیین است. معمولا تعداد رقم اعشار برای نمایش زاویه نیز مانند نمایش اندازه دو رقم بعد از اعشار است.

آموزش تنظیم مربوط به اندازه گذاری طول کمان سالیدورکس

تنظیمات مربوط به اندازه کمان سالیدورکز

در انتهای این تنظیمات نحوه قرار گیری اندازه نسبت به خط اندازه (Text Position)  تعیین می شود.

برای بخش مربوط به تنظیمات پخ ها (Chamfer)  در سالید ورک نیز اکثر موارد مشابه همین است. در اندازه گذاری پخ ها و برای مشخص کردن آن ها، دو عدد لازم است. این دو عدد می توانند بصورت طول و عرض پخ و یا یکی از اندازه ها و یک زاویه تعیین شوند. شیوه تعیین موقعیت نوشته پخ و نحوه معین نمودن آن، در قسمت Text Position و  Chamfer Text Format انجام می شود.

آموزش تنظیم مربوط به پخ ها در سالیدورک

عکس تنظیمات مربوط به پخ ها (Chamfer) در سالید ورکز



آشنایی با تنظیمات اندازه گذاری طول کمان و پخ سالیدورکس، درس بیست و هفتم

Solidworks Diameter Dimensions

در این جلسه از آموزش سالیدورک به تنظیمات اندازه گذاری قطر دایره و نشان دادن سوراخ در محیط نقشه کشی می پردازیم. همانطور که در بخش های گذشته بیان شد، در ابتدای تنظیمات سالیدورکس، استاندارد کلی نقشه کشی مشخص شده که در سیستم ما ISO است. اما در قسمت پایین آن شما می توانید استاندارد متفاوتی را برای هر دو بخش تعیین کنید. همچنین قسمت پایینی آن نیز مانند سایر بخش ها مشخصات خط هادی (Leaders Style) شامل نوع خط (در این قسمت امکان انتخاب خط چین، خط فانتوم، خط محور و ... وجود دارد) و ضخامت آن مشخص می شود. در بخش زیرین این قسمت با عنوان Extension Line Style امکان تعیین نوع و ضخامت خط دنباله اندازه (خطی که در ادامه دو ضلع کشیده شده تا آنها را مشخص نماید) وجود دارد. علاوه بر آن با زدن تیک گزینه Same as Leader/Dimension line style این مشخصات کاملا مطابق با خط اندازه تعریف می شود.

در ادامه امکان تنظیم فونت مربوط به اندازه سالید ورک وجود دارد و بعد از آن بخش مربوط به اندازه گذاری دوگانه است. قبلا هم توضیح داده شد که اندازه گذاری دوگانه زمانی لازم است که بخواهید با دو سیستم رایج (میلیمتر و اینچ) یک اندازه را مشخص کنید. با زدن تیک این گزینه ملاحظه می کنید که اندازه قطر سوراخ با دو عدد نمایش داده می شود. در تصویر قطر سوراخ بصورت فرضی برابر با 10 میلیمتر و در کیوشه معادل اینچی آن که 0.394 است مشخص شده. تنظیمات دیگر این بخش مربوط به محل قرار گیری اندازه دوم و جدایش آن از اندازه اول در محیط نقشه کشید سالید است.

آموزش تنظیمات نمایش همزمان دو اندازه سالیدورک

 در صورتی که گزینه Dual dimensions display  را بزنید، یک اندازه با دو مقدار مشخص شده نمایش داده می شود.

در قسمت دیگر امکان تعیین فونت نوشته وجود دارد. در قسمت دقت (Precision)  تعداد رقم اعشار برای نمایش زاویه و همینطور تعداد رقم اعشار برای نمایش تلرانس در سالید ورکز قابل تعیین است. معمولا تعداد رقم اعشار برای نمایش زاویه نیز مانند نمایش اندازه دو رقم بعد از اعشار است.

در انتهای این تنظیمات نحوه قرار گیری اندازه نسبت به خط اندازه (Text Position)  تعیین می شود. برای بخش مربوط به تنظیمات سوراخ های استاندارد (Hole Callout) نیز اکثر موارد مشابه است.

آموزش تنظیم مربوط به سوراخ ها و اندازه گذاری سالید

تنظیم مربوط به تنظیمات سوراخ های استاندارد (Hole Callout) در محیط نقشه کشی سالیدورکز



تنظیم اندازه گذاری سالیدورکس، درس بیست و هشتم

Solidworks Dimensions

پس از آموزش تنظیمات اندازه گذاری قطر دایره و نشان دادن سوراخ در محیط نقشه کشی سالیدورکز - Solidworks drawing، در این جلسه از آموزش های پیشرفته سالیدورک در خصوص اندازه گذاری خطی و نسبی توضیحاتی را ارائه می کنیم. همانطور که در بخش های گذشته مشخص بود، در ابتدای تنظیمات، استاندارد کلی نقشه کشی مشخص شده که در سیستم ما ISO است. اما در پایین آن شما می توانید استاندارد متفاوتی را برای هر دو بخش تعیین کنید. همچنین در بخش زیرین آن نیز مانند سایر بخش ها مشخصات خط هادی (Leaders Style) شامل نوع خط (در این قسمت امکان انتخاب خط چین، خط فانتوم، خط محور و ... وجود دارد) و ضخامت آن مشخص می شود. در ادامه این قسمت با عنوان Extension Line Style امکان تعیین نوع و ضخامت خط دنباله اندازه (خطی که در ادامه دو ضلع کشیده شده تا آنها را مشخص نماید) وجود دارد. علاوه بر آن با زدن تیک گزینه Same as Leader/Dimension line style این مشخصات کاملا مطابق با خط اندازه تعریف می شود.

علاوه بر این در بخش زیرین آن امکان تنظیم فونت وجود دارد. همچنین محل قرارگیری نوشته ها نسبت به خط اندازه در راستای خط اندازه و راستای عمود بر آن قابل تعیین است. بعد از آن بخش مربوط به اندازه گذاری دوگانه است. اندازه گذاری دوگانه زمانی لازم است که بخواهید با دو سیستم رایج (میلیمتر و اینچ) یک اندازه را مشخص کنید. با زدن تیک این گزینه ملاحظه می کنید که اندازه مورد نظر با دو عدد نمایش داده می شود. برای مثال در تصویر نمایشی اندازه مرجع برابر با 20 میلیمتر است و در کیوشه معادل اینچی آن که 0.787 است مشخص شده. همینطور امکان تعیین محل قرار گیری اندازه دوم و جدایش آن از اندازه اول است وجود دارد.

آموزش تنظیمات نمایش اندازه های سالیدورک

 در صورتی که گزینه Dual dimensions display را بزنید، یک اندازه با دو مقدار مشخص شده نمایش داده می شود.

پایین تر از محل مشخص شده برای اندازه گذاری دوگانه، در قسمت دقت (Precision)  تعداد رقم اعشار برای نمایش زاویه و همینطور تعداد رقم اعشار برای نمایش تلرانس در سالیدورک قابل تعیین است.

در انتهای این تنظیمات نحوه قرار گیری اندازه نسبت به خط اندازه (Text Position)  تعیین می شود.

برای بخش مربوط به تنظیمات اندازه گذاری نسبی - Ordinate Dimensioning - اکثر موارد مشابه است. اندازه گذاری نسبی سالیدورکز در مواقعی قرار داده می شود که تعداد اندازه ها در یک راستا زیاد باشد و یا مرجع اندازه گذاری برای همه ویژگی های قطعه یکی باشد.

آموزش سالیدورکز - تنظیمات اندازه گذاری و دایمنشن نسبی

تصویر تنظیم های مربوط به اندازه گذاری نسبی (Ordinate Dimensioning)



روش تنظیم شعاع قوس در اندازه گذاری سالیدورک، درس بیست و نهم

Solidworks Dimensions

آموزش تنظیمات را در این جلسه با آخرین بخش از تنظیمات اندازه گذاری در سالیدورک یعنی مبحث شعاع قوس ها و نمایش گوشه ها ادامه می دهیم. همانطور که در بخش های گذشته مشخص بود، در ابتدای تنظیمات نرم افزار سالیدوررکس، استاندارد کلی نقشه کشی مشخص شده که در سیستم ما ISO است. اما در پایین آن شما می توانید استاندارد متفاوتی را برای هر دو بخش تعیین کنید. همچنین قسمت پایینی آن نیز مانند سایر بخش ها مشخصات خط هادی (Leader / Dimension Line Style) شامل نوع خط (در این قسمت امکان انتخاب خط چین، خط فانتوم، خط محور و ... وجود دارد) و ضخامت آن مشخص می شود.

در بخش زیرین آن امکان تنظیم فونت وجود دارد. همچنین محل قرارگیری نوشته ها نسبت به خط اندازه در راستای خط اندازه و راستای عمود بر آن قابل تعیین است. بعد از آن بخش مربوط به اندازه گذاری دوگانه در سالید ورک است. اندازه گذاری دوگانه زمانی لازم است که بخواهید با دو سیستم رایج (میلیمتر و اینچ) یک اندازه را مشخص کنید. با انتخاب این گزینه ملاحظه می کنید که اندازه مورد نظر با دو عدد نمایش داده می شود. برای مثال در حالتیکه اندازه مرجع برابر با 20 میلیمتر است، در کروشه معادل اینچی آن که 0.787 است مشخص شده. همینطور امکان تعیین محل قرار گیری اندازه دوم و جدایش آن از اندازه اول وجود دارد.

گزینه های شعاع قوس در بخش آپشن سالیدورک

در صورتی که گزینه Solidworks Dual dimensions display را بزنید، یک اندازه با دو مقدار مشخص شده نمایش داده می شود.

پایین تر از محل مشخص شده برای اندازه گذاری دوگانه، در قسمت دقت (Precision)  امکان تعیین دقت اندازه اصلی (Primary Precision) و دقت اندازه دوم (Dual Precision) وجود دارد.

در انتهای این تنظیمات نحوه قرار گیری اندازه نسبت به خط اندازه (Text Positionدر نرم افزار سالیدورک تعیین می شود.

تنظیمات مربوط به بخش Virtual Sharps برای زمانی است که در اسکچ از دستورات پخ (Chamfer / Fillet) استفاده می کنید. این تنظیمات در برای واقع نحوه نمایش گوشه فرضی (قبل از اعمال دستور Chamfer / Fillet) است. در این تنظیمات 5 حالت برای انتخاب وجود دارد.

تنظیم مربوط به پخ ها در قسمت آپشن نرم افزار سالیدورکس

انتخاب نحوه نمایش Virtual Sharps در تنظیمات سالیدورک



آموزش فارسی تنظیم های جدول در سالیدورکز، درس سی ام

Solidworks Tables properties

طی جلسات گذشته آموزش تنظیمات، مبحث اندازه گذاری را به پایان رساندیم. در این جلسه در ادامه مطالب مربوط به تنظیمات سالید ورکز، به آموزش جداول می پردازیم.

در نرم افزار سالید ورک تنظیمات کلی جداول با کلیک روی گزینه Tables از بخش تنظیمات در دسترس قرار می گیرد و با نمایش استاندارد کلی در این قسمت آغاز می شود. سپس در قسمت Text امکان تعیین فونت بصورت کلی برای جدول وجود دارد. در پایین آن قسمت Cell Padding را مشاهدا میکنید که مربوط به اندازه فاصله میان جداول سالیدورکس است. این قسمت به دو بخش Vertical Padding و Horizontal Padding تقسیم می شود که اندازه هر یک می تواند با توجه به نیازهای طراح تغییر کند.

چنانچه علامت مثبت + کنار Tables را بزنید، به مانند Annotations و Dimensions سایر تنظیمات مربوط به جداول خاص قابل دستیابی خواهد بود.

در زیر مجموعه های اصلی جداول که پرکاربرد ترین جدول ها را نشان می دهد، اولین گزینه جدول زیر قطعات و یا Bill of Material – BOM در Solidworks است. در ابتدای این جدول، استاندارد کلی نشان داده شده. در بخش زیرین آن و در قسمت کادر (Borders) اولین گزینه برای تعیین ضخامت خط کادر بیرون و دومین گزینه برای کادر های داخلی جدول است. سپس بخش فونت قرار گرفته. در پایین محل تعیین فونت، قسمتی با نام Zero Quantity Display دیده می شود. این قسمت برای تعیین نحوه نمایش مقدار عددی صفر است. همان گونه که مشاهده می کنید امکان انتخاب یکی از  سه حالت خط تیره / Dash ، صفر / Zero و خالی /  Blank وجود دارد.

پس از آن در بخش Missing Component دو گزینه برای نمایش قطعاتی که قابل بازیابی نیستند وجود دارد. برای مثال ممکن است جدول اسمبلی سالیدورک را ایجاد کرده باشید و در ویرایش جدید یکی از قطعات حذف شده باشد. در اینصورت هنگامی که نقشه اسمبلی را که در گذشته ایجاد کرده اید، دوباره در سالید ورکز باز کنید، با زدن گزینه Keep the row for missing component ردیفی که قطعه مربوط به آن بازیافت نمی شود، حذف نخواهد شد. این امر به شما کمک می کند که در بازیابی قطعات راحت تر عمل کنید. چنانچه این گزینه را فعال کنید گزینه زیرین آن (Display with strike out text) نیز قابل انتخاب خواهد بود و با فعال کردن آن، قطعات حذف شده با نوشته اخطار مشخص می شوند.

تنظیمات و آپشن های مربوطه به جدول BOM سالید ورک

تنظیمات مربوط به وضعیت جدول قطعات BOM سالیدورک



Tolerance training in Solidworks drawing

آموزش پیشرفته آپشن های سالیدورکس، تلرانس(تولرانس)، درس سی و یکم

در هنگام اندازه گذاری در سالیدورک، چه در محیط طراحی قطعه(Part) و چه در محیط نقشه کشی(Drawing) امکان تعیین تلرانس فراهم است، اما به مانند سایر مباحث اندازه گذاری و نقشه کشی، پیش فرض هایی وجود دارد. این پیش فرض ها در قسمت DimeXpert قابل مشاهده و تعریف است. با کلیک روی این قسمت (تلرانس) مانند سایر قسمت ها در ابتدا استاندارد کلی نقشه کشی که ISO است مشاهده می شود. در پایین آن استاندارد قسمت DimeXpert قابل تعیین است.

در بخش Methods در صورتی که Block Tolerance را انتخاب نمایید، سه حالت برای تلرانس های(تلورانس) طولی قابل انتخاب است که در زیر آن تعیین می شود. همچنین تلرانس (تلورانس) زاویه ای نیز در بخش زیرین آن تعیین می شود. اما چنانچه گزینه General Tolerance را انتخاب نمایید بر اساس استاندارد مورد نظر (در اینجا ISO-2768) امکان تعیین استاندارد کلی با وضعیت Fine/Medium/Coarse/Very Coarse وجود خواهد داشت.

تنظیم کلی تلرانس ها در سالیدورک

تنظیمات اصلی سالیدورک(سالیدورکس) تنظیمات مربوط به تلرانس



سوالات رایج در مورد تنظیمات، آپشن ها و مشکلات سالیدورکس(سالیدورکز)

علاوه بر مطالبی که در این پست به آن پاسخ دادیم، اگر سوالی در مورد تنظیمات سالیدورک دارید می توانید در بخش نظرات این مطلب، آن را از ما بپرسید(البته لطفا قبل از پرسیدن سوالات، مطالب این مقاله را به صورت کامل مطالعه کنید). از تمام عزیزان و همراهان محترم خواهش می کنیم سوالات و پرسش های خود را تنها از راه بخش نظرات انتهای مطلب از ما بپرسید. تمامی سعی ما در شرکت آراکو این است که بخشی از مطالب آموزشی را به صورت رایگان در دسترس هموطنان ایرانی، مهندسان و طراحان ساکن کشورهای افغانستان و تاجیکستان و تمام پارسی زبانان دنیا قرار دهیم. در این مسیر تلاش کردیم بدون هیچ چشم داشت مادی کتابها، جزوه ها و فیلم های آموزش سالیدورک را تا جای امکان و به صورت کاملا رایگان در اختیار شما قرار بدهیم و این فرآیند زمان و انرژی زیادی از ما می گیرد. اما امید داریم که این تلاش ها قدم بسیار کوچکی برای بالا رفتن توان علمی و فنی مهندسان و طراحان ایرانی و فارسی زبانان بوده باشد. با این وجود بعضی از دوستان از شماره های تماس آراکو برای مطرح کردن پرسش های شخصی و موردی در زمینه سالیدورک استفاده می کنند و حتی مطالب داخل سایت را به صورت کامل نمی خوانند. با توجه به توضیحات ارائه شده به استحضار کلیه همراهان محترم می رساند شماره های درج شده در سایت برای صرفا برای انجام پروژه طراحی صنعتی به کمک سالیدورک، خدمات مهندسی معکوس، شبیه سازی و تحلیل، و ساخت انیمیشن صنعتی و رندرینگ قطعه و محصول با سالیدورکس است و متاسفانه رفع اشکال سالیدورکس از طریق این شماره ها انجام نمی شود. پیشاپیش از توجه و همکاری شما سروران سپاسگزاریم.



چرا سالیدورکس ورژن پایین تر، فایل مربوط به سالیدورکز (سالیدورک) نسخه بالاتر را باز نمی کند؟

برای مثال چرا فایل سالیدورک ورژن 2020 با نرم افزار سالیدورکس ورژن 2016، 2018 یا 2019 باز نمی شود؟

دلیل این مساله سیاست بازاریابی و فروش شرکت Solidworks (سالیدورک) است که اجازه باز کردن فایل ذخیره شده با ورژن بالاتر را در ورژن پایین تر سالیدورکس نمی دهد. به همین دلیل به کلیه طراحان و شرکت هایی که به عنوان مثال از نرم افزار سالیدورکز 2018 استفاده می کنند توصیه می شود، قبل از نصب سالید ورک 2017، 2018 و یا سالیدورک 2020 ، از همخوانی نسخه سایر سیستم ها و همکاران شان مطمئن باشند. حال اگر به هر دلیلی مجبور شدید فایل ذخیره شده در سالیدورک 2021 را برای مثال در سالیدورک 2018 باز کنید، باید ابتدا فایل را به فرمت های جنرال نرم افزارهای کد مثل IGS، STL یا STEP تبدیل کنید و توجه داشته باشید که در این حالت فیچر های ذخیره شده در درخت طراحی از بین می روند و فقط هندسه مدل قابل مشاهده و استفاده است.

طبقه بندی و انواع فایل های سه بعدی نرم افزار های کتیا، سالیدورک و فیوژن و ان ایکس

تصویر فرمت های کلی مورد استفاده در نرم افزار های مدلسازی سه بعدی CAD



چگونه منوی مخفی شده سمت راست صفحه سالیدورک(Task pane) که شامل کتابخانه و تولباکس است را فعال کرده و نشان دهیم؟

برای مخفی کردن و نشان دادن مجدد نوار ابزار سمت راست Solidworks با نام تسک پن (Task pane) که شامل design library و Toolbox هم هست به ترتیب به منو های زیر بروید.

View - User interface - task pan

منوی View جزو منو های اصلی در قسمت بالای صفحه است. در تصویر زیر روش مخفی کردن و نشان دادن نوار ابزار کتابخانه و جعبه ابزار سالیدورک نشان داده شده است.

روش نمایش و مخفی کردن نوار ابزار سمت راست صفحه سالیدورک

Hide and show task pane, design library and toolbox in Solidworks



چطور در سالیدورک 2020 و 2021، تم سیاه یا سفید را تغییر بدهیم؟

در سالیدورکس شما می توانید علاوه بر بکگراند(پس زمینه) صفحه اصلی، تم کلی(Solidworks theme) را هم تغییر بدهید. نسخه های جدید سالیدورکز مثل 2020 و 2021 امکان استفاده از تم تاریک یا دارک(Solidworks dark theme) را هم به شما می دهد. برای اینکه بتوانید تم سالیدورک را تغییر دهید باید از منوی Tools، گزینه Options را انتخاب کنید. در پنجره باز شده وارد تب System options  شوید و بخش Color را انتخاب کنید. مطابق عکس زیر در اینجا و در قسمت background می توانید تم های مختلف سالیدورک را تغییر دهید. البته این منو امکان تغییر گزنه های دیگری که مربوط به رنگ پس زمینه و حالت های مختلف نمایش است را هم به شما می دهد.

رنگ و تم سالیدورک را چگونه عوض کنیم؟



آیا می توانیم برای فایل سالیدورک پسورد تنظیم کنیم؟

شاید برای شما هم پیش آمده باشد که بخواهید برای یک فایل Solidworks پسورد بگذارید تا هر کسی نتواند آنرا باز کند. البته شما می توانید با قرار دادن چند مدل در یک فایل زیپ یا RAR، به فایل اصلی پسورد اختصاص بدهید. اما اگر بخواهید فایل سالیدورک شما پسورد داشته باشد، باید آنرا با پسوند eDrawing ذخیره کنید. پسوند ای-دراوینگ برای این است که فایل ها را بتوانید بدون داشتن نرم افزار سالیدورکز آن را باز کنید.

برای اینکار هنگامی که می خواهید فایل را ذخیره کنید، گزینه edawings یا پسوند easm را انتخاب کنید. با انتخاب این گزینه، امکان تنظیم کردن پسورد برای شما فعال می شود. در تصویر زیر پنجره پیش فرض برای تنظیم پسورد برای فایل سالیدورکس را مشاهده می کنید.

چطور برای فایل سالیدورک رمز بگذاریم

۲۰ نظر موافقین ۲ مخالفین ۰
محمد قربانعلی بیک

آموزش قالب نقشه کشی سالیدورک -سالید ورکس

آموزش فارسی دراوینگ و نقشه کشی در سالیدورکز

Solidworks drawing Persian - Farsi Tutorial



آموزش محیط نقشه کشی سالیدورک - بخش اول - آشنایی با محیط نقشه کشی سالیدورکس

Solidworks drawing tutorial - Part 1

پس از ساختن مدل سه بعدی در محیط های پارت و اسمبلی سالیدورک، لازم است تا قطعات و مجموعه ها جهت آغاز فرآیند ساخت و تولید، وارد محیط نقشه کشی سالیدورکز - Solidworks drawing شوند. در این بخش به ارائه آموزش رایگان محیط نقشه کشی نرم افزار سالیدورک می پردازیم. مزیت نرم افزار های جدید مهندسی مکانیک مانند سالید ورکز نسبت به نرم افزاری مانند اتوکد در این است که با طراحی و مدلسازی سه بعدی یک قطعه یا مجموعه، نیازی به کشیدن مجدد نقشه قطعات به صورت مجزا نخواهد بود، بلکه خود نرم افزار با توجه به استاندارد ها تعیین شده، نماهای مختلف را ایجاد می کند. برای ورود به محیط نقشه کشی سالیدورکس و ایجاد نقشه، زمانی که قطعه یا اسمبلی در محیط باز است، روی گزینه New کلیک کنید. گزینه های Part و اسمبلی قبلا انتخاب شده اند. اکنون گزینه Drawing را انتخاب کنید. در قسمت بعد پنجره دیگری باز می شود. در این قسمت میتوان مشخصات کاغذ و تمپلیت نقشه شامل اندازه و استاندارد آن را انتخاب کرد. بصورت پیش فرض گزینه های نمایش داده شده در تصویر ذیل  به عنوان تمپلیت و چهارچوب استاندارد نقشه کشی در محیط سالید ورک وجود دارد.

تصویر شماره 1 : انتخاب فرمت و اندازه کاغذ نقشه در محیط Solidworks Drawing

در محیط نقشه کشی صنعتی سالیدورک، طراحی و انتخاب فرمت نقشه مخصوص شما که برای شرکت و یا کارگاه خود طراحی نموده اید ممکن است. برای فراخوان نقشه مورد نظر کافیست روی Browse کلیک کنید و فرمت خود را از آدرس ذخیره شده بیابید. فرمت فایل های نقشه کشی و دراوینگ در نرم افزار سالیدورک .SLDDRW و فایل های جداول و تمپلیت نقشه کشی با فرمت .SLDDRT ذخیره می گردد.





آموزش محیط نقشه کشی سالید ورکز – بخش دوم - ویرایش فرمت نقشه در سالیدورک

Solidworks drawing tutorial - Part 2

در بخش قبل در خصوص ورود به محیط نقشه کشی سالید و انتخاب فرمت و اندازه نقشه توضیح داده شد. پس از ورود به محیط نقشه کشی صنعتی، بسیاری از اطلاعات خود قطعه و یا مجموعه بصورت استاندارد در جدول آورده می شود. برای مثال نام قطعه، اندازه کاغذ، مقیاس پیش فرض (Scale) که با توجه به اندازه کاغذ و ابعاد قطعه توسط خود نرم افزار سالیدورک پیشنهاد می شود در این محیط وجود دارد. اما در هر صورت لازم است برخی از اطلاعات بعدا وارد شوند و یا تغییر کنند. برای مدیریت فرمت نقشه کافی است روی یک بخش خالی از نقشه کلیک راست و سپس گزینه Edit sheet format را انتخاب کنید. در این حالت امکان ایجاد تغییرات روی فرمت نقشه سالیدورکز وجود دارد. بهتر است اعمال تغییرات و توضیحات در این بخش صورت پذیرد تا در هنگام نقشه کشی تداخلی رخ ندهد.

تصویر شماره 1 : ویرایش فرمت نقشه در محیط Drawing - Solidworks

توصیه می شود اطلاعاتی مانند نام قطعه، مقیاس، سایز کاغذ، طراح، چک کننده و تایید کننده نهایی (Designed, Checked, Approved)، روش تصویر، تلرانس عمومی و متریال در این بخش آورده شود.



 جهت مطالعه توضیحات تکمیلی در خصوص تلرانس - تلورانس در سالیدورک بر روی این نوشته کلیک نمائید.







آموزش محیط نقشه کشی سالیدورک

بخش سوم - ویرایش قالب نقشه در سالیدورکز

Solidworks drawing tutorial - Part 3

پس از ادامه تدریس محیط نقشه کشی سالیدورک، در این درس به آموزش قالب های پیش فرض نقشه در سالیدورکز (Templates) می پردازیم. قالب های پیش فرض در واقع محیط هایی سفارشی هستند که میتوان برای سهولت دسترسی و کار، آنها را ذخیره (Save) و در زمان نیاز، بازخوانی (Load) کرد. یکی از پر کاربردترین قالب های پیش فرض، بدون شک  قالب پیش فرض محیط نقشه کشی در Solidworks است. حتما برای شما نیز پیش آمده که در هنگام کار با نرم افزار سالیدورک، چه در شرکت و چه در دانشگاه، نیاز به قالبی اختصاصی برای خود و یا مجموعه زیر نظرتان داشته باشید. در این شرایط می توان با ایجاد جداول مورد نظر و ذخیره آن، استانداردهای شرکت خود را (برای مثال تلرانس های عمومی تولید، شیوه نمایش، علامات صافی سطح و طراحی، چک و تصویب نقشه) در قالب پیش فرض گنجاند. در این صورت هر زمان که نیاز به ایجاد نقشه ای جدید داشتید، نیازی نیست که تمامی این مراحل را مجددا طی کنید. برای ایجاد یک قالب پیش فرض، ابتدا یکی از قالب های موجود را انتخاب نمایید. دقت کنید که اندازه پیش فرض (در مورد محیط نقشه کشی اندازه کاغذ) مورد استفاده بیشتری داشته باشد. معمولا در پروژه های صنایع نفت و گاز،خودرو، انرژی و هوا فضا بیشتر از اندازه ISO A3 بصورت Landscape استفاده می شود. مگر برای قطعاتی که دارای جزئیات زیادی باشند و یا برای مجموعه های مونتاژی بزرگ. پس از باز شدن محیط نقشه کشی، روی صفحه نقشه کلیک راست نموده، گزینه Edit sheet format را انتخاب کنید. در این حالت شما می توانید خطوط، نوشته ها، علامت ها و عکس های مورد نظر خود را در زمینه نقشه ویرایش، حذف یا اضافه کنید.



تصویر شماره 1 : ایجاد تغییرات در زمینه نقشه در سالیدورکس

پس از اعمال تغییرات مورد نظر، با خروج از حالت Edit Sheet Format می توان فرمت مورد نظر را ذخیره یا برای وارد کردن نمای قطعات اقدام کنید. برای خروج از حالت ویرایش زمینه نقشه دوباره روی صفحه نقشه کلیک راست کنید. سپس گزینه Edit sheet را بزنید. حال گزینه Save As را بزنید. در پنجره ظاهر شده در قسمت Save as Type باید فرمت پیش فرض را انتخاب کنید. این فرمت .slddrt است. میتوانید قالب طراحی شده را با فرمت عادی ذخیره و سپس پستوند آن را به .slddrt تغییر دهید. از این پس امکان بازیابی این فرمت در زمانی که برای کشیدن نقشه جدید اقدام می کنید وجود دارد. همچنین از طریق تنظیمات سالیدورکز (Solidworks Options) که توضیحات آن در درس های مقدماتی و متوسطه آمده است، امکان تعیین این فرمت بصورت پیش فرض وجود دارد بصورتی که دیگر حتی نیازی به انتخاب آن نباشد.



تصویر شماره 2 : ذخیره نقشه بصورت قالب پیش فرض



برای مشاهده ادامه آموزش، از طریق فلش زرد رنگ بالا سمت چپ، به ادامه مطلب مراجعه فرمائید.





مهندسی معکوس قطعات و ماشین آلات صنعتی با نرم افزار سالیدورک - سالیدورکز

تهیه نقشه صنعتی و تعیین فرآیند ساخت و تولید قطعات و تجهیزات

بهینه سازی خطوط تولید و طراحی مکانیزم های صنعتی

انجام پروژه مدلسازی سه بعدی سالیدورک - سالیدورکز

انجام پروژه صنعتی Solidworks

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز : https://www.aparat.com/araco.ir









۱ نظر موافقین ۲ مخالفین ۰
محمد قربانعلی بیک
