شبیه سازی و سیمولیشن مایع با سطح آزاد

شبیه سازی و سیمولیشن جریان سطح آزاد

سیمولیشن حرکت سیال در کانال باز

Free-surface modeling

یکی از روش هایی که در علوم مهندسی و برای پیش بینی شرایط به وجود آمده در محیط مورد استفاده قرار می گیرد، شبیه سازی یا سیمولیشن-Simulation است. شبیه سازی انواع مختلفی دارد و در حوزه هایی مانند مهندسی مکانیک، مهندسی برق، مهندسی پزشکی، ایمنی و ... کاربرد دارد.

هدف اصلی از شبیه سازی، پیش بینی نحوه رفتار سیستم در یک شرایط مشخص است. به کمک نتایج و خروجی های سیمولیشن می توان از وضعیت یک سیستم در شرایط مورد نظر اطلاع پیدا کرد و در صورت مشاهده ضعف یا مشکل، با کمترین هزینه ممکن سیستم یا دستگاه را اصلاح کرد.

شبیه سازی و تحلیل ابزاری بسیار قدرتمند در بهینه کردن دستگاه و محصول است.

به عنوان مثال زمانیکه شرکتی یک محصول جدید تولید می کند، قبل از اینکه محصول را وارد بازار کند، با کمک نرم افزار های مرتبط، شبیه سازی و سیمولیشن های متنوعی را بر روی محصول انجام می دهد و طراحی محصول را بهینه می کند. در غیر این صورت ممکن است محصول پس از ورود به بازار دچار مشکلات و ایرادهای فراوانی شود و به اعتبار شرکت تولید کننده لطمه وارد کند.

یکی از انواع شبیه سازی، شبیه سازی و سیمولیشن سیالات و انتقال حرارت می باشد که به CFD -Computational fluid dynamics نیز مشهور است. در شبیه سازی های سیالاتی رفتار مایع یا گاز در محیط پیش بینی می گردد. از جمله مواردی که در تحلیل سیالات و انتقال حرارت به دست می آید می توان به فشار، دما، سرعت و نحوه حرکت سیال اشاره کرد. شبیه سازی های سطح آزاد مایع نیز زیر مجموعه تحلیل و شبیه سازی سی اف دی است.

تحلیل و مدلسازی نحوه حرکت مایع مانند آب در داخل کانال ها و محفظه هایی که سطح مایع با هوا در ارتباط است به شبیه سازی جریان دو فازی یا سطح آزاد - free-surface simulation معروف است. پیچیده بودن این نوع سیمولیشن بیشتر به خاطر این است که فرم هندسی سطح آب یا سیال های دیگر بر اثر حرکت، جابجایی و سایر عوامل تغییر می کند.

شبیه سازی حرکت سطح آب داخل کانال و رودخانه

به این ترتیب سیمولیشن و شبیه سازی نحوه حرکت سیال به زمان وابسته است و به این نوع شبیه سازی ها Time transient simulation گفته می شود. در این روش سیمولیشن، زمان شبیه سازی مشخص می شود و بر خلاف شبیه سازی های Steady State، نتیجه سیمولیشن مربوط به شرایط پایدار نیست. به عنوان مثال در شبیه سازی نحوه تخلیه آب از پشت یک مخرن، می توان هندسه سطح آب را در مدت زمان مشخص شبیه سازی کرد. یکی دیگر از موارد سیمولیشن مایعات و سیالات در این حالت، شدت و نحوه ضربه و تکانه مایع بر دیواره های مخزن در تکان های جانبی است. نمونه این نوع شبیه سازی، نیروی وارد از مایع و سیال به داخل بدنه تانکر حمل است.

بعضی از نمونه های سیمولیشن جریان مایع با سطح آزاد عبارت اند از :

- شبیه سازی جریان آب داخل کانال

- سیمولیشن نحوه حرکت مایع در داخل مخزن

- شبیه سازی و مدلسازی موج

- شبیه سازی حرکت ناوچه، قایق و کشتی در داخل آب

- مدلسازی حرکت سیال داخل مخزن

- شبیه سازی سیل و سیلاب

مدلسازی حرکت آب داخل یک کانال

نمونه شبیه سازی انجام شده حرکت  آب در داخل مسیل توسط شرکت آراکو



سیمولیشن حرکت و رفتار موج دریا

سیمولیشن نحوه حرکت و تاثیر موج بر سکوی دریایی توسط شرکت آراکو

شرکت آراکو با تجربه زیاد در شبیه سازی و سیمولیشن های صنعتی آمادگی دارد انواع شبیه سازی های جریان دو فازی و مایعات را با سطح باز انجام دهد.





شبیه سازی جریان در کانال باز

سیمولیشن مایع در مخزن

شبیه سازی و سیمولیشن موج

تحلیل و شبیه سازی تاثیر موج بر سازه های دریایی

شبیه سازی و مدلسازی سیل و مسیل

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت رسمی شرکت آراکو : www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز :   https://www.aparat.com/araco.ir

۳ نظر موافقین ۱ مخالفین ۰
محمد قربانعلی بیک

مشخصات سیستم مورد نیاز برای اجرای سالیدورک

کامپیوتر(PC) و لپتاپ مناسب برای طراحی و کار با نرم افزار سالیدورک(سالیدورکز)

در این مطلب می خواهیم درباره کانفیگ سیستم برای طراحی با سالیدورک، توضیحاتی را به شما عزیزان ارائه بدهیم. همچنین به بررسی بخش های مختلف سخت افزار، مانند پردازنده(CPU)، حافظه(RAM) و کارت گرافیک(GPU) می پردازیم. در ادامه به شما خواهیم گفت هر کدام از محیط های Solidworks منابع سخت افزاری بیشتری نیاز دارند. در ادامه این مطلب با ما همراه باشید.

مشخصات لپ تاپ خوب و مناسب برای اجرای سالیدورکس

حداقل کانفیگ سخت افزار لازم برای سالیدورکز 2021 و 2020

هر نرم افزاری برای اجرای سریع و روان، علاوه بر سیستم عامل مناسب، نیازمند سخت افزار قوی هم می باشد. منظور ما از سخت افزار معمولا توان پردازش سی پی یو، مقدار حافظه رم و سرعت RAM، مقدار فضای آزاد بر روی هارد دیسک و مشخصات کارت گرافیک است.

سیستم و سخت افزار لازم برای Solidworks

البته در نرم افزارهای مهندسی معمولا با مشخصات سیستم متوسط هم می توانیم نرم افزار را اجرا کنیم. اما اگر بخواهیم از تمام توان نرم افزار استفاده کنیم، باید از سیستم های قوی که به نام ورک استیشن(PC Workstation) معروف هستند، استفاده کرد. فراموش نکنید در زمان انتخاب یک کیس با سخت افزار مناسب و قابل اطمینان، حتما باید قیمت ها را هم در نظر داشته باشیم! مطمئنا خودتان میدانید که به خاطر بالا رفتن قیمت دلار و محدودیت در واردات قطعات کامپیوتر، اگر قطعاتی مثل CPU، کارت گرافیک و مادربرد را بدون در نظر گرفتن قیمت آنها در بازار و مقدار کارایی هر قطعه بخریم، ممکن است مجبور شویم معادل قیمت یک خودرو برای خریدن یک دستکتاپ(Desktop) هزینه کنیم که مطمئنا این مساله منطقی نیست.

روش انتخاب یک دسکتاپ(کیس) یا لپ تاپ مناسب که قیمت خوبی هم داشته باشد، برای اجرای نرم افزار Solidworks، سوال بسیاری از کاربران است. در این مطلب تلاش می کنیم تا در مورد مشخصات کامپیوتری مناسب برای استفاده از سالیدورکس، صحبت کنیم. در ادامه مقاله، میخواهیم تفاوت ویندوز(سیستم عامل) 32 بیت و 64 بیت را توضیح بدهیم تا بدانیم په سسیستم عاملی یا OS برای لبتاپ یا کیس سالید بهتر است.

ویندوز x64 با x86( 32بیت) چه فرقی دارد و کدام برای نصب سالیدورک بهتر است؟

یک نکته خیلی مهم در زمان نصب سالیدورک این است که، آیا سالیدورکز از ویندوز فعلی شما پشتیبانی می کند؟ به عنوان مثال سالیدورکز 2021 ،2020 و 2019 بر روی ویندوز 8.1 اجرا نمی شود. و یا سالید ورکس 2021 که جدیدترین نسخه نرم افزار است، دیگر از Windows 7 هم پشتیبانی نمی کند.  برای اینکه متوجه شویم که هر ورژن نرم افزار طراحی و مدلسازی سالیدورک، از کدام نسخه های سیستم عامل پشتیبانی می کند، باید به وبسایت سالیدورک و بخش operating system مراجعه کنیم. اگر می خواهید از نسخه های جدید سالید استفاده کنید پیشنهاد ما این است که ویندوز 10 نسخه 64 بیتی را نصب نمایید.

حالا سوالی که می پرسیم این است که کدام یک از نسخه های ویندوز 32 بیت یا 64 بیت، برای سالید مناسب خواهد بود. فرق اصلی ویندوز 32 بیتی که به windows-x86 هم معروف است، با نسخه 64 بیت این است که، ویندوز 32 بیت به خاطر نوع معماری و آدرس دهی حافظه، از حداکثر 4 گیگا بایت رم پشتیبانی می کند. یعنی اگر شما یک لپ تاپ قوی با 32 گیگ رم خریده باشید و بر روی آن ویندوز 8.1 نسخه 32 بیت نصب کنید، فقط می توانید از 4 گیگ رم استفاده کنید! علاوه بر این بسیاری از بدافزارهای 32 بیت نیز بر روی ویندوز 64 بیت اجرا نمی شوند.

به همین علت بهترین گزینه این است که از ویندوز نسخه X64 برای اجرا و نصب Solidworks استفاده کرد.

جهت مطالعه مطلب آشنایی با نرم افزار سالیدورک بر روی این نوشته کلیک نمائید.

مشخصات سیستم و حداقل سخت افزار لازم در محیط اصلی سالیدورکس

محیط های اصلی پارت سه محیط زیر هستند

Solidworks part

Solidworks assembly

Solidworks drawing

عموما محدودیت خاصی در مورد حداقل کانفیگوریشن برای اجرای سالیدورک وجود ندارد(به جز مواردی که کامپیوتر شما دارای کانفیگ یا مشخصات بسیار ضعیفی باشد). برای مثال شما با یک پردازنده اینتل Core i3 و استفاده از 4 و یا 8 گیگابایت حافظه رم، می توانید سالیدورکز(سالیدورکس) را اجرا کنید. البته پیشنهاد حداقل مشخصات سیستم از طرف سالیدورک(Solidworks) به این شرح است:

سیستم و کامپیوتر مورد نیاز سالیدورکس 2020 و سالیدورک 2021

Solidworks 2020 and 2021 minimum harware requirement

Processor(CPU): 3.3 GHz or higher clock speed each core

Operating System: Windows 10 64-bit

Memory(RAM): 32GB (16GB minimum)

Hard Drive: Solid State Drive (SSD), maintaining at least 20GB free space

Graphics Card:

NVIDIA Quadro P600 (entry level), P1000/2000 (mid-range) or P4000 (high-end)

AMD Radeon Pro WX 3100 (entry level), WX 4100 (mid-range) or WX 5100 (high-end)

سالیدورک در محیط مدلسازی سه بعدی، رسم اسکچ و تهیه اسمبلی معمولا از توان معادل یک هسته سی پی یو استفاده می کند. به این صورت با بالا رفتن سرعت پردازنده اصلی و فرکانس آن، سالیدورکز در محیط های اولیه خود شامل پارت، اسمبلی و دراوینگ یا نقشه کشی، عملکرد بهتری دارد. سرعت پیشنهادی یا فرکانس سی پی یو مناسب برای اجرای Solidworks به ویژه نسخه های 2021 و 2020، 2.5Ghz الی 3.3 گیگاهرتز است. در مورد سرعت پردازش هر هسته(Core) در CPU، منظور ما همان فرکانس عادی پردازش(Clock speed) است. پس با این توضیحات برای مدلسازی، اسمبلی و کشیدن نقشه در سالیدورک، بنچ مارک و نمره پردازنده در حالت تک هسته ای باید بالا باشد.

به همین علت، اگرچه تعداد هسته های اصلی و مجازی سی پی یو(CPU) در محیط های مختلفی مثل اد این شبیه سازی، سیمولیشن سیالات و انتقال حرارت، رندرینگ و انیمیشین نرم افزار سالیدورک(سالید ورکز) تاثیر زیادی دارد، اما در محیط های اولیه و پایه نرم افزار سالید، سرعت تک هسته ای پردازنده تاثیرگذار است. یکی از وب سایت های بسیار خوبی که در آن می توانید مشخصات هر پردازنده را بررسی کنید و به مقایسه آن با بقیه CPU ها بپردازید و به اصطلاح بنچ مارک(Benchmark) کنید، سایت https://www.cpubenchmark.net/cpu_list.php نام دارد.

بالا بودن حافظه رم(RAM) و نیز کیفیت کارت گرافیک در محیط اسمبلی بیشتر کاربرد دارد. این دو مشخصه، در اسمبلی های پیچیده سالیدورکس که تعداد قطعات بالایی دارند، بیشتر تاثیر گذار هستند.

استفاده از هارد با سرعت بالا و حافظه SSD به عنوان درایو اصلی ویندوز که سالیدورکز در آن نصب شده باشد، موجب افزایش سرعت اجرا و لود Solidworks می شود. ولی نبودن آن نیز مشکلی ایجاد نمیکند.

کانفیگوریشن سیستم مورد نیاز برای سیمولیشن با سالیدورکز

مشخصات کامپیوتر شبیه سازی سیالاتی سالیدورک

تحلیل انتقال حرارت، فرکانس، تحلیل دینامیک و کمانش در سالیدورکس

در زمان استفاده Solidworks Simulation و به ویژه مشبندی قطعه یا اسمبلی در سالیدورکز و انجام فرآیند سعی و خطا در هنگام اجرای سیمولیشن، تمام هسته های پردازنده اصلی فعال می شوند و تعداد بالای هسته سی پی یو در این محیط بسیار مفید خواهد بود. علاوه بر این هنگام اجرای عملیات مش بندی یک مدل در محیط تحلیل تنش و CFD سالیدورکس، بالا بودن حافظه رم کمک می کند تا مش بندی کوچکتر، قابل انجام باشد. این مورد در شرایطی که بخواهید دقت بالای شبیه سازی را داشته باشید، به شما کمک خواهد کرد. نوع کارت کرافیگ و مشخصات آن تاثیر چندانی در سرعت محیط شبیه سازی و سیمولیشن سالیدورک ندارد.

مشخصات پی سی و سیستم Laptop لازم برای رندرگیری در سالیدورک

Solidworks photo view(rendering and Solidworks Visualize)

Solidworks motion study

نکته بسیار مهم این است که Solidworks در زمان Rendering از پردازنده اصلی و سی پی یو استفاده می کند و کارت گرافیک در عملیات رندر گرفتن دخالت ندارد. به همین خاطر است که برای رندرینگ و تهیه انیمیشن صنعتی در سالیدورک، از سیستم هایی استفاده می شود که CPU قدرتمند دارند. یک مساله بسیار مهم دیگر در تهیه انیمیشن صنعتی برای معرفی محصول، سیستم خنک کاری کیس یا لپ تاپ است. برای ساختن یک ثانیه انیمیشن صنعتی، نرم افزار سالیدورک باید بین 20 الی 30 فریم را به صورت متوالی رندر کند. بنابراین پردازنده اصلی، برای مدت طولانی از حداکثر ظرفیت و فرکانس خود استفاده می کند و حرارت بسیار زیادی تولید می شود. اگر پی سی یا لپ تاپی که با آن کار می کنید سیستم خنک کاری قوی نداشته باشد، بالا رفتن دمای سی پی یو برای مدت طولانی ممکن است به دستگاه شما صدمه بزند. به این خاطر است که در رندرینگ با رزولوشن بالا یا تهیه انیمیشن های صنعتی و همچنین تحلیل و سیمولیشن، که CPU مدت زمانی طولانی از بیشترین توان خود استفاده می کند، از Workstation PC استفاده می کنند. سیستم خنک کاری ورک استیشن به صورتی طراحی شده است که می تواند برای مدت زمان بسیار طولانی در حالت حداکثر توان پردازش، دمای پردازنده و مادربرد را در شرایط مناسبی نگهدارد.

پردازنده و CPU خوب برای رندرینگ سالیدورک(سالیدورکز)

طبق توضیحاتی که دادیم هر چقدر سی پی یو(CPU) قوی تر بوده و تعداد هسته های آن بیشتر باشد، سرعت رندرینگ در سالید بیشتر می شود. توجه کنید که کد انگلیسی بعد از نام پردازنده، معرف خانواده آن است. سی پی یو های با کد U که ultra low consumption هستند و امروزه در بسیاری از لب تاپ ها استفاده می شوند،معمولا 2 هسته اصلی و 4 رشته (هسته مجازی) دارند.

این در حالی است که پردازنده های با کد H، Q, QM و HQ دارای 4 هسته اصلی و 8 هسته مجازی(رشته) هستند و استفاده از آنها باعث افزایش سرعت در رندر گرفتن، تهیه انیمیشن و همچنین اجرای شبیه سازی و سیمولیشن در سالیدورک می شود. یاد آوری اینکه از نسل 8 به بعد پردازنده های اینتل کور آی سون-Intel core i7، سی پی یو کد U هم دارای 4 هسته و 8 رشته هستند.

به عنوان مثال اگر برای اجرای نرم افزار سالیدورکس از پردازنده Intel core i7-8550U استفاده می کنید، این پردازنده که مربوط به نسل 8 ام تولیدات شرکت اینتل است، برخلاف سری های قبل کد U، دارای 4 Core و 8 Threads است. پیشنهاد می کنیم برای بررسی تخصصی وضعیت عملکرد پردازنده به سایت بنچ مارک www.cpubenchmark.net مراجعه کنید و پس از جستجوی پردازنده مورد نظرتان، مشخصات آن را به دقت مطالعه کنید.

پس فقط کد انتهای CPU مهم نیست و باید به نسل پردازنده هم توجه کنید. به صورت معمول پردازنده های نسل بالاتر از نسل های قبلی توان پردازش بالاتری دارند و مصرف برقشان هم کمتر است. مثلا سی پی یو  intel core i5 8500(نسل 8 یا 8th generation) نسبت به پردازنده core i5 6500(نسل شش ام)، توان پردازش خیلی بیشتری دارد(70% بیشتر).

ناگفته نماند که پردازنده های سری زئون(Xeon) هم گزینه های مناسبی برای رندرینگ، ساخت انیمیشن صنعتی با سالیدورکس و اجرای سیمولیشن و شبیه سازی در سالیدورک هستند. در سیستم هایی مثل HP workstation از پردازنده زئون بیشتر استفاده می شود.

یکی انتخاب خوب دیگر برای سی پی یو سالید ورکس، استفاده از سری Intel core i9 است. این سری پردازنده اینتل دارای تعداد هسته و رشته نسبتا خوبی بوده و در عین حال قیمت آن معمولا از سری زئون اینتل ارزان تر است.

استفاده از پردازنده ای ام دی برای اجرای سالیدورک

AMD CPU in Solidworks

یکی از سوالاتی که پرسیده می شود این است که آیا نرم افزار سالیدورکس با سی پی یو AMD اجرا می شود؟ در جواب این سوال باید گفت بله. سالیدورک بر روی کامپیوتر و لپ تاپ هایی که پردازنده AMD دارد اجرا می شود. پردازنده های شرکت ای ام دی به خاطر قیمت پایین تر، معمولا تعداد هسته های بیشتری نسبت به سی پی یو اینتل هم قیمت خود دارند. به عنوان نمونه سری AMD Thread ripper یکی از گزینه ها برای دسکتاپ و ورک-استیشن سالیدورکز است و عملکرد خوبی در Solidworks rendering, Solidworks simulation و شبیه سازی سیالاتی CFD دارد. در تصویر زیر مقایسه ای بین پردازنده های مختلف در هنگام چرخش اسمبلی سالیدورک نمایش داده شده است.

مقایسه توان پردازنده اینتل با ای ام دی در اجرای سالید ورک

مقایسه توان پردازش سی پی یو های رده بالا برای سالیدورک

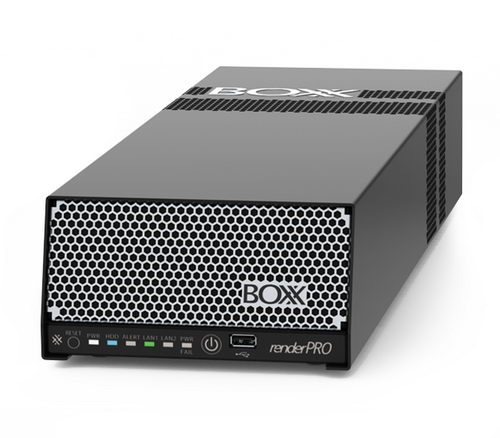

رندر باکس چیست و چه تاثیری در سرعت رندر دارد؟

بر اساس مطالبی که گفتیم، سالیدورک و بسیاری از نرم افزارهای مدلسازی سه بعدی و رندرینگ، در زمان رندر، CPU محور هستند. یعنی رندرینگ نهایی باعث اشغال کامل منابع پردازنده می شود. البته در سالیدورکس امکان رندر گیری به صورت شبکه هم وجود دارد. در Solidworks network render، شما می توانید پردازش لازم برای یک rendering سنگین را بین چند سیستم تقسیم کنید و از توان پردازنده آنها استفاده نمایید. رندر باکس(Render box) هم عملکردی مشابه همین روش دارند. یعنی با استفاده از توان پردازش یک رندرینگ باکس، سرعت انجام کار بسیار بالا می رود. البته رندرباکس ها دارای دو نوع CPU base و GPU base هستند. نوع اول برای نرم افزارهایی است که رندرینگ عکس را سی پی یو انجام می دهد. نوع دوم هم برای نرم افزارهایی است که کارت گرافیک رندرینگ عکس را انجام میدهد. نوع CPU base Render Box بسیار متداول تر است و در موتور های رندرینگ مثل VRAY, KeyShot, Visualize استفاده می شود. جالب است بدانید که با ظهور نسل نهم، دهم و یازدهم پردازنده های intel و AMD که تعداد هسته ها افزایش پیدا کرده و در عین حال توان مصرفی و مقدار حرارت تولیدی کمتر شده است، استفاده از رندر باکس هم جذابیت گذشته را ندارد.

کارت گرافیک خوب و مورد نیاز برای طراحی و کار با سالیدورکز

قبلا گفتیم که کارت گرافیک های معمولی هم می توانند سالیدورکز را اجرا کنند و رندر گرفتن و ساخت انیمیشن بر عهده پردازنده اصلی یا سی پی یو است. که در صورتی که ازکارت گرافیک های مورد تائید Solidworks استفاده می کنید، می توانید درایور آنها را از سایت سالیدورک دانلود کنید و از برخی قابلیت های ویژه مثل Real view استفاده نمایید. البته قیمت این کارتهای گرافیک بسیار بالا است و جز در موارد خاص استفاده از آنها لزومی ندارد. در موارد بسیاری کاربران سالیدورکس از کارت های گرافیک On board(Intel HD graphic) استفاده می کنند.

سری کارت های گرافیک مورد تائید سالیدورکز عبارتند از :

NVIDIA Quadro series

AMD FirePro series

جدول و لیست کارت گرافیک های ساپورت شده و مناسب Solidworks



Solidworks supported graphic cards
AMD NVIDIA
FirePro M4000 Quadro K600
FirePro M5100 Quadro K2000
FirePro M6000 Quadro K4000
FirePro M6100 Quadro K5000
FirePro S7100X Quadro K6000
FirePro S7150 Quadro K420
FirePro S7150x2 Quadro K620
FirePro W2100 Quadro K1200
FirePro W4100 Quadro K2200
FirePro W4190M Quadro K4200
FirePro W4300 Quadro K5200
FirePro W5000 Quadro K2200
FirePro W5100 Quadro M1000M
FirePro W5130M Quadro M1200
FirePro W5170M Quadro M2000
FirePro W5170M Quadro M2000M
FirePro W600 Quadro M2200
FirePro W6150M Quadro M3000M
FirePro W7000 Quadro M4000
FirePro W7100 Quadro M4000M
FirePro W7170M Quadro M5000
FirePro W8000 Quadro M5000M
FirePro W8100 Quadro M500M
FirePro W9000 Quadro M520
FirePro W9100 Quadro M5500
Radeon Pro V340 Quadro M6000
  Quadro M600M
  Quadro M620
  Quadro GP100
  Quadro GV100
  Tesla M6
  Tesla M60
  Tesla P100
  Tesla P4
  Tesla P40
  Tesla P6
  Tesla T4
  Tesla V100

لینک صفحه بررسی کارت گرافیک مورد تائید سالید ورک بر اساس مشخصات سیستم

آیا با استفاده از گرافیک آنبرد(Onboard Graphic)، می توان نرم افزار سالیدورک را اجرا کرد؟

این سوال بسیاری از عزیزان است که هنگام خرید لپ تاپ یا دستکتاپ برای سالیدورکز، آیا حتما باید کارت گرافیک مجزا داشت؟ پاسخ این سوال این است که در استفاده عادی از Solidworks نیاز به کارت گرافیک خاصی نیست و می توان از کارت گرافیک آن برد(Intel HD Graphics) استفاده کرد. البته اگر تعداد قطعات اسمبلی بالا باشد یا نیاز به نمایش حالت Real View داشته باشید، بهتر است از کارت گرافیک مجزا نیز استفاده کنید.

تاثیر حافظه رم در اجرای سریع سالیدورکسSolidworks،

سالیدورک برای اجرا، نیاز به حافظه و رم زیادی ندارد. نرم افزار سالیدورک در شرایطی نیاز به حافظه و RAM دارد که مثلا بخواهیم یک اسمبلی با تعداد زیاد قطعات را باز کنیم و یا در بخش هایی مثل سیمولیشن و شبیه سازی، پروژه انجام دهیم. یکی از موارد دیگری که سالیدورکس نیاز به رم و حافظه بالایی دارد، عملیات مش بندی در تحلیل استاتیک و آنالیز تنش سالیدورکز، Solidworks simulation meshing است. در بخش شبیه سازی سیالاتی و انتقال حرارت و بویژه در عملیات مش بندی، سالید ورک نیاز به حافظه یا RAM زیادی دارد.

مشخصات و سرعت حافظه رم و تاثیر آن بر سرعت سالیدورکس

مشخصات نسل های مختلف حافظه رم و تاثیر آن بر سرعت اجرای سالیدورک(سالیدورکز)

علاوه بر مقدار رم، سرعت RAM در اجرای سریعتر نرم افزار سالیدورکز، تاثیر قابل توجهی دارد. سرعت RAM وابسته به دیتا باس و نسل DDR رم است. برای مثال رم 8 گیگا بایت DDR4 معمولا عملکرد بهتری از 8 گیگ رم DDR2 خواهد داشت.

مش بندی در محیط سیمولیشن سالیدورکز

تصویر نمونه مش بندی در سالیدورک سیمولیشن

تاثیر سرعت هارد دیسک بر سرعت اجرا، لود و کارکردن با نرم افزار سالیدورک
Hard disk speed effect on Solidworks

هارد درایو وظیفه ذخیره و خواندن اطلاعات را در لپ تاپ و یا دسکتاپ دارد. سرعت چرخش هارد دیسک های عادی معمولا 5400 دور در دقیقه است. البته هارد دیسک های دور بالا سرعتی در حدود 7200 دور در دقیقه دارند که می تواند باعث بالارفتن سرعت لود و اجرای نرم افزار سالیدورکس بشود. لازم به ذکر است هارد دیسک مورد استفاده در سرور ها به سرعت 15000 rpm نیز میرسند که استفاده از آنها برای نرم افزار سالیدورکز مرسوم نیست.

گزینه دیگری که بر روی سرعت اجرای Solidworks تاثیر زیادی می گذارد، استفاده از دیسک حالت جامد به نام SSD است. سرعت اس اس دی از هارد دیسک بسیار بیشتر است و امروزه در بعضی از لپ تاپ های صنعتی و یا دسکتاپ های ورک استیشن، از SSD به عنوان درایو C ویندوز استفاده می شود. با این کار سرعت بوت شدن ویندوز و همچنین سرعت اجرای نرم افزار هایی مانند سالید ورکز بسیار زیاد می شود. البته اطلاعات مربوط به پروژه ها بهتر است در درایو دیگری که دارای هارد دیسک است ذخیره شود. مساله ای که درایو های اس اس دی دارند قیمت بسیار بالای آنها است. در تصویر زیر مقایسه ای بین ویژگی های مختلف HDD و SSD انجام شده است.

تفاوت هارت دیسک و هارد اس اس دی در طراحی با سالیدورک

مقایسه ویژگی های هارد دیسک و حافظه اس اس دی برای استفاده در سالیدورک

برای بهتر شدن سرعت سالیدورک و از بین رفتن لگ و هنگ کردن Solidworks چه کار کنیم؟

اگر کامپیوتر پرسنل واحد طراحی شرکت شما در اجرای نرم افزار سالیدورکس، کند است و یا زمان کار با سالید به اصطلاح لگ دارد، حتما نیاز به خریدن یک کیس بسیار قوی با رم و سی پی یو کاملا بروز ندارید. البته راحتترین راه این است که با هزینه بالا، بروز ترین کیس های ورک استیشن را برای شرکت خریداری کنید. ولی با توجه به شرایط فعلی اقتصادی بنده به شخصه چنین پیشنهادی نمی کنم.

برای اینکه با هزینه کم و قیمت مناسب، کامپیوتر یا لپ تاپ خود را برای کار با سالیدورکز بهینه کنید می توانید با چند اقدام مهم و تاثیر گذار شروع کنید. این تغییرات به صورتی است که تا جای ممکن هزینه زیادی به شما تحمیل نکند. البته ما در آراکو به صورت تخصصی و با دریافت هزینه مشاوره، می توانیم بهینه سازی سیستم های شما را با رویکرد کاهش هزینه انجام دهیم.

راه های بالا بردن سرعت سالیدورک

بهینه کردن سخت افزار(hardware)

اولین و بهترین توصیه ای که من برای بیشتر شدن سرعت سالیدورک به شما می کنم، خریدن هارد SSD یا NVME است. فراموش نکنید که برای اینکه هارد اس اس دی بیشترین تاثیر را داشته باشد، باید به عنوان درایو ویندوز استفاده شود و سالید ورک را هم روس درایو SSD نصب کنید. اگر می خواهید پروژه خاصی را با سرعت بیشتری اجرا کنید می توانید فایل های آن پروژه را هم در درایو C ذخیره کنید.

تغییر تنظیمات Solidworks

در این حالت و با استفاده از تنظیمات گرافیکی، تنظیمات حالت اسمبلی های بزرگ و موارد مشابه می توانید سرعت سالیدورکز را بدون تغییر در سخت افزار، زیاد کنید. با مطالعه مطلب تخصصی راهنمای تنظیمات Solidworks، با امکانات موجود در این بخش بیشتر آشنا شوید.

بالا بردن سرعت سالیدورک با تغییر تنظیمات

علاوه بر بخش تنظیمات سالیدورکس، یک ویدئو آموزشی هم برای شما مخاطبان محترم در فضای اختصاصی وبلاگ، آپلود کرده ایم. شما می توانیم با دیدن این ویدئو و استفاده از روش هایی که در آن می بینید، بدون اینکه سخت افزار را تغییر بدهید، کاری کنید که سالیدورکز روان و راحت اجرا شود و اسمبلی ها بهتر باز شوند.

لینک ویدئو افزایش سرعت اجرای سالیدورک و کم کردن لگ و هنگ در باز کردن قطعات

برای کار با سالیدورک(Solidworks) لپ تاپ بخریم یا کیس و کامپیوتر دسکتاپ؟

یکی از سوالاتی که در مورد سیستم مورد نیاز برای سالیدورکس پرسیده می شود این است که آیا برای کار با سالیدورک لپ تاپ بخریم یا پی سی؟

در جواب این سوال باید گفت به صورت کلی و با فرض اینکه امکانات یک لپ تاپ و کیس با هم برابر باشد، همیشه قیمت لپ تاپ بیشتر است و مطمئنا در صورت خرابی، هزینه های تعمیرات و تعویض قطعات لپتاپ گرانتر می شود.

از طرفی اگر کار شما به صورتی است که باید با توجه به پروژه های مختلفی که دارید، از نرم افزار سالیدورک در جاهای مختلف استفاده کنید، خرید لب تاپ برای سالیدورکز منطقی است. البته اگر برای کار کردن با بخش ها و اد این های شبیه سازی، سیمولیشن، رندرینگ و انیمیشن سالیدورک نیاز به سخت افزار بسیار قوی دارید، می توانید با خرید یک لپ تاپ ارزان قیمت کارهای کلی و طراحی های خود را در Solidworks انجام بدهید و Laptop خود را به پروژه ها ببرید و از یک کامپیوتر ورک استیشن برای انجام سیمولیشن و تهیه انیمیشن در سالید ورکز استفاده کنید.

روش اجرای نرم افزار سالیدورک بر روی سیستم عامل مک(MAC OS) و کامپیوترهای اپل

شرکت اپل به خاطر داشتن یک اکوسیستم یکپارچه که قابلیت همگام کردن گوشی های آیفون را با لپ تاپ های مک بوک و پی سی های مک فراهم می کند، در اجرای بعضی از نرم افزارها مشکلاتی را برای کاربران ایجاد نموده است. نرم افزار Solidworks هم متاسفانه جزو همین گروه طبقه بندی می شود. طبق اعلام شرکت سالیدورکس، این نرم افزار طراحی و مهندسی بر روی سیستم عامل MAC شرکت Apple قابل اجرا نیست. اما افرادی که لپ تاپ و دستکتاپ هایی مانند MacBook Air، MacBook Pro، iMac و Mac Pro دارند، می توانند با استفاده از ترفندهایی نرم افزار سالیدورکز را اجرا کنند.

برای اجرای سالیدورک بر روی کامپیوتر های اپل باید ابتدا ویندوز را نصب کنیم. نکته بسیار مهم این است که اجرای سالیدورک بر روی ماشین مجازی(VM - Virtual machine) اپل، باعث خواهد شد نرم افزار دسترسی کامل به سخت افزار و منابع سیستم مانند پردازنده و رم نداشته باشد. دلیل این مساله این است که نرم افزار ویرچوال ماشین بر روی بستر سیستم عامل مک اجرا می شود و به همین خاطر بخشی از قدرت پردازش و حافظه از دسترس خارج می شود. اما برای حل این مساله و اجرای سالید بر روی کامپیوتر اپل چه باید کرد؟

با استفاده از روش بوت کمپ می توانید سالیدورک را روی محصولات شرکت اپل و سیستم عامل مک نصب کنید

پاسخ این سوال استفاده از روش بوت کمپ(Bootcamp) بر روی سیستم عامل مک است. در روش بوت کمپ هنگام بوت شدن لپ تاپ Apple Macbook یا کامپیوتر Mac، شما می توانید از ابتدا سیستم عامل ویندوز را انتخاب کنید. در این حالت Solidworks می تواند از حداکثر توان سخت افزاری سیستم شما استفاده کند و سرعت اجرای آن بهتر می شود. البته پیشنهاد می کنیم برای اینکه بتوانید از نسخه های جدید سالیدورکس استفاده کنید، ویندوز 10 نسخه 64 بیت را برای نصب با استفاده از روش بوتکمپ انتخاب کنید.

ورک استیشن چیست و آیا برای اجرای سالیدورکز(Solidworks) می توان از Workstation PC استفاده کرد؟

سیستم های ورک استیشن، پی سی های قدرتمندی هستند که به صورت تخصصی برای طراحان سه بعدی، تدوین کننده های فیلم و سازنده های انیمیشن و رندرینگ طراحی شده اند. معمولا ورک استیشن ها دارای پردازنده های قوی هستند و در بعضی از موارد یک سیستم ورک استیشن می تواند دارای 2 عدد سی پی یو یا پردازنده موازی باشد. بعضی از شرکت ها و تامین کننده ها برای اجرای سالیدورک به صورت حرفه ای، انجام سیمولیشن یا انیمیشن با سالیدورکس، کامپیوتر های ورک استیشن استوک را پیشنهاد می دهند. این سیستم ها اگر سالم باشند، به خاطر قیمت مناسب، گزینه بسیار خوبی هستند.

بعضی از ورک استیشن های مناسب برای نصب سالیدورک عبارت اند از :

HP Z series workstation for Solidworks

Dell T series workstation - Solidworks and CAD software

ورک استیشن های استوک یکی از بهترین و مناسبترین گزینه ها برای طراحی و سیمولیشن با سالیدورک هستند

تصویر ورک-استیشن سری Z اچ پی برای اجرای نرم افزار Solidworks

مانیتور و نمایشگر مناسب برای اجرای سالیدورک

Suitable monitor for Solidworks

سخت افزار مربوط به گیمینگ در چند سال اخیر پیشرفت زیادی داشته است و کامپیوتر و مانیتور و حتی موس و کیبورد های مخصوص بازی به بازار آمده است. مانیتور (LCD&LED) هم جزو این تجهیزات است و با مشخصات مختلف در بازار موجود است. فرق اصلی مانیتور های گیمینگ با Monitor معمولی در فرکانس نمایش تصویر(Refresh rate) است. معمولا مونیتور گیمینگ ریفرش ریت بالای 60 هرتز دارد تا موقع بازی کردن، گیمر تصویری واقعی تر را ببینید. اما برای استفاده در نرم افزارهای طراحی مثل سالیدورکس، مقدار فرکانس بیش از 60Hz تاثیر چندانی در حس کاربر هنگام طراحی، سیمولیشن و رندرینگ ندارد. به همین علت خریدن مانیتور گیمینگ برای اجرا کردن Solidworks، هزینه ای اضافه است. البته پیشنهاد ما این است که برای سالیدورک از مانیتورهایی با ابعاد بالای 21 اینچ در سیستم دستکتاپ و حداقل 14 اینچ در لپ تاپ استفاده کنید تا در هنگام مدلسازی سه بعدی و طراحی با سالیدورکز، مشکلی نداشته باشید. برای مثال مینی لپ تاپ ها که مانیتورشان معمولا از 12 اینچ کوچکتر است، چشم طراح را در زمان کار با سالیدورک خسته می کند. مانیتور های PC(سیستم دسکتاپ) با ابعاد 19 و به خصوص 17 اینچ هم همین مشکل را در هنگام طراحی و مدلسازی با سالیدورک دارند.

آیا می توانیم برای مدلسازی سه بعدی با سالیدورکز(Solidworks)، از تبلت ویندوزی استفاده کنیم؟

یکی از سوال هایی که توسط عزیزان پرسیده می شود این است که آیا با تبلت های ویندوز دار مانند مایکروسافت سرفیس(Microsoft surface) می توانیم سالیدورک را اجرا کنیم؟ در پاسخ به این سوال باید بگوییم اگر منظورمان مشاهده و ساختن مدل های سه بعدی نسبتا ساده است، این امکان وجود دارد.

اما استفاده از تبلت های ویندوزی برای انجام شبیه سازی، رندر گرفتن و ساخت انیمیشن در سالیدورکس، توصیه نمی شود. زیرا همانطور که توضیح دادیم، سیمولیشن و رندرینگ در سالیدورک، فشار بسیار زیادی بر روی پردازنده یا سی پی یو وارد می کند و در نتیجه حرارت زیادی و به مدت طولانی تولید می شود. البته در سیستم های دسکتاپ و لپ تاپ، سیستم های خنک کاری پردازنده(CPU) معمولا مشکلی برای انتقال حرارت به مدت طولانی ندارند زیرا فضای بیشتری در اختیار آن ها است و قرار دادن فن و مجموعه کولینگ راحتتر است.

پس پیشنهاد می کنیم برای آنالیزهای سنگین، رندرینگ و انیمیشن در سالیدورک، از تبلت ویندوزی مانند سورفیس استفاده نکنید.

آیا سالیدورک بر روی سرفیس اجرا می شود؟.

نرم افزار سالیدورک بر روی سرفیس مایکروسافت قابل اجرا است ولی اجرای شبیه سازی و رندرینگ سنگین بر روی آن توصیه نمی شود.

پاسخ به سوالات در مورد PC و Laptop مناسب برای نرم افزار سالیدورکز

علاوه بر مطالبی که در این پست به آن پاسخ دادیم، اگر سوالی در مورد خرید لپ تاپ و کیس قدرتمند برای اجرای سالیدورک دارید می توانید در بخش نظرات این مطلب، آن را از ما بپرسید(البته لطفا قبل از پرسیدن سوالات، مطالب این مقاله را به صورت کامل مطالعه کنید). از تمام عزیزان و همراهان محترم خواهش می کنیم سوالات و پرسش های خود را از طریق بخش نظرات انتهای مطلب از ما بپرسید. تمامی سعی ما در شرکت آراکو این است که بخشی از مطالب آموزشی را به صورت رایگان در دسترس هموطنان ایرانی، مهندسان و طراحان ساکن کشورهای افغانستان و تاجیکستان و تمام پارسی زبانان دنیا قرار دهیم. در این مسیر تلاش کردیم بدون هیچ چشم داشت مادی کتابها، جزوه ها و فیلم های آموزش سالیدورک را تا جای امکان و به صورت کاملا رایگان در اختیار شما قرار بدهیم و این فرآیند زمان و انرژی زیادی از ما می گیرد. اما امید داریم که این تلاش ها قدم بسیار کوچکی برای بالا رفتن توان علمی و فنی مهندسان و طراحان ایرانی و فارسی زبانان بوده باشد. با این وجود بعضی از دوستان از شماره های تماس آراکو برای مطرح کردن پرسش های شخصی و موردی در زمینه سالیدورک استفاده می کنند و حتی مطالب داخل سایت را به صورت کامل نمی خوانند. با توجه به توضیحات ارائه شده به استحضار کلیه همراهان محترم می رساند شماره های درج شده در سایت برای صرفا برای انجام پروژه طراحی صنعتی به کمک سالیدورک، خدمات مهندسی معکوس، شبیه سازی و تحلیل، و ساخت انیمیشن صنعتی و رندرینگ قطعه و محصول با سالیدورکس است و متاسفانه رفع اشکال سالیدورکس از طریق این شماره ها انجام نمی شود. پیشاپیش از توجه و همکاری شما سروران سپاسگزاریم.

نمونه کیس و لپ تاپ پیشنهادی آراکو برای سالیدورک

در انتهای این مطلب می خواهیم بعضی از لپ تاپ ها و کیس های مناسب برای سالیدورکز را به شما معرفی کنیم. البته توجه کنید که قبل از خرید این سیستم ها، حتما کلیه نظرات و مشخصات آنها را مطالعه کنید. مشخصا Laptop ها و PC های معرفی شده در این قسمت صرفا پیشنهاد ما در شرکت آراکو است و مسئولیتی در قبال خرابی سخت افزار و مشکلات احتمالی نخواهیم داشت. در ادامه این قسمت ابتدا به معرفی گزینه های پیش رو با توجه به طبقه بندی قیمتی می پردازیم و در هر بازه قیمت سعی می کنیم گزینه های خوب را که سخت افزارشان برای اجزای سالیدورکز مناسب است معرفی کنیم.

کیس و سیستم دسکتاپ پیشنهادی برای اجرای Solidworks

1- کیس و سیستم کامپیوتر طراحی و مهندسی در بازه قیمت تا 10 میلیون تومان

در این بازه قیمتی عملا خریدن کیس و مانیتور نو برای طراحی و مدلسازی سه بعدی، انتخاب خوبی نیست چون کانفیگوریشن بسیار ضعیفی نصیب شما خواهد شد. اما باید به شما بگویم که جای نگرانی نیست زیرا یک گزینه بسیار عالی، استفاده از کیس های استوک است. برای مثال کیس های استوک HP را می توانید با قیمتی مناسب خریداری کنید. به عنوان مثال شرکت ما برای بعضی از مشتریان سازمانی که می خواستند با قیمت پایین کیس بخرند، گزینه های استوک را پیشنهاد داده که اکثر آنها بدون هیچ مشکلی در حال کار هستند. لپ تاپ و کیس استوک در واقعا سیستم هایی است که در کشورهای دیگر به خاطر دلایلی مانند تعطیلی شرکت، به قیمت بسیار مناسب برای فروش گذاشته شده است. برای جستجوی گزینه مناسب، با استفاده از موتورهای جستجو مثل گوگل(Google) کافی است عبارت "کیس استوک" یا "لپ تاپ استوک مهندسی" را جستجو کنید. به این ترتیب در این موتور جستجو و همچنین یاهو و بینگ سایت های مناسبی را برای خرید این گونه کیس های پیدا می کنید.

برای مثال شما یک کیس استوک HP EliteDesk 800 G3 با پردازنده i5 نسل 6(Core i5 6500) را که دارای 8 گیگا بایت رم و هارد 1 ترابایت است، با قیمت حدودی 8 میلیون تومان می توانید خریداری کنید(با گرافیک آنبرد) . البته مشخص است که سیستم های استوک با این مشخصات برای طراحی ها و مدلسازی های معمولی جواب می دهد، اما اگر به صورت تخصصی با اسمبلی های بیش از 200 قطعه در سالیدورک کار می کنید یا حجم کار سیمولیشن شما بالا است، این کیس ها گزینه نسبتا قوی برای شما نیستند.

کیس استوک ارزان قیمت میان رده برای سالیدورکس

مینی کیس ها و کیس های استوک میان رده HP، Dell و Lenovov، گزینه هایی اقتصادی برای طراحی و اجرای سالید ورک هستند

2- کیس و PC برای سالیدورک(Solidworks) در بازه قیمت 10 تا 25 میلیون تومان

خوشبختانه در بازه قیمت 10 الی 25 میلیون تومان گزینه های قابل قبولی در اختیار شما است. در این بازه قیمت شما هم می توانید از کیس های نو استفاده کنید و هم امکان استفاده از کیس های استوک را دارید. در مورد سیستم استوک امکان خرید HP workstation Z420, Z600 و Z800 وجود دارد. این کیس ها را می توانید با یک CPU زئون یا دو پردازنده در این بازه قیمت خریداری کنید. پیشنهاد ما این است که در این بازه قیمت تمرکز خود را بر قوی بودن پردازنده بگذارید و درگیر خریدن کارت گرافیک گران قیمت نشوید. البته می توانید به اضافه کردن یک SSD Hard drive هم با حافظه تقریبی 128 تا 256 گیگابایت فکر کنید چون سرعت اجرای Solidworks بسیار بالا می رود.

اما اگر خریدن یک کیس نو را در نظر دارید، کیس های اسمبل شده شرکت HP مدل ProDesk 400 G6 گزینه های بسیار خوبی هستند. به صورت کلی پیشنهاد ما این است که از اسمبل کردن سیستم در این بازه قیمت خودداری کنید زیرا کیس های اسمبل شده شرکت های Lenovo، DELL، HP معمولا آزمایش خود را پس داده اند و همخوانی مناسبی بین Motherboard، CPU، Hard disk و سیستم خنک کننده برقرار است و در طولانی مدت هزینه کمتری را برای شما خواهند داشت.

3- لپ تاپ مناسب برای اجرای سالیدورک تا قیمت 35 میلیون تومان

تعدادی از بازدیدکنندگان در بخش نظرات از ما سوال کرده بودند برای خرید Laptop حرفه ای و قوی که بتواند براحتی Solidworks را اجرا کند چه گزینه ای پیشنهاد می کنید؟

خوشبختانه شما با هزینه ای در حدود 25 تا 30 میلیون تومان چند انتخاب مناسب برای خرید لپ تاپ طراحی با سالیدورک دارید.

ما در این قسمت، چند سیستم Laptop پیشنهادی برای کار با سالیدورکس را به همراه گانفیگوریشن، قیمت حدودی و لینک خرید در دیجیکالا برای شما قرار می دهیم.

- لپ تاپ لنوو مدل IdeaPad Gaming 3 15IH05-NB

بازه قیمت 34 میلیون تومان

پردازنده Core i7 10750H

رم 16GB DDR4

هارد 256GB SSD + 1TB HDD

کارت گرافیک 4GB NVIDIA GeForce GTX 1650 Ti GDDR5

لینک لپتاپ Lenovo مدل IdeaPad Gaming 3 15IH05-NB در دیجیکالا



- لپ تاپ لنوو مدل IdeaPad Gaming 3 15IHU6

بازه قیمت 30 میلیون تومان

پردازنده Core i7 10370H

رم 8GB DDR4-3200

هارد 256GB SSD NVMe + 1TB HDD

کارت گرافیک 4GB NVIDIA GeForce GTX 1650 GDDR6

لینک لبتاپ Lenovo مدل IdeaPad Gaming 3 15IHU6 در دیجیکالا



انجام پروژه طراحی و مدلسازی صنعتی با نرم افزار سالیدورکس

انجام پروژه شبیه سازی استاتیک در سالیدورک

انجام پروژه رندرینگ صنعتی و تهیه رندر تبلیغاتی از مدل سه بعدی در سالیدورکز

شبیه سازی سیالاتی و سیمولیشین سیالات با سالید ورک

تهیه انیمیشن صنعتی با استفاده از Solidworks

انجام پروژه راه دور (خارج از ایران) با نرم افزار Solidworks

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت آراکو: www.araco.ir

نمونه پروژه های آراکو در اینستاگرام: https://www.instagram.com/araco.ir

آپارت آراکو، فیلم فارسی آموزش سالیدورکس: https://www.aparat.com/araco.ir

لینک مقاله کامپیوتر مناسب برای سالیدورک، در سایت آراکو

۳۰ نظر موافقین ۲ مخالفین ۰
محمد قربانعلی بیک

طراحی و مهندسی معکوس قطعات آسانسور با سالیدورک

طراحی و مهندسی معکوس تجهیزات آسانسور

طراحی و مهندسی معکوس الکترو موتور، درب، کابین

Elevator components design and reverse engineering

یکی از صنایعی که با آغاز انقلاب صنعتی در دنیا شروع به گسترش کد، صنعت آسانسور سازی است. آسانسور برقی به معنای شناخته شده امروز در دنیا, سابقه ای در حدود 150 سال دارد. شایان ذکر است در گذشته های دور نیز مکانیزم های بالابر مکانیکی در دنیا رایج بود که به عنوان نمونه می توان به چرخ چاه آب اشاره کرد. دلیل اصلی رونق گرفتن صنعت آسانسور سازی، زیاد شدن طبقات ساختمانها و اماکن تجاری، پس از انقلاب صنعتی بود. پیش از این زمان، نیاز به آسانسور برای ساختمانهای 2 تا 3 طبقه چندان حس نمی شد. البته کشف برق و روش استفاده از آن هم تاثیر بسیار زیادی در استقبال عمومی از آسانسور داشت.

آسانسورهای قدیمی

دو نمونه از شرکت های قدیمی تولید آسانسور در جهان اوتیس و شیندلر با قدمتی حدود 150 سال هستند.

تاریخچه آسانسور در ایران

قدمت صنعت آسانسور و آسانسور سازی در کشورمان ایران، به حدود 80 سال پیش بر می گردد. طبق اطلاعات موجود اولین آسانسورهای صنعتی ایران، زمان حکمرانی احمد شاه قاجار و در پالایشگاه آبادان راه اندازی شد.

اولین آسانسور ایران

در خصوص آسانسور ساختمانی می توان گفت که آغاز استفاده از آسانسور در ساختمان ها به دهه 40 شمسی بازمی گردد که برای اولین بار در برخی ساختمانهای چند طبقه نصب الویتور نصب شد.

به مرور زمان و با افزایش ارتفاع ساختمانها و همچنین پیشرفت تکنولوژی، استفاده از آسانسور در ساختمانهای مختلف رواج پیدا کرد و از یک محصول خاص، تبدیل به وسیله ای پر کاربرد گردید که امروزه همگی ما با آن سر و کار داریم.

بخش های اصلی که یک مجموعه آسانسور را شکل می دهند عبارتند از :

- کابین آسانسور

- درب آسانسور

- سیستم محرک یا موتور و گیربکس آسانسور

- تابلوهای برق و کنترل آسانسور

در شرایط فعلی که بالا رفتن نرخ ارز و تحریم ها موجب شده واردات بسیاری از قطعات و تجهیزات به صرفه نباشد، استفاده از روش مهندسی معکوس به کمک نرم افزار سالیدورک - سالیدورکز روشی مقرون به صرفه برای تولید قطعات مختلف، از جمله تجهزات صنعت آسانسور است.

به عنوان مثال می توان با توجه به درخواست کارفرما، سیستم موتور و گیربکس آسانسور را با توان دلخواه طراحی نمود و در عین حال با در نظر گرفتن یک کانسپت کلی، سایزهای مختلف را به صورت مشابه ساخت.

همچنین با چند تکه کردن بدنه موتور و گیربکس آسانسور، فرآیند خدمات پس از فروش و تعمیرات بسیار راحت تر خواهد شد.

مهندسی معکوس و طراحی موتور گیربکس آسانسور

شرکت آراکو با توجه به سابقه درخشان در حوزه طراحی، مهندسی معکوس و ساخت داخل تجهیزات صنعتی از جمله ماشین آلات اروپایی، آمادگی دارد در حوزه مهندسی معکوس و طراحی موتور گیربکس آسانسور، درب آسانسور و کابین، با تولید کنندگان و صنعتگران داخلی همکاری نماید.

متدولوژی کاری شرکت آراکو و بهره گیری از نرم افزار مدلسازی سه بعدی و مهندسی سالیدورک - سالیدورکس، این امکان را فراهم می کند که علاوه بر بررسی کامل نمونه مدلسازی شده پیش از تولید، امکان ایجاد تغییرات ظاهری و عملکردی را نیز بررسی نماید.



مهندسی معکوس و طراحی تجهیزات آسانسور

اندازه برداری و مدلسازی سه بعدی تجهیزات صنعتی

طراحی و مهندسی معکوس موتور گیربکس آسانسور

انجام پروژه صنعتی با سالیدورک - سالیدورکز  Solidworks

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

نمونه پروژه های آراکو در اینستاگرام : https://www.instagram.com/araco.ir

کانال آراکو، فیلم فارسی آموزش سالیدورکس : https://www.aparat.com/araco.ir

۱ نظر موافقین ۲ مخالفین ۰
محمد قربانعلی بیک

طراحی و مهندسی معکوس مبلمان اداری و صندلی

طراحی صندلی و مبلمان

مهندسی معکوس مبلمان اداری و مبلمان منزل

Office chair design, Modeling and simulation - Solidworks

صنعت مبلمان اداری، صندلی و مبلمان منزل از حوزه های بسیار موفق صنعت ایران است. وجود برندهایی مانند نیلپر، لیو، اروند، راحتیران، رایانه صنعت و نظری در حوزه صندلی و مبلمان اداری و برند هایی مانند فیلون، پارسا، مبلیران و نیلپر در بخش مبلمان منزل موجب گردیده است که بسیاری از مصرف کنندگان کالای ایرانی را انتخاب کرده و با توجه به رقابت شرکت های تولید کننده، از نظر کیفیت به صندلی های اداری تولید ایران اطمینان داشته باشند.

علاوه بر این موارد تولید کنندگان دیگری نیز در حوزه ساخت میز اداری، قفسه، پارتیشن، درب و ... فعالیت دارند.

طراحی مبلمان اداری

تصاویر مربوط به تولید مبلمان اداری - شرکت نیلپر

در چرخه تولید محصول حوزه مبلمان اداری، طراحی و یا مهندسی معکوس از روی صندلی یا مبل خارجی، نقش مهمی ایفا می کند. روال تولید مبلمان و صندلی اداری بدین صورت است که در ابتدا تعدادی نمونه خارجی برای مهندسی معکوس و یا تعدادی طرح کانسپت - Concept design انتخاب می شود و توسط گروهی از خبرگان این صنعت، طرح های صندلی و یا مبل بررسی می گردد و نهایتا یک یا دو نمونه جهت تولید انتخاب خواهد شد. در ادامه طرح مورد نظر از صندلی/ مبل و یا نمونه مورد نظر جهت مهندسی معکوس به واحد طراحی و یا شرکت معتبری که در این حوزه فعالیت دارد سپرده خواهد شد



برای مطالعه توضیحات در خصوص تفاوت مهندسی معکوس و کپی کردن دستگاه های صنعتی بر روی این نوشته کلیک نمائید.



پس از بررسی های اولیه و انتخاب متریال مورد نظر قطعات، طراحی جزئیات و دیتیل دیزاین - Detail design آغاز می گردد. در این بخش و بااستفاده از نرم افزارهای CAD مانند سالیدورک - سالیدورکس، مدل س بعدی کاملی از صندلی و یا مبل آماده می شود و گروه طراحی به بررسی عملکرد تک تک اجزا آن در کنار هم می پردازند. همچنین مواردی از قبیل مکانیزم های حرکتی پشتی و نشیمن صندلی و چرخها و پنج پر صندلی مورد بررسی ویژه ای قرار می گیرد. در مرحله بعد با استفاده از سیمولیشن و شبیه سازی FEM - FEA قطعات حساس در شرایط بارگذاری تحلیل می شوند و ضریب اطمینان آنها در مقابل بارگذاری مربوط به وزن بدست می آید. در این حالت اگر قطعه ای از نظر ضریب اطمینان مربوط به تحلیل تنش در شرایط بحرانی قرار گیرد، جهت تقویت طرح و بهبود آن مجددا باز طراحی خواهد شد.

پس از طی این مراحل نوبت به ساخت نمونه صندلی مورد نظر و یا مبل می رسد. در این مرحله کلیه مدل های سه بعدی که توسط واحد طراحی و یا شرکت طراح آماده شده است تبدیل به نقشه های ساخت و یا مدل های مورد نیاز دستگاه سی ان سی شده و برای تولید مورد استفاده قرار می گیرد. پس از تولید نمونه اولیه مبل یا صندلی، این نمونه از نظر زیبایی ظاهری، عملکرد های جک و مکانیزم صندلی، راحتی هنگام نشستن و کیفیت قطعات مورد بررسی قرار می گیرد و اگر هر یک از اجزاء نیاز به اصلاح داشته باشند، فرآیند باز طراحی بر روی آنها مجددا صورت می گیرد.

مدل سه بعدی صندلی اداری و طراحی صندلی



جهت مطالعه توضیحات تکمیلی در خصوص نمونه سازی و روش های آن بر روی این نوشته کلیک نمائید.



در نهایت پس از تائید طرح از نظر اصول ارگونومی، زیبا شناختی و کیفیت کلیه قطعات و اعمال اصلاحات احتمالی بر روی مدل سه بعدی تهیه شده توسط نرم افزار Solidworks و یا نرم افزارهایی مانند Catia، کلیه فایلهای و نقشه های جهت تولید انبود آماده شده و به واحد های مربوطه ارسال می گردد.

کلیه فرآیندهای مورد نیاز حین انتخاب، طراحی کانسپت، طراحی دیتیل و نمونه سازی صندلی و مبل اداری باید توسط افراد متخصص و خبره در این حوزه انجام پذیرد تا صندلی و یا مبل تولید شده علاوه بر کیفیت مناسب، مورد پسند مشتری نیز واقع شده و در بازار داخلی و خارجی، بتواند با محصولات شرکت های دیگر رقابت نماید.

مراحل مهندسی معکوس صندلی

شرکت آراکو با سابقه ای مناسب در حوزه مهندسی معکوس و ساخت داخل تجهیزات و قطعات صنعتی و طراحی دستگاه، ماشین آلات و قطعات مختلف و با تجربه ویژه در حوزه مبلمان اداری و خانگی آماده ارائه خدمات طراحی صندلی، طراحی سه بعدی مبل، طراحی کانسپت، طراحی دیتیل و مهندسی معکوس می باشد.





انجام پروژه صنعتی مدلسازی سه بعدی با نرم افزار سالیدورک - سالیدورکز

مهندسی معکوس صندلی و مبل اداری و خانگی

طراحی کانسپت و دیتیل دیزاین

طراحی صندلی، میز و مبلمان

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو فیلم آموزش سالیدورک : https://www.aparat.com/araco.ir

۱ نظر موافقین ۲ مخالفین ۰
محمد قربانعلی بیک

مهندسی معکوس و ساخت داخل لوازم خانگی

طراحی، مدلسازی سه بعدی و ساخت داخل لوازم منزل

Home appliance design, 3D Modeling and reverse engineering

بالا رفتن قیمت ارز در ماههای اخیر و دور جدید تحریم ها موجب گردیده است که قیمت بسیاری از کالاها افزایش شدیدی داشته باشد. در این میان یکی از مهمترین بخش های بازار، مربوط به لوازم خانگی است. یکی از روش های بسیار مناسب در شرایط افزایش نرخ ارز، تولید داخل و بومی سازی کالا ها و تجهیزاتی است که در داخل امکان تولید آن وجود دارد. روش مهندسی معکوس و ساخت داخل بهترین ابزار برای واردکنندگان و شرکت های بازرگانی است که در شرایط فعلی دچار مشکل شده اند.



برای مطالعه توضیحات تکمیلی در خصوص مهندسی معکوس و تفاوت آن با کپی کردن، بر روی این نوشته کلیک نمائید



لوازم خانگی و لوازم آشپزخانه از جمله مواردی هستند که بخش قابل توجهی از آن را می توان در داخل کشور تولید کرد. این قسمت ها شامل قطعات فلزی (ورقکاری، شاسی و استراکچر) قطعات پلاستیکی، و مدار های الکتریکی و برقی می شوند.

مهندسی معکوس لوازم خانگی

در روش مهندسی معکوس، ابتدا یک نمونه خارجی که از کیفیت مناسبی برخوردار باشد انتخاب می گردد. سپس پس از باز کردن و دمونتاژ آن، عملیات اندازه برداری و مدلسازی سه بعدی آغاز خواهد شد. پس از پایان این مرحله، یک مدل سه بعدی با اندازه های دقیق تهیه خواهد شد که می توان نحوه قرار گیری کلیه اجزا را داخل آن مشاهده نمود

دمونتاژ لوازم خانگی

علاوه بر این با استفاده از نظرات کارفرما می توان قسمتهایی از محصول را تغییر داد و یا مکانیزم های آن را به گونه ای تغییر داد که هزینه ساخت کاهش یابد. در ادامه و برای اطمینان از صحت عملکرد دستگاه می توان از شبیه سازی های استاتیکی و سیالاتی استفاده نمود.



شبیه سازی سالیدورک

مرحله بعدی نمونه سازی اولیه است. در این مرحله کلیه قطعات مکانیکی و برقی، با هزینه قابل قبولی یه صورت نمونه تکی تولید می شود. یکی از روش های تولید نمونه اولیه استفاده از متد نمونه سازی سریع یا Rapid prototyping است.



جهت مطالعه توضیحات تکمیلی در خصوص نمونه سازی سریع یا رپید پروتو تایپینگ بر روی این نوشته کلیک نمایید



پس از اتمام نمونه سازی اولیه و بررسی موارد اصلاحی احتمالی، با استفاده از مدل سه بعدی و نمونه مورد بررسی، فرآیند های ساخت با توجه به هزینه مورد نیاز تعریف می شوند. تعیین فرآیند های ساخت نیاز به تجربه مناسبی در حوزه تولید دارد تا بتوان کلیه قطعات را با بهترین کیفیت و حداقل هزینه ممکن ساخت

در ادامه مراحل مونتاژ و دستور العملهای دمونتاژ و خدمات پس از فروش برای محصول و دستگاه مورد نظر تعریف خواهد شد.

همچنین با استفاده از روش رندرینگ محصول، می توان از مدل سه بعدی کامل دستگاه تصاویری مشابه تصاویر محصول نهایی تهیه کرد و نحوه رنگبندی و جلوه های ظاهری را نیز مورد بررسی قرار داد و حتی از نحوه عملکرد دستگاه انیمیشن های صنعتی و تبلیغاتی تهیه کرد.



برای مطالعه توضیحات تکمیلی در خصوص رندر تبلیغاتی و رندرینگ صنعتی بر روی این نوشته کلیک نمائید



بدین ترتیب و با استفاده از روش مهندسی معکوس، امکان ساخت داخل محصولات خانگی با رویکردی اصولی و مهندسی وجود خواهد داشت. همانگونه که در توضیحات فوق ذکر گردید، استفاده از روش مهندسی معکوس می تواند موجب کاهش هزینه ها و جلوگیری از اثر مخرب بالا رفتن ارزش دلار بر کسب و کار شرکت های مختلف گردد.





مهندسی معکوس و ساخت داخل اجاق گاز و اوون

مدلسازی سه بعدی و ساخت داخل یخچال و فریزر

بومی سازی و تولید داخل ماشین لباسشویی و ظرق شویی

طراحی و مهندسی معکوس لوازم خانگی با سالیدورک

مهندسی معکوس و طراحی محصول لوازم آشپزخانه

رندرینگ محصول و دستگاه و ساخت انیمیشن صنعتی با سالیدورک

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز : https://www.aparat.com/araco.ir

۱ نظر موافقین ۲ مخالفین ۰
محمد قربانعلی بیک

شبیه سازی و سیمولیشن سالیدورک و تحلیل تنش

تحلیل و شبیه سازی استاتیک و دینامیک

سیمولیشن به روش اجزاء (المان) محدود با سالیدورک - FEM - FEA

تحلیل تنش در سالیدورکس - شبیه سازی و بارگذاری سالیدورکز

Solidworks Cosmos Simulation - Static and dynamic analysis

روش اجزاء محدود یا روش المان محدود به انگلیسی Finite Element Method که به اختصار (FEM) نامیده می‌شود، روشی عددی برای حل تقریبی معادلات دیفرانسیل جزئی و نیز حل معادله‌های انتگرالی می باشد. کاربرد عملی اجزای محدود معمولا با نام تحلیل اجزا محدود (FEA) خوانده می‌شود. اساس کار این روش شبیه سازی حذف کامل معادلات دیفرانسیل یا ساده سازی آنها به معادلات دیفرانسیل معمولی، که با روشهای عددی مانند اویلر حل می‌شوند، می‌باشد. در حقیقت در روش اجزا یا المان محدود، جسم یا مجموعه مورد نظر، به المان های بسیار کوچک تقسیم می شود و معادلات مربوط برای هر یک از المان ها حل می گردد. باید توجه داشت که دقت تحلیل المان محدود به شدت به کیفیت مدل سازی، در نظر گرفتن شرایط مرزی و تخصیص متریال صحیح و نیز مش بندی مناسب مدل وابسته است.

تحلیل و شبیه سازی اجزاء یا المان محدود برای بارگذاری استاتیک و دینامیک تجهیزات مکانیکی و سازه ها به کار می رودهدف اصلی از انجام شبیه سازی و سیمولیشن، شبیه سازی بارگذاری، تحلیل استاتیک و تحلیل تنش در قطعه و تجهیز مورد نظر است.

به وسیله شبیه سازی و تحلیل تنش، می توان نقاط بحرانی یک سازه یا تجهیز را مشخص نمود و ضریب اطمینان را در قطعه یا شاسی محاسبه نمود.



solidworks fem analysis



انجام پروژه تحلیل و شبیه سازی ارتعاشات و آنالیز مودال در Solidworks

تحلیل تنش و سیمولیشن دینامیک با Solidworks Cosmos Simulation

انجام پروژه تحلیل تنش در سالیدورک

شبیه سازی المان محدود FEM در سالیدورکز

انجام پروژه صنعتی Solidworks

شرکت آراکو - محمد قربانعلی بیک

شماره تماس مستقیم : 09124780268

شماره تماس شرکت : 02166561974-02166129745

وبسایت: www.araco.ir

ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

کانال آپارت آراکو - دانلود فیلم فارسی آموزش سالیدورک - سالیدورکز : https://www.aparat.com/araco.ir



شبیه سازی، سیمولیشن سالیدورک چیست؟

نرم افزار سالیدورک(سالیدورکس، سالیدورکز) Solidworks علاوه بر امکانات بسیار گسترده در زمینه مدلسازی سه بعدی و طراحی، امکان انجام شبیه سازی و سیمولیشن را برای کاربران فراهم می کند. اد این سیمولیشن سالید ورک -Solidworks Simulation Add In  - علاوه بر انجام تحلیل تنش و شبیه سازی استاتیک، شبیه سازی و سیمولیشن دینامیک، خستگی، کمانش و شبیه سازی حرکتی را نیز انجام می دهد.

با توجه به توضیحات ارائه شده، برخی از کاربرد های شبیه سازی و سیمولیشن استاتیک و تحلیل تنش در صنعت عبارت اند ار :

- تحلیل تنش و شبیه سازی استاتیک شاسی و استراکچر

- تست ضربه و تست سقوط قطعات و محصولات

- شبیه سازی و سیمولیشن خستگی

- آنالیز و شبیه سازی FEM - FEA و تحلیل استاتیک قطعات و محصولات

- تحلیل تنش و تعیین ضریب اعتماد (اطمینان) ماشین آلات و تجهیزات

- شبیه سازی و سیمولیشن انتقال حرارت در تجهیزات و ماشین آلات



بخش دانلود کتاب و جزوه آموزش سیمولیشن و شبیه سازی (تحلیل) در سالیدورک

Solidworks Cosmos Simulation Tutorial free download PDF

برای وارد شدن به بخش آرشیو کتاب و جزوه آموزشی سالیدورک بر روی این نوشته کلیک کنید


دانلود آموزش تحلیل در سالید ورک موشن
Solidworks Motion analysis training PDF


کتاب جامع آموزش سیمولیشن سالیدورک
Solidworks black book 2015 free download PDF


دانلود کتاب سیمولیشن (تحلیل) حرارت در سالیدورک
Solidworks Heat transfer simulation tutorial PDF


آشنایی با شبیه سازی و سیمولیشن استاتیک و تحلیل تنش در سالیدورک
Solidworks Static analysis PDF


آموزش آشنایی با اتصالات(پیچ و جوش و ...) درتحلیل تنش سالیدوکز
Solidworks Connection introduction book PDF


آموزش شبیه سازی ارتعاشات در سالیدورکز(آنالیز مودال)

۲ نظر موافقین ۱ مخالفین ۰
محمد قربانعلی بیک

شبیه سازی و سیمولیشن CFD،سیالات، انتقال حرارت

سیمولیشن سیالات سالیدورکز

شبیه سازی، سیمولیشن (Simulation) و تحلیل مکانیکی بر خلاف باور بسیاری از افراد که تصور می کنند تنها باعث ایجاد هزینه های اضافی می شود، روشی مدرن برای کاهش هزینه کلی طرح، کم کردن قیمت تمام شده و جلوگیری از سعی و خطاهای زیاد و از بین رفتن سرمایه و اعتبار یک شرکت است.

شبیه سازی ترمودینامیک

شبیه سازی سی اف دی (CFD)

Solidworks cosmos flow works

همانطور که می دانید سیال به معنی مجموعه گاز ها و مایع ها است که شکل ثابت و مستقلی ندارند و به شکل ظرف در می آیند. پیش بینی رفتار مایعات و گازها معمولا سخت تر از مواد جامد است. یکی از دلیل های این مساله، وجود جریان های داخلی در یک حجم یسته مایع یا گاز است. به عنوان مثال اگر شما بخواهید جریان هوای داخل یک درایر یا خشک کن را شبیه سازی کنید، علاوه بر دما و فشار در هر نقطه، باید سرعت حرکت جریان هوا و جهت حرکت هوا را هم مشخص کنید تا بتوانید طرح صنعتی خود را اصلاح کنید.

اصلاحاتی که پس از مطالعه نتایج سیمولیشن سی اف دی یا Computational Fluid Mechanics بدست می آید معمولا باعث صرفه جویی در مصرف انرژی و افزایش راندمان دستگاه می شود. در عین حال یا استفاده از تحلیل سیالات و انتقال حرارت می توانیم هزینه های تولید و ساخت محصول و دستگاه را کم کنیم(به خاطر کاهش سعی و خطا در تولید).

شبیه سازی سی اف دی  یک گزینه عالی برای بررسی وضعیت انتقال حرارت است.

نمونه شبیه سازی سرعت، دما و جریان مایع در داخل یک مبدل حرارت (Heat exchanger CFD)

در ادامه با مفهوم مکانیک سیالات و روش اجرای شبیه سازی مایع و گاز بیشتر آشنا می شویم.

مکانیک شاره‌ها یا مکانیک سیالات به انگلیسیFluid mechanicsیکی از شاخه ‌های وسیع در مکانیک محیط ‌های پیوسته را تشکیل می‌دهد. مکانیک سیالات هم با اصول مربوط به مکانیک جامدات آغاز می‌شود، ولی آنچه که سرانجام این دو بخش را از هم متمایز می‌سازد، این است که سیالات (گازها و مایعات) بر خلاف جامدات قادر به تحمل تنش برشی نیست. با دانستن این مسئله معادله هایی برای تحلیل و شبیه سازی حرکت سیالات طرح‌ ریزی شده است. این معادلات به احترام ناویه و استوکس دو ریاضی ‌دان بریتانیایی و فرانسوی به نام معادلات ناویه - استوکس نامیده می‌شوند - Navier–Stokes equations . تحلیل و شبیه سازی های سی اف دی، سیالات و انتقال حرارت یا CFD - Computational Fluid Dynamics ،در حقیقت حل معادله ناویر استوکس برای حجم های کوچک از مدل اصلی می باشد. در این روش کل معیار شبیه سازی ابتدا به حجم های بسیار کوچکی در عملیات مش بندی تقسیم می شود و پس از اعمال شرایط مرزی، معادلات مذکور برای کلیه المان ها حل می شود.

شبیه سازی های سیالاتی یا سیمولیشن سی اف دی - CFD - از لحاظ روال کلی مشابه تحلیل های استاتیکی و دینامیکی FEM می باشد. در هر دو روش برای حل از المان های بسیار کوچک تری نسبت به مدل اصلی استفاده می شود.

با تحلیل نوع حرکت جریان هوا و سیمولیشن سیالات، اطلاعات مفیدی در طراحی هر دستگاه بدست می آوریم.

سیمولیشن سی اف دی نحوه حرک هوای داخل در ورودی ایر درایر و تعیین قطر لوله ها برای یکسان شدن دبی

امروزه با بالا رفتن سرعت پردازش رایانه ها، سیمولیشن و شبیه سازی سیالات یاCFD  جایگاه ویژه ای در بخش طراحی قطعات و دستگاه های جدید و تحلیل خرابی پیدا کرده است. موارد مهمی که در یک تحلیل و شبیه سازی سیالاتی و انتقال حرارت می توان محاسبه کرد عبارت است از :

تهیه نمودار سرعت، دما و فشار سیال (گاز و مایع) در هر نقطه از مدل سه بعدی

تهیه پلات و کانتر سرعت، دما و فشار  سیال (گاز و مایع) در سطوح داخلی و خارجی

ایجاد دیاگرام مسیر جریان سیال(گاز و مایع)

پلات ها و نمودارهای انتقال حرارت در سطوح خارجی و مرزی

محاسبات مربوط به سرعت، دما و فشار در سطوح و احجام مختلف



جهت مطالعه توضیحات در خصوص قابلیت های سالیدورک در تحلیل تنش، شبیه سازی استاتیک و سیمولیشن های جامدات بر روی این نوشته کلیک نمائید.



    تحلیل و شبیه سازی سیالات و انتقال حرارت که با نرم افزارهایی مانند : فلوئنت Fluent ، انسیس Ansys و فلو ورکزFlow works  انجام می شود در بخش های مختلفی از صنایع کاربرد دارد که بعضی از این موارد عبارتند از :

    تحلیل و شبیه سازی تهویه صنعتی و تهویه مطبوع(HVAC CFD)

    سیمولیشن و شبیه سازی عملکرد توربین و کمپرسور

    سیمولیشن و شبیه سازی نحوه تهویه تونل

    شبیه سازی و سیمولیشن انتقال حرارت در مبدل حرارتی

    آنالیز و شبیه سازی حرکت گاز ها در دودکش

    آنالیز و شبیه سازی حرکت مایع در داخل پمپ

    شبیه سازی انتقال حرارت برد الکترونیکی

    شبیه سازی آب یا مایع در داخل مخزن

    آشنایی با محیط سیمولیشن سالیدورک (سالیدورکز)

    در این بخش شرکت آراکو با تجربه پروژه های صنعتی و با همکاری مشاورین خارجی و با استفاده از نرم افزارهای ذکر شده آمادگی دارد پروژه های مورد نظر را به صورت داخلی و یا خارجی طبق نظر کارفرما به انجام رساند.



    برای دانلود(کتاب، جزوه، مقاله) آموزش تحلیل، سیمولیشن و شبیه سازی CFD و FEM-FEA در سالید ورک به ادامه مطلب مراجعه کنید



    انجام پروژه، شبیه سازی، تحلیل و سیمولیشن سیالات(CFD)

    شبیه سازی و سیمولیشن سیالات، انتقال حرارت و آئرودینامیک

    تحلیل و شبیه سازی تهویه مطبوع و تهویه صنعتی

    سیمولیشن و شبیه سازی جریان سیال

    انجام پروژه صنعتی Solidworks

    شرکت آراکو - محمد قربانعلی بیک

    شماره تماس مستقیم : 09124780268

    شماره تماس شرکت : 02166561974-02166129745

    وبسایت آراکو : www.araco.ir

    ارتباط با ما در تلگرام :  https://telegram.me/m_ghorbanalibeik

    مشاهده نمونه پروژه های آراکو در اینستاگرام :  https://www.instagram.com/araco.ir

    کانال آپارت آراکوفیلم فارسی آموزش Solidworks : https://www.aparat.com/araco.ir

    ۴ نظر موافقین ۱ مخالفین ۰
    محمد قربانعلی بیک
